Anybus ABC3028 ABC3028 serijski pretvarač RS-485, RS-232, Modbus-RTU 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (829,00 € / komad)
829,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

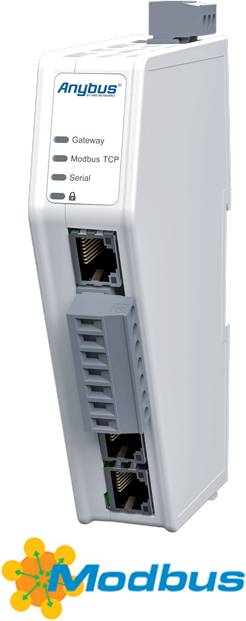

Anybus ABC3028 ABC3028 serijski pretvarač RS-485, RS-232, Modbus-RTU 1 St.
- Modbus RTU master - Modbus TCP poslužitelj
- Anybus Communicator je pretvarač protokola koji može integrirati terenske uređaje temeljene na Modbus-RTU u Modbus-TCP mrežu. Za to nisu potrebne nikakve promjene terenskog uređaja.
Tehnički podaci
- TEHNIČKE SPECIFIKACIJE
- Dimenzije (D x Š x V) sa serijskim priključkom i utikačem: 98 x 27 x 144 mm
- Masa: 150 g
- Gumbi i prekidači: tipka za resetiranje i sigurnosni prekidač
- LED diode: Prikaz statusa za pristupnik, kao i za industrijsku mrežu više razine i serijsku podmrežu
- IP klasa zaštite: IP20
- Materijal kućišta: PC ABS, UL 94 VO
- Montaža: gornja šina (35 * 7,5 / 15)
- OKOLIŠ
- Radna temperatura: 25 do 70°C
- Temperatura skladištenja: 40 do 85°C
- Relativna vlažnost: 0-95% bez kondenzacije
- Visina ugradnje: do 2.000 m
- NAPAJANJE
- Ulazni napon: 12 - 30 VDC
- Potrošnja energije: Tipične vrijednosti: 160 mA pri 24 V, maksimalno 400 mA pri 12 V
- Mrežni priključak: 3-pinski Phoenix utikač
- Zaštita: Zaštita od obrnutog polariteta i kratkog spoja
- SERIJSKI RS232 / 485 PRIKLJUČAK
- Priključci: 1 x RS232 / RS485
- Brzina prijenosa_ 1200 bit/s do 128 kbit/s
- Maksimalni broj stanica: 31
- Izolacija: Galvanska izolacija
- Konektor: 7-pinski Phoenix konektor
- Maksimalni broj čvorova: 31
- MODBUS RTU
- Način rada: Master
- Podržane funkcije: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maksimalni broj naredbi: 150
- Veličina ulaznih podataka: 1 024 bajta
- Veličina izlaznih podataka: 1 024 bajta
- MODBUS TCP
- Način rada: poslužitelj
- Maksimalni broj priključaka: 4
- Veličina ulaznih podataka: 1500 bajtova
- Veličina izlaznih podataka: 1500 bajtova
- ETHERNET VEZE
- Priključci: 2 x Ethernet
- Izolacija: Galvanska izolacija
- Brzina prijenosa: 10/100 Mbit/s puni dupleks
- Konektor: RJ45
- Prekidač: Dvostruki prolazni prekidač
- Vrsta proizvoda
serijski pretvarač
- Sučelja (Advantech)
RS-485
RS-232
Modbus-RTU
- Tip
ABC3028
- Maks. radna temperatura
-25 °C
- Min. radna temperatura
-25 °C
- Pogonski napon (detalji)
12-30 VDC
- Pogonska tempratura
-25 do -25 °C
- dim.
(Š x V) 27 mm x 144 mm
- Maks. potrošnja struje
400 mA
- Visina
144 mm
- Širina
27 mm
- Proizvođač-br. dijela
ABC3028
- Sučelja
Modbus-TCP
- Potrošnja struje
160 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2476384 Anybus ABC3028 ABC3028 serijski pretvarač RS-485, RS-232, Modbus-RTU 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2476384 Anybus ABC3028 ABC3028 serijski pretvarač RS-485, RS-232, Modbus-RTU 1 St.
Opis
Pretvarač protokola može prenositi velike količine podataka, jednostavan je za konfiguraciju zahvaljujući web sučelju povuci i ispusti i temelji se na provjerenoj Anybus tehnologiji.
ZNAČAJKE I PREDNOSTI
Web-based drag and drop konfiguracijsko sučelje
Prijenos do 1500 bajtova podataka u oba smjera (potrebno je "veliko otvaranje naprijed")
Industrijski temperaturni raspon od -25 do +70 °C
Provjerena Anybus tehnologija: NP40 mrežni procesor
Sigurnosni čip, sigurnosni prekidač i sigurno pokretanje (Secure Boot)
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola se obavlja brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Prijenos do 1500 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus Communicator dizajniran za prijenos velikih količina podataka. Može poslati 1500 bajtova podataka u PLC više razine i primiti 1500 bajtova podataka od PLC-a, tako da se može prenijeti ukupno 3000 bajtova (potrebno je "veliko otvoreno naprijed"). Zahvaljujući podršci za do 150 Modbus naredbi, čak i složene konfiguracije s nekoliko čvorova mogu se obraditi bez ikakvih problema.
Industrijski temperaturni raspon
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. NP40 se koristi u bezbrojnim ugrađenim aplikacijama diljem svijeta i predstavlja standard u industriji za pouzdanu industrijsku komunikaciju.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška je i dalje primarni uzrok kršenja sigurnosti. Stoga komunikator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija gotova, jednostavno pomaknite sigurnosni prekidač u položaj zaključavanja. Tada svijetli LED za lokot na komunikatoru.
Sigurnosni čip i sigurno pokretanje
Kako bi se suočio s trenutnim i budućim sigurnosnim izazovima, Communicator je opremljen najnovijim sigurnosnim čipom Anybus. "Secure Boot" - sigurno pokretanje - osigurava da se firmware ne manipulira.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskoj vezi, nije potreban poseban konfiguracijski kabel. Preko njega se također lako može uspostaviti veza s pretvaračem protokola, na pr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na gornju šinu
Uski oblik, mrežni priključci okrenuti prema naprijed i vijčani spoj serijskog kabelskog priključka osiguravaju da se komunikator može brzo i jednostavno instalirati i spojiti.
dijagnoza
Kada otvorite Communicator web sučelje, odmah ćete vidjeti status Modbus-TCP veze i serijske veze. Također možete vidjeti status pojedinih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
Podrška
Ponekad naiđete na problem s kojim trebate pomoć. Zato smo korisničkom sučelju dodali stranicu podrške s podacima za kontakt. Tu je i gumb za stvaranje paketa podrške radi lakšeg rješavanja problema.
Ovaj tekst je strojno preveden.
ZNAČAJKE I PREDNOSTI
Web-based drag and drop konfiguracijsko sučelje
Prijenos do 1500 bajtova podataka u oba smjera (potrebno je "veliko otvaranje naprijed")
Industrijski temperaturni raspon od -25 do +70 °C
Provjerena Anybus tehnologija: NP40 mrežni procesor
Sigurnosni čip, sigurnosni prekidač i sigurno pokretanje (Secure Boot)
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola se obavlja brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Prijenos do 1500 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus Communicator dizajniran za prijenos velikih količina podataka. Može poslati 1500 bajtova podataka u PLC više razine i primiti 1500 bajtova podataka od PLC-a, tako da se može prenijeti ukupno 3000 bajtova (potrebno je "veliko otvoreno naprijed"). Zahvaljujući podršci za do 150 Modbus naredbi, čak i složene konfiguracije s nekoliko čvorova mogu se obraditi bez ikakvih problema.
Industrijski temperaturni raspon
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. NP40 se koristi u bezbrojnim ugrađenim aplikacijama diljem svijeta i predstavlja standard u industriji za pouzdanu industrijsku komunikaciju.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška je i dalje primarni uzrok kršenja sigurnosti. Stoga komunikator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija gotova, jednostavno pomaknite sigurnosni prekidač u položaj zaključavanja. Tada svijetli LED za lokot na komunikatoru.
Sigurnosni čip i sigurno pokretanje
Kako bi se suočio s trenutnim i budućim sigurnosnim izazovima, Communicator je opremljen najnovijim sigurnosnim čipom Anybus. "Secure Boot" - sigurno pokretanje - osigurava da se firmware ne manipulira.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskoj vezi, nije potreban poseban konfiguracijski kabel. Preko njega se također lako može uspostaviti veza s pretvaračem protokola, na pr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na gornju šinu
Uski oblik, mrežni priključci okrenuti prema naprijed i vijčani spoj serijskog kabelskog priključka osiguravaju da se komunikator može brzo i jednostavno instalirati i spojiti.
dijagnoza
Kada otvorite Communicator web sučelje, odmah ćete vidjeti status Modbus-TCP veze i serijske veze. Također možete vidjeti status pojedinih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
Podrška
Ponekad naiđete na problem s kojim trebate pomoć. Zato smo korisničkom sučelju dodali stranicu podrške s podacima za kontakt. Tu je i gumb za stvaranje paketa podrške radi lakšeg rješavanja problema.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- DODATNA OPREMA:
- - Vodič za brzi početak
- - 7-polni vijčani priključak
- - Konektor za napajanje: 3-pinski
- - Konfiguracijski softver dostupan putem preuzimanja
- - (napajanje nije uključeno)
