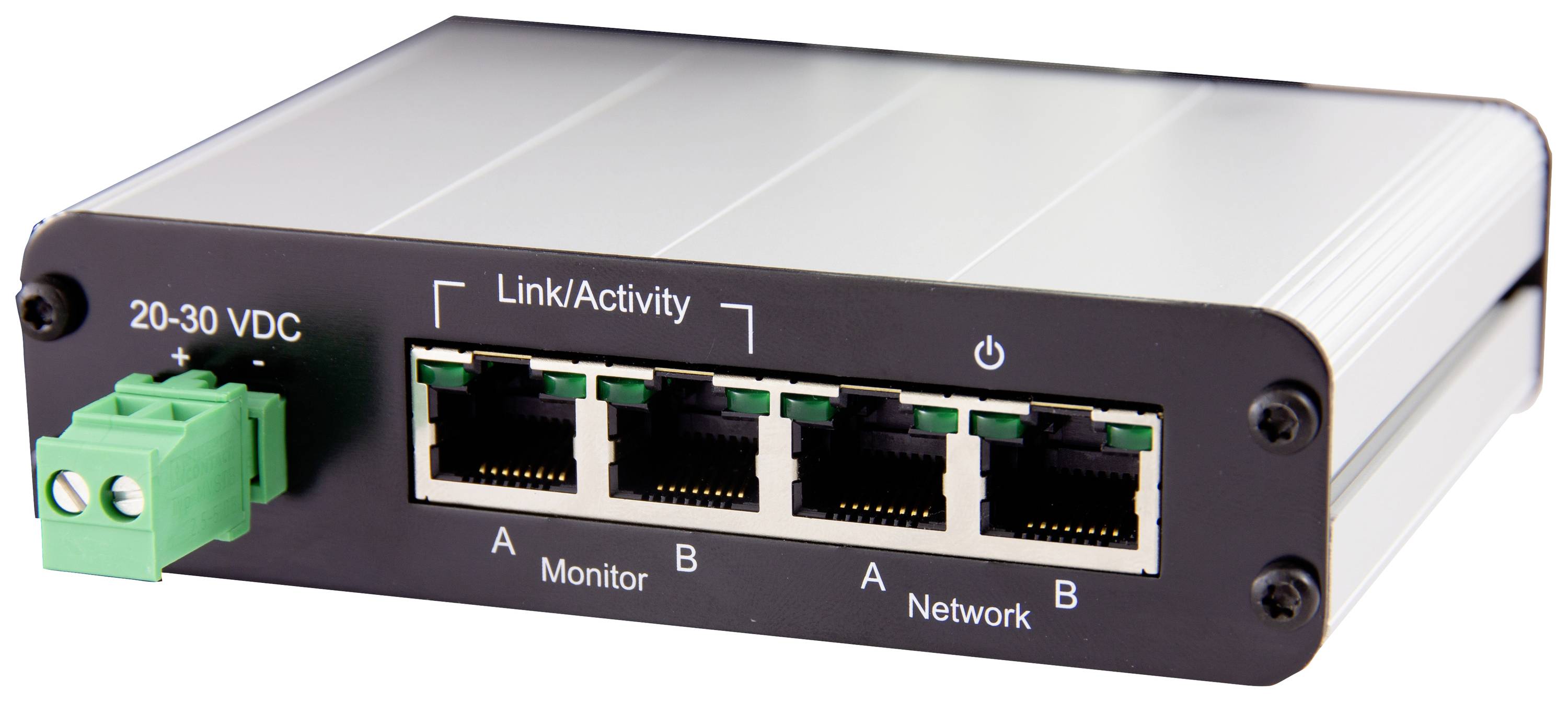

Anybus 513-00032 EtherMIRROR 1G modul sabirnice Ethernet, RJ-45 20 V/DC, 30 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (2.229,00 € / komad)
2.229,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Anybus 513-00032 EtherMIRROR 1G modul sabirnice Ethernet, RJ-45 20 V/DC, 30 V/DC 1 St.
- Full duplex: 10/100 Mbit
- Pasivna dijagnoza
- Snimanje i izvoz telegrama
- Vrijeme ciklusa po uređaju
- Jitter (odstupanje u vremenu dolaska telegrama)
- Broj izgubljenih paketa
- Aktiviranje alarma
- Opterećenje mreže
- Ostale aplikacije WireShark / ProfiShark / Netilities
- Konektori 4x RJ45 (2 su spojeni na mrežu i 2 za TAP mjerenja)
Tehnički podaci
- Vrsta proizvoda
modul sabirnice
- Sučelja (Advantech)
Ethernet
RJ-45
- Tip
EtherMIRROR 1G
- Radni napon
20 V/DC
30 V/DC
- Maks. radna temperatura
70 °C
- Min. radna temperatura
0 °C
- Pogonski napon (detalji)
20-30 (prikaz, stručni). V/DC
- Pogonska tempratura
0 do 70 °C
- dim.
(Š x V) 133 mm x 30 mm
- Visina
30 mm
- Širina
133 mm
- Proizvođač-br. dijela
513-00032
- Sučelja
4x RJ45 (2 su spojena na mrežu i 2 za TAP mjerenja)
- Potrošnja struje
90mA pri 24VDC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2900973 Anybus 513-00032 EtherMIRROR 1G modul sabirnice Ethernet, RJ-45 20 V/DC, 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2900973 Anybus 513-00032 EtherMIRROR 1G modul sabirnice Ethernet, RJ-45 20 V/DC, 30 V/DC 1 St.
Opis
Novi EtherMIRROR tvrtke PROCENTEC razvijen je kako bi omogućio pristup pasivnim dijagnostičkim informacijama bez isključivanja sustava. Služi kao mjerni pristup koji se može lako instalirati u bilo koju industrijsku mrežu s PROFINET-om ili EtherNet/IP-om.
U kombinaciji s PROCENTEC EtherTAP, EtherMIRROR omogućuje pristup prometu telegrama i dijagnostičkim informacijama bez aktivnog sudjelovanja u mreži. Priključci podržavaju brzinu prijenosa do 1 Gbit u full duplexu. Glavna prednost EtherTAP-a je izbjegavanje skupih zastoja sustava, budući da nijedna veza ne mora biti prekinuta za dijagnostički pristup. EtherTAP i EtherMIRROR (rade u harmoničnoj simbiozi) potpuno su kompatibilni jedan s drugim i kontinuirano zrcale sve poruke između PLC-a i prvog preklopnika. Vrijedne informacije iz snimaka telegrama kao što su izgubljeni paketi, podrhtavanje, vremena ciklusa i alarmne poruke stoga su odmah dostupne.
Ovaj tekst je strojno preveden.
U kombinaciji s PROCENTEC EtherTAP, EtherMIRROR omogućuje pristup prometu telegrama i dijagnostičkim informacijama bez aktivnog sudjelovanja u mreži. Priključci podržavaju brzinu prijenosa do 1 Gbit u full duplexu. Glavna prednost EtherTAP-a je izbjegavanje skupih zastoja sustava, budući da nijedna veza ne mora biti prekinuta za dijagnostički pristup. EtherTAP i EtherMIRROR (rade u harmoničnoj simbiozi) potpuno su kompatibilni jedan s drugim i kontinuirano zrcale sve poruke između PLC-a i prvog preklopnika. Vrijedne informacije iz snimaka telegrama kao što su izgubljeni paketi, podrhtavanje, vremena ciklusa i alarmne poruke stoga su odmah dostupne.
Ovaj tekst je strojno preveden.
