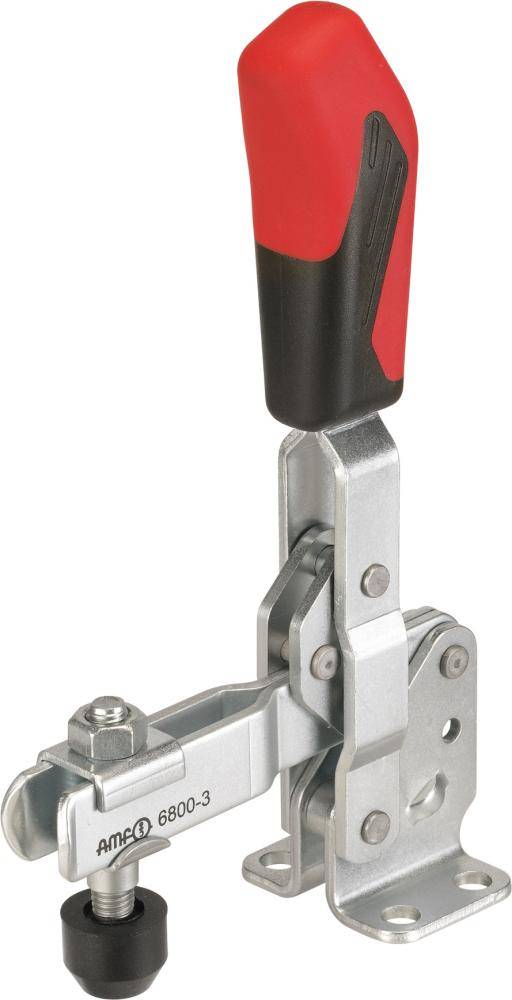

Andreas Maier Schloss-u. Werkzeugfabrik 90043 komplet steznih elemenata
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
komplet steznih elemenata
Bušotina - Ø
8.6 mm
Vanjska dužina
141 mm
Ukupna dužina
185 mm
Širina
185 mm
Istaknuti proizvodi i detalji
Andreas Maier Schloss-u. Werkzeugfabrik 90043 komplet steznih elemenata
- Pritisni vijak: M8 x 65
- Dizajn: horizontalna baza
- Veličina stopala: 64 x 53 mm
- Veličina: 4
- Sila držanja F1: 1,7 kN
- Sila držanja F2: 3 kN
- Visina rastegnuta: 221 mm
- Duljina kada je otvorena: 141 x 130 mm
- Marka: AMF
- Visina stezanja: 42,5 mm
Tehnički podaci
- Vertikalni stezni uređaj br. 6800 | Veličina 4 230 mm x 140 mm
- Minimalna količina za narudžbu: 1 kom.
- Veličina: 4
- Sila držanja (F1): 1,7 kN
- Sila držanja (F2): 3,0 kN
- Visina: 221mm
- Dužina: 141mm
- Pritisni vijak: M 8 x 65
- Kut otvaranja α: 105°
- Težina: 630g
- Vrsta proizvoda
komplet steznih elemenata
- Bušotina - Ø
8.6 mm
- Vanjska dužina
141 mm
- Ukupna dužina
185 mm
- Širina
185 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3759206 Andreas Maier Schloss-u. Werkzeugfabrik 90043 komplet steznih elemenata
Opis

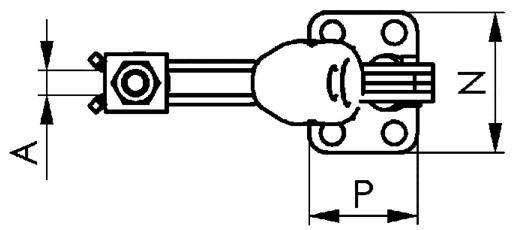

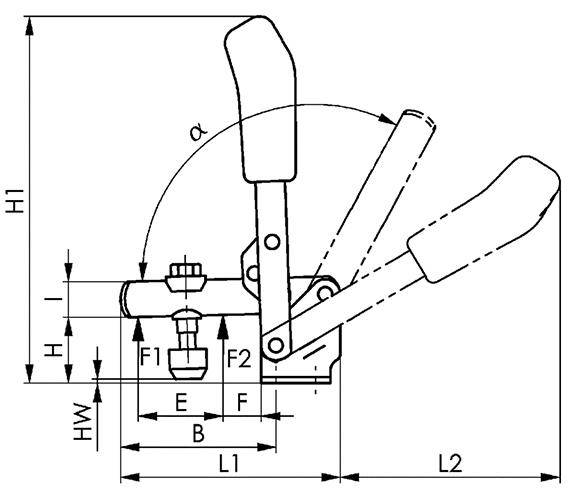

s horizontalnom bazom. Daljnje tehničke specifikacije: · F: 16 mm · a*: 60° · P: 53 mm · D: -mm · K: 13 mm · C: 32 mm · D: 8,6 mm · a: 105° · F1: 1,7 kN · L2: 130 mm · Min. HW: -6 mm · L1: 141 mm · I: 20 mm · F2: 3kN · Š: 101 mm · M1: - · Promjer otvora: 8,6 mm · Visina: 42,5 mm · N: 64 mm · E: 54 mm · M: 43,5-46,5 mm · O: 10 mm · V1: 221 mm · HW maks.: 22,5 mm · Raspon od 54 mm
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 21020701
