akYtec PR205.24.1.2 156316 PLC upravljački relej 24 V/DC
Šifra proizvođača:
Kataloški br.:
2 kom. - zaliha Njemačka
Broj
Ukupno (389,00 € / komad)
389,00 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

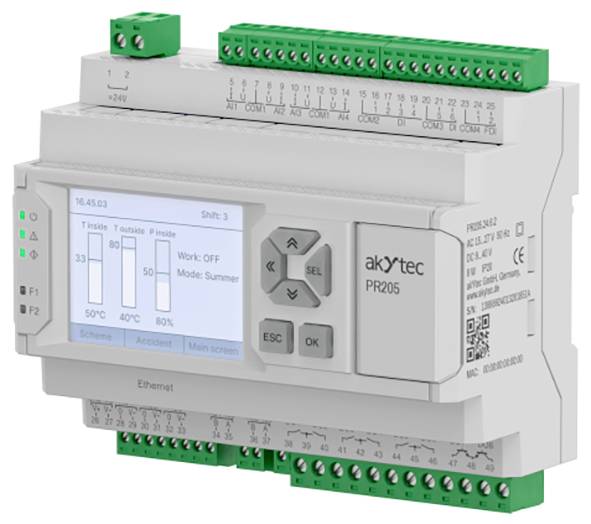

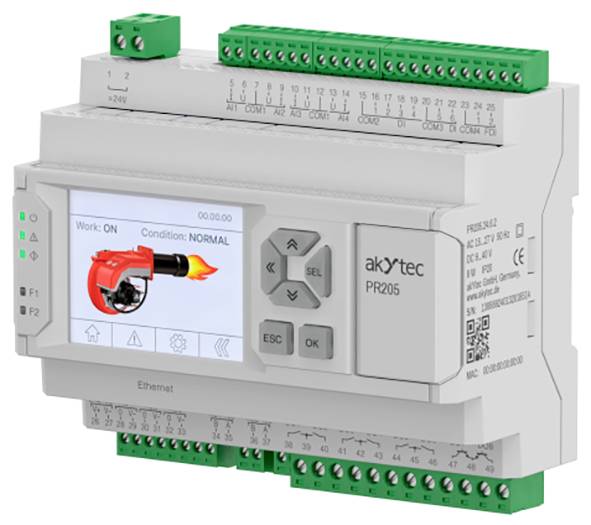

akYtec PR205.24.1.2 156316 PLC upravljački relej 24 V/DC
- HMI: Grafički zaslon i tipke
- Grafički monitor u boji, dijagonala 2,4", 320×240
- 6 mehaničkih tipki, koje korisnik može prilagoditi
- 5 LED dioda: 3 servisne LED diode, 2 korisničke LED diode
- Optimalna kombinacija ulaza i izlaza
- 4 analogna ulaza: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, diskretni način rada
- 3 univerzalna analogna izlaza: 4...20 mA/0...10 V
- 6 digitalnih ulaza (napajanje 24 V)
- 2 brza digitalna ulaza do 100 kHz
- 8 digitalnih izlaza (E/M releji i tranzistorski prekidači)
- Komunikacijske funkcije
- Ethernet sučelje, master/slave način rada, Modbus TCP:
- Izravan pristup akYtec usluzi u oblaku
- Spajanje na računalo za konfiguraciju programa i snimanje
- Konfiguracija u akYtec ToolPro-u
- Vizualizacija procesa pomoću upravljačkih ploča i SCADA-e
- Proširenje I/O s akYtec Mx210 modulima
- Do 2 RS-485 sučelja, master/slave način rada, Modbus RTU/ASCII:
- Integracija u SCADA sustave
- Vizualizacija procesa s upravljačkim pločama
- Proširenje ulaza/izlaza pomoću akYtec Mx110 modula
- Upravljanje vanjskim uređajima: frekvencijski pretvarači, senzori itd.
- Spajanje na računalo za konfiguraciju i snimanje programa
- Kompaktno modularno kućište širine 7 modula
- Uklonjivi terminalni blokovi za jednostavnu ugradnju
- Brza promjena baterije
- Pogon
- 2 Modifikacije napajanja: ~/=24 V
- Proširenje ulazno/izlaznih kanala korištenjem PRM modula
- Rad u negrijanim prostorijama: -20...+55 °C
- Pohrana konfiguracije i programa putem USB-a, Etherneta
Tehnički podaci
- Minimalni radni napon: 20 V DC
- Maksimalni radni napon: 36 V DC
- Radni napon 24 V DC
- Oglas: Da
- Vrsta proizvoda: PLC kontroler
- Broj relejnih izlaza (maks.): 8
- Visina: 58 mm
- Dužina: 123 mm
- Širina: 108 mm
- IP zaštita: IP20
- Broj dijela proizvođača: 156316
- Dimenzije: 123 x 108 x 58 mm (D x Š x V)
- Sat u stvarnom vremenu: Da
- Sučelja: 1 x Ethernet, 2 x RS485
- Broj digitalnih ulaza (maks.): 6
- Broj brzih digitalnih ulaza (maks.): 2
- Broj analognih ulaza (maks.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm itd.): 4
- Podržani protokoli: Modbus TCP / RTU / ASCII (glavni / podređeni)
- Sat: Sat u stvarnom vremenu
- Programska memorija: ROM 224 kB / Zadrži 60 kB
- Vrsta modela: PR205.24.1.2
- Broj modula za proširenje: 2
- Vrsta priključka (detalji): DIN šina (razvodna ploča / razvodna kutija)
- Maksimalna temperatura okoline: +55 °C
- Minimalna temperatura okoline: -20 °C
- Broj analognih izlaza (maks.) (4...20 mA/0...10 V): 3
- Vrsta proizvoda
PLC upravljački relej
- Broj analognih ulaza maks.
4
- Broj analognih izlaza maks.
3
- Broj digitalnih ulaza maks.
6
- Broj relejnih izlaza maks.
8
- Podržani protokoli
Modbus TCP/RTU/ASCII (glavni/podređeni)
- min. pogonski napon
20 V/DC
- Pogonski napon
20 - 36 V/DC
- Pogonski napon maks.
36 V/DC
- Radni napon
24 V/DC
IP20
- Tip
PR205.24.1.2
- Proizvođač-br. dijela
156316
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3553334 akYtec PR205.24.1.2 156316 PLC upravljački relej 24 V/DC
Upute za rad i sigurnost 3553334 akYtec PR205.24.1.2 156316 PLC upravljački relej 24 V/DC
Opis
Obitelj SIMATIC S7-200 ima zaokružen spektar ugradbenih skupina za najrazličitije primjene. S novo dostupnim CPU tipovima i modulima za proširenje omogućuje integrirane koncepte automatizacije od 10 do 248 ulaza / izlaza. Potpuno usklađeni proizvodi obitelji S7-200 omogućavaju jednostavnu realizaciju budućih promjena i proširenja rješenja za automatizaciju.
Anwendungsbereiche z.B.:
Klein- und Sondermaschinenbau: Strojevi za pakiranje, strojevi za pričvršćivanje paketa trakama i strojevi za zamatanje · Lebensmittelindustrie: Mjesilice, strojevi za rezanje, miješajući granulatori · Laborbereich: Laboratorijski mikseri, ormari za grijanje, vakumske pumpe, usisni uređaji.
CPU jedinice su dostupne u 5 različitih varijanti s različitim priključnim i upravljačkim naponima. PPI sučelje koje je integrirano u svaku CPU jedinicu omogućava Point-to-point veze s uređajima PG/PC, SIMATIC OP, proširenim SIMATIC S7-200 i proizvoljnim uređajima (pisač, čitač barkodova). S PG/PC ili OP kao vodećim uređajem može se međusobno povezati maksimalno 31 SIMATIC S7-200 uređaja. Budu li dodatno potrebni ulazi/izlazi na raspolaganju je niz različitih modula za proširenje. Oni se priključuju na CPU jedinicu preko utičnog konektora.
Anwendungsbereiche z.B.:
Klein- und Sondermaschinenbau: Strojevi za pakiranje, strojevi za pričvršćivanje paketa trakama i strojevi za zamatanje · Lebensmittelindustrie: Mjesilice, strojevi za rezanje, miješajući granulatori · Laborbereich: Laboratorijski mikseri, ormari za grijanje, vakumske pumpe, usisni uređaji.
CPU jedinice su dostupne u 5 različitih varijanti s različitim priključnim i upravljačkim naponima. PPI sučelje koje je integrirano u svaku CPU jedinicu omogućava Point-to-point veze s uređajima PG/PC, SIMATIC OP, proširenim SIMATIC S7-200 i proizvoljnim uređajima (pisač, čitač barkodova). S PG/PC ili OP kao vodećim uređajem može se međusobno povezati maksimalno 31 SIMATIC S7-200 uređaja. Budu li dodatno potrebni ulazi/izlazi na raspolaganju je niz različitih modula za proširenje. Oni se priključuju na CPU jedinicu preko utičnog konektora.
Isporuka uključuje
- PR205 - Uređaj
- Kratke upute
- Terminal blokovi (set)
