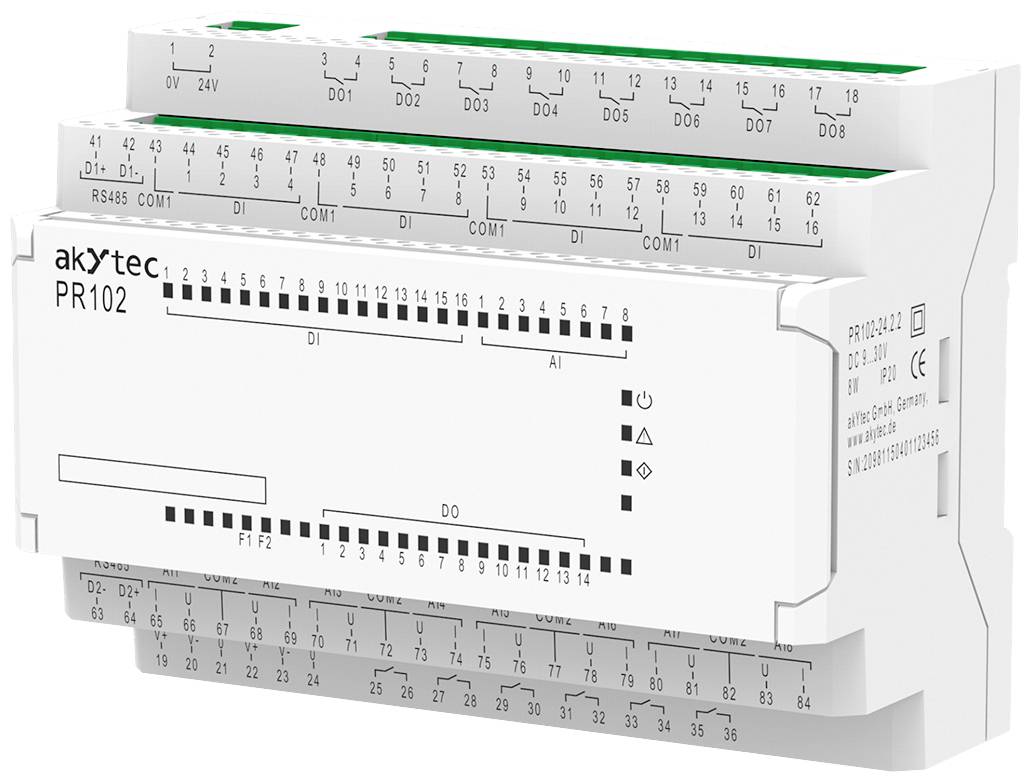

akYtec PR102.24.2.2 102600 relej 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
5 kom. - zaliha Njemačka
Broj
Ukupno (379,00 € / komad)
379,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
akYtec PR102.24.2.2 102600 relej 24 V/DC
- Ukupno 40 ulaza i izlaza
- 8 analognih ulaza, kompatibilnost s: RTD senzorom temperature (Pt500/1000, Ni500/1000 itd.), NTC/PTC senzorom temperature i standardnim signalima: 4-20 mA / 0-10 V / digitalni
- 2 konfigurabilna analogna izlaza, 4-20 mA ili 0-10 V
- 2 RS485 sučelja
- Povezivanje PRM modula za proširenje: do 32 dodatna ulaza i izlaza bez gubitka performansi kroz internu sabirnicu uređaja
- Prošireni raspon radne temperature: -40...+55 ºS
- USB napajanje u modu za programiranje
- Funkcije temeljene na softveru uključuju postojane varijable, dnevni mjerač vremena, tjedni mjerač vremena, PID kontrolu itd.
- Zbog svog oblika prekidača, programibilni relej PR102 može se jednostavno ugraditi u bilo koju potrošačku jedinicu ili upravljački ormar
- Uklonjivi vijčani terminalni blok
- Jednostavna izmjena baterije
Tehnički podaci
- Napajanje: 24 (9...30) V DC
- Potrošnja energije, maks.: 8 W
- Digitalni ulazi: VISOKA razina 8,5…30 V / 2…5 mA; NISKA razina 3…+5 V / 0…15 mA
- Broj digitalnih ulaza: 16
- Vrsta digitalnih ulaza: sklopni kontakt
- Vrsta digitalnih izlaza: relejni izlaz, NO
- Broj digitalnih izlaza: 14
- Temperatura okoline: -40...+55 °C
- Vlažnost: do 80%, bez kondenzacije do +25°C
- Vrsta zaštite: IP20
- Dimenzije: 123 × 108 × 58 mm
- Težina: oko 350 g
- Materijal kućišta: plastika
- Analogni ulazi: 4-20 mA, 0-10 V, 0-300 kOhm
- Pt1000, PTC, NTC
- Sučelje: 2x RS485
- Broj analognih ulaza: 8
- Ulazni signal: analogni / digitalni
- Opteretivost digitalnih izlaza: 5 A, 250 V AC; 3A, 30V DC
- Broj analognih izlaza: 2
- Izlazni signal: 4-20mA, 0-10V
- Vanjsko napajanje: 15…30 V
- Protokoli: Modbus RTU / ASCII (Master / Slave)
- Brzina prijenosa: 9,6...115,2 kBit/s
- Softver: ALP
- Montaža: DIN tračnica (35 mm)
- Vrsta proizvoda
relej
- Broj analognih ulaza maks.
8
- Broj analognih izlaza maks.
2
- Broj digitalnih ulaza maks.
16
- min. pogonski napon
9 V/DC
- Pogonski napon
9 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- Radni napon
24 V/DC
- Visina
123 mm
- Dužina
108 mm
- Širina
58 mm
IP20
- Tip
PR102.24.2.2
- Proizvođač-br. dijela
102600
- dim.
(D x Š x V) 108 x 58 x 123 mm
- Maks. temperatura okoline
-40 °C
- Min. temperatura okoline
+55 °C
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3219681 akYtec PR102.24.2.2 102600 relej 24 V/DC
Opis
Obitelj SIMATIC S7-200 ima zaokružen spektar ugradbenih skupina za najrazličitije primjene. S novo dostupnim CPU tipovima i modulima za proširenje omogućuje integrirane koncepte automatizacije od 10 do 248 ulaza / izlaza. Potpuno usklađeni proizvodi obitelji S7-200 omogućavaju jednostavnu realizaciju budućih promjena i proširenja rješenja za automatizaciju.
Anwendungsbereiche z.B.:
Klein- und Sondermaschinenbau: Strojevi za pakiranje, strojevi za pričvršćivanje paketa trakama i strojevi za zamatanje · Lebensmittelindustrie: Mjesilice, strojevi za rezanje, miješajući granulatori · Laborbereich: Laboratorijski mikseri, ormari za grijanje, vakumske pumpe, usisni uređaji.
CPU jedinice su dostupne u 5 različitih varijanti s različitim priključnim i upravljačkim naponima. PPI sučelje koje je integrirano u svaku CPU jedinicu omogućava Point-to-point veze s uređajima PG/PC, SIMATIC OP, proširenim SIMATIC S7-200 i proizvoljnim uređajima (pisač, čitač barkodova). S PG/PC ili OP kao vodećim uređajem može se međusobno povezati maksimalno 31 SIMATIC S7-200 uređaja. Budu li dodatno potrebni ulazi/izlazi na raspolaganju je niz različitih modula za proširenje. Oni se priključuju na CPU jedinicu preko utičnog konektora.
Anwendungsbereiche z.B.:
Klein- und Sondermaschinenbau: Strojevi za pakiranje, strojevi za pričvršćivanje paketa trakama i strojevi za zamatanje · Lebensmittelindustrie: Mjesilice, strojevi za rezanje, miješajući granulatori · Laborbereich: Laboratorijski mikseri, ormari za grijanje, vakumske pumpe, usisni uređaji.
CPU jedinice su dostupne u 5 različitih varijanti s različitim priključnim i upravljačkim naponima. PPI sučelje koje je integrirano u svaku CPU jedinicu omogućava Point-to-point veze s uređajima PG/PC, SIMATIC OP, proširenim SIMATIC S7-200 i proizvoljnim uređajima (pisač, čitač barkodova). S PG/PC ili OP kao vodećim uređajem može se međusobno povezati maksimalno 31 SIMATIC S7-200 uređaja. Budu li dodatno potrebni ulazi/izlazi na raspolaganju je niz različitih modula za proširenje. Oni se priključuju na CPU jedinicu preko utičnog konektora.
Isporuka uključuje
- PR102-24.2.2
- Stezaljke (set)
- Kratke upute
