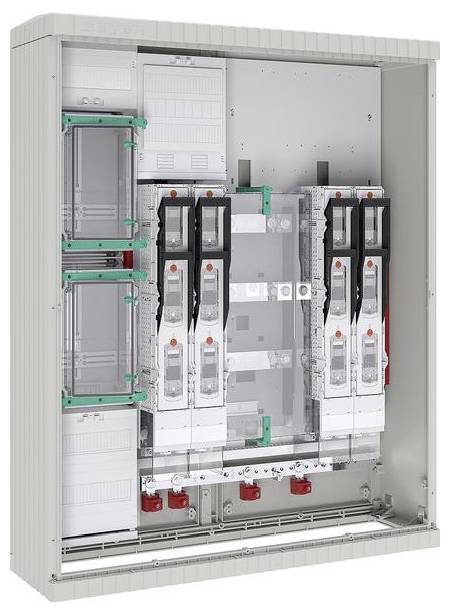

ABN SW132X6813 SW132X6813 ormar pretvarača ukopano podnožje Content 1 St.

Sastoji se od: Kućište, V x Š x D (mm): 1355 x 1110 x 315: Poliester ojačan staklenim vlaknima FS 833.5 prema DIN 16913, IP44, slično RAL 7035, Plastična montažna ploča 6 mm, Vrata s dvostrukim zaključavanjem i profilnim polucilindrom s 2 ključa, Bez podnožja, Energetski dio, V x Š (mm): 1200 x 750: Priključni odjeljak na strani mreže (NAR), V x Š (mm): 1200 x 500, Montažna ploča za kućnu priključnu kutiju, Razdjelna točka na strani mreže (u NAR): Priključna kutija za kabelsku kuću NH2, Transformatorski odjeljak, V x Š (mm): 450 x 250, s izolatorima prema hamburškoj električnoj mreži ("Funkcionalna područja za poluindirektna mjerenja, stranica 9: Kompaktni dizajn"), Poklopac koji se može zatvoriti s prozirnom kapom, S primarnim ožičenjem 150 mm² Na Cu priključnim stopicama za montažu na licu mjesta Standardna transformatorska stopica (170 mm duljine (kroz SNH) prema obliku A prema DIN VDE 0603-2-2, razmak rupa 130 mm, priključni odjeljak na strani sustava (AAR), V x Š (mm): 600 x 250, s PEN šinom s V-priključnim stezaljkama 185 mm², razdjelna točka na strani sustava: NH2 osiguračka sklopka, 3-polna, mjerni dio, V x Š (mm): 1200 x 250: dodatni odjeljak transformatora, V x Š (mm): 300 x 250, sa zatvorenim poklopcem s 3 točke (300 x 250 mm), opremljen osiguračem naponskog puta D01 3-polnim i D01 1-polnim (uključujući navojne kapice) ispod prozirnog poklopca koji se može zatvoriti, sekundarno ožičenje je provedeno u petlji, bez ispitnog priključka (osigurava DNB i montiran na licu mjesta), Mjesto brojila transformatora (dolje), V x Š (mm): 375 x 250, 3 točke sa sekundarnim ožičenjem (H07V-K 2,5 mm² struja/1,5 mm² napon prema VDE 0603-2-2) i prozirni poklopac IP54, TRE lokacija (gore), V x Š (mm): 375 x 250, 3-točkovno, ožičeno (upravljački vodiči H07V-K 1,5 mm² VDE 0603-2-2) i prozirni poklopac IP54, Priključni odjeljak na strani sustava (AAR, iznad TRE), V x Š (mm): 150 x 250, s perforiranim poklopcem s 3-točkovnim pričvršćivanjem i šinom za montažu uređaja, bez opreme uređaja, uklj. prazan prostor za prenaponsku zaštitu
