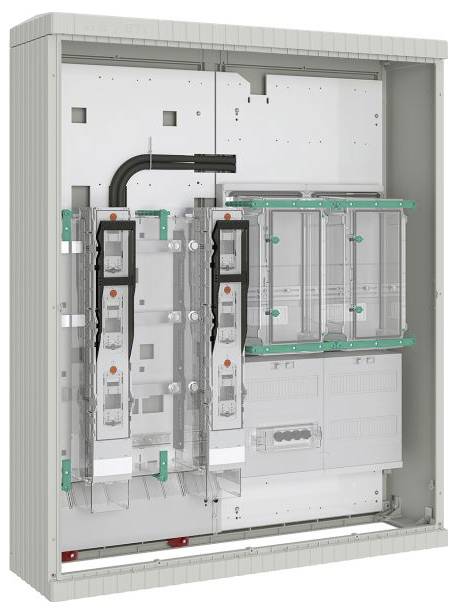

ABN ABNSG132X0953 ABNSG132X0953 ormar pretvarača nadžbukna Broj redova = 1 Content 1 St.

Sastoji se od: Kućište V x Š x D (mm): 1355 x 1110 x 315: - Poliester ojačan staklenim vlaknima FS 833.5 prema DIN 16913, IP44, slično RAL 7035 - Plastična montažna ploča 6 mm - Vrata s dvostrukim zaključavanjem i profilnim polucilindrom s 2 ključa - Bez podnožja Dio za napajanje V x Š (mm): 900 x 500: - Odjeljak transformatora, mrežni i priključni odjeljak na strani sustava (NAR/AAR): Montažna ploča podkonstrukcije (PVC 6 mm), primarne bakrene šipke Cu 30 x 10 mm kositrene i poniklane, PE i N-šipka s V-priključnim stezaljkama 185 mm² i poklopcem za zaštitu kontakta - Odjeljak transformatora s prozirnim poklopcem transformatora, koji se može zatvoriti, potpuno zatvoren, uključujući transformatorsku stopicu (170 x 40 x 10 mm) prema obliku A prema DIN VDE 0603-2-2, razmak rupa 130 mm i sekundarno ožičenje, uključujući prazan prostor za prenapon zaštita - Izolacijska točka na strani mreže (lijevo): NH2 osiguračka sklopka-rastavljač, 3-polna preklopna, s V-priključnim stezaljkama 185 mm² i 1x praznim prostorom za još jednu NH2 osiguračku sklopku-rastavljač ili prenaponsku zaštitu - Izolacijska točka na strani postrojenja (u AAR-u): NH2 osiguračka sklopka-rastavljač, 3-polna preklopna, s V-priključnim stezaljkama 185 mm² Mjerni presjek V x Š x D (mm): 900 x 500: - Prostor za brojilo transformatora, V x Š (mm): 375 x 250, 3-točkovni sa sekundarnim ožičenjem i prozirnim poklopcem IP54 - Dodatni odjeljak transformatora, V x Š (mm): 300 x 250, sa zatvorenim 3-točkovnim poklopcem, opremljen osiguračem naponskog puta 4x LS-Automate B 10 A/25 kA ispod prozirnog poklopca i 14-pinskim ispitnim priključkom (X14) TAB Sjever - lokacija TRE, V x Š (mm): 150 x 250, 3-točkovni s upravljačkim ožičenjem - Odjeljak za priključak na strani mreže, V x Š (mm): 300 x 250, s perforiranim poklopcem s 3-točkovnim pričvršćivanjem i šinom za montažu uređaja, bez montaže uređaja

Ovaj tekst je strojno preveden.
