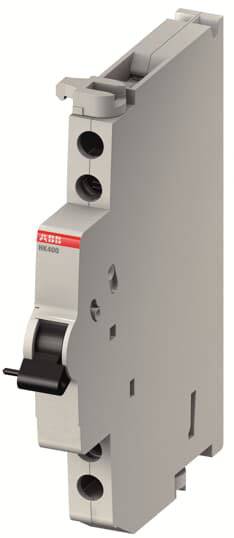

ABB HK40011-L pomoćni prekidač 1 St. 1 zatvarač, 1 otvarač

Pomoćni i signalni kontakti pričvršćeni su na zaštitne uređaje s lijeve strane ili opcionalno s desne strane prekidača. Postoji verzija s integriranim kontaktom za pomoćne i signalne kontakte koji se napajaju preko pomoćnih sabirnica SMISSLINE LA ili LB. Moguća je i uobičajena opskrba putem terminala. Pomoćni kontakt djeluje na isti način kao i glavni kontakti. Signalni kontakt radi samo kad se električno aktivira. To se može simulirati test gumbom. Nakon svakog putovanja signalni kontakt mora se vratiti u prvobitni položaj pomoću narančaste tipke za resetiranje. Pomoćni i signalni kontakti s 1 NO i 1 NC i točka potpore za spajanje isporučuju se s kontaktnim dijelom za izravan kontakt na Smissline TP bazi. Kolektivni alarm signalnih kontakata poput pomoćnih i signalnih kontakata s 2 NO i 2 NC imaju dva kontaktna dijela. Signalni kontaktni kolektivni alarm s kontaktom preko pomoćnih sabirnica LA, LB: S ovim dodatnim elementom isplativo rješenje kolektivnog alarma može se implementirati bez dodatnih ožičenja.

Ovaj tekst je strojno preveden.
