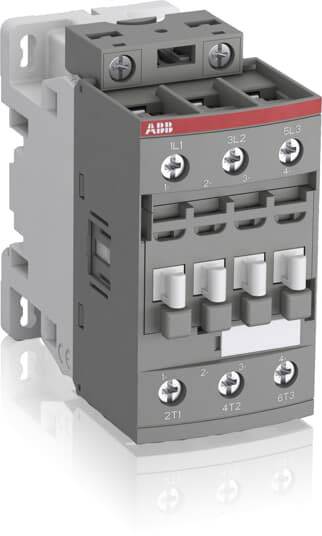

ABB AF38-30-00-13 prekidač 4 zatvarač 18.5 kW 100 V 38 A Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
prekidač
Broj polova
3-polni
Nazivni napon
100 V
Strujno opterećenje
38 A
Snaga
18.5 kW
Tehnički list (PDF)
Ukupno (149,99 € / komad)
149,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta ambalaže
Piece
- Vrsta proizvoda
prekidač
- Tip
AF38-30-00-13
- Broj polova
3-polni
- Vrsta kontakta
4 zatvarač
- Nazivni napon
100 V
- Kontrola napona (min.)
100 V/AC
- Kontrolni napon (maks.)
250 V/AC
- Područje upravljačkog napona
100 - 250 V/AC
- Preklopni napon (maks.)
18.5 V/AC
- Trajna struja (maks.)
38 A
- Strujno opterećenje
38 A
18.5 kW
- Priključak
vijak
- Širina
50 mm
- Visina
100 mm
- Dubina
86 mm
- dim.
(D x Š x V) 150 cm x 50 mm x 100 mm
- Sadržaj
1 St.
- Dužina
150 cm
- Težina
1000 g
45
86 mm
86 mm
FALSE
18.5 kW
3
0
0
0
38 A
50 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
18.643
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2317581 ABB AF38-30-00-13 prekidač 4 zatvarač 18.5 kW 100 V 38 A Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2317581 ABB AF38-30-00-13 prekidač 4 zatvarač 18.5 kW 100 V 38 A Piece 1 St.
Opis
Kontaktori AF09 do AF96 od 4 do 45 kW AC-3 (400 V) predstavljaju kompaktne serije s AC / DC regulacijom i vrlo širokim rasponima napona zavojnice. Samo 4 zavojnice pokrivaju upravljački napon od 20 ... 500 VDC do 24 ... 500 VAC - bez dodatnih potiskivača. To znači da se mogu koristiti širom svijeta i samo s ograničenim brojem varijacija. Strujne krugove prebacujete s motorima, blago induktivnim ili neinduktivnim opterećenjima. Fleksibilno izmjenjivi priključci zavojnice omogućuju spajanje odozgo, odozdo ili odozgo i odozdo. Pribor koji se može pričvrstiti su 1 i 4-polni pomoćni prekidači koji se mogu pričvrstiti na prednju stranu, kao i 2-polni pomoćni prekidači koji se mogu montirati s desne i lijeve strane. Sljedeći pomoćni preklopni blok s 1 NO + 1 NC i priključcima zavojnice A1 i A2 dostupan je do AF65 za priključak prednje zavojnice. Svi pomoćni NC kontakti dizajnirani su kao zrcalni kontakti u skladu s IEC60947-5-1 Dodatak L. Dodatni dodaci poput vremenskih elemenata, pomagala za ožičenje i elemenata za zaključavanje, između ostalog, upotpunjuju asortiman.
