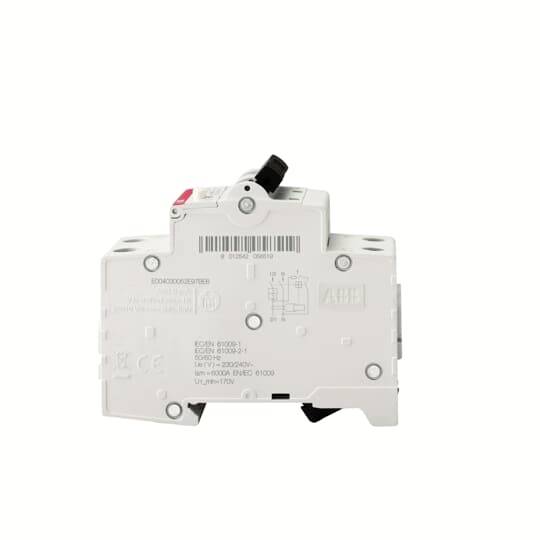

ABB 2CSR275580R1165 FID zaštitna sklopka/zaštitna sklopka za vodove za miješane frekvencije 16 A 0.03 A
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Broj polova
2
Karakteristike okidanja
B
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
16 A
Tehnički list (PDF)
Tehnički podaci
- Nazivni napon (detalji)
240 V
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Broj polova
2
- Karakteristike okidanja
B
- Nazivna diferencijalna struja
0.03 A
- dim.
(D x Š x V) 150 cm x 50 mm x 100 mm
- Sadržaj
1 St.
- Nazivna struja
16 A
- Nazivna struja - zaokružena
16 A
- Izvedba
za miješane frekvencije
- Broj prekidne snage
10 kA
- Širina
50 mm
- Visina
100 mm
- Dužina
150 cm
- Dubina
69 mm
AC
69 mm
16 A
240 V
B
500 V
0.03 A
F
0 kA
3
3
2
2
50/60 Hz
IP20
1
TRUE
15 kA
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
Undelayed
10 kA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3119267 ABB 2CSR275580R1165 FID zaštitna sklopka/zaštitna sklopka za vodove za miješane frekvencije 16 A 0.03 A
Opis
FI/LS sklopke (RCBO) nude osobnu i imovinsku zaštitu, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Oni osiguravaju zaštitu jednofaznih strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s ravnom ravnomjernom komponentom zaostale struje do 10 mA prema zemlji. Kao i zaštita od grešaka (zaštita od neizravnog dodira), dodatna zaštita i zaštita od požara. Zadovoljavaju standarde proizvoda IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21), DIN EN 62423 (VDE 0664-40).
Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Optimalan kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (valni oblik udarne struje 8/20 μs) = 3.000 A protiv slučajnog okidanja i kratkotrajnog kašnjenja od 10 ms. DS201 MF su mješoviti frekvencijski osjetljivi posebno za jednofazne elektroničke potrošače s frekvencijskim pretvaračima, s frekvencijskim rasponom od 1 - 1000 Hz za detekciju preostale struje.
Nazivni sklopni kapacitet prema IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MF Tip F je 1-polno zaštićen (LS), 2-polno preklapanje.
Ovaj tekst je strojno preveden.
Područja primjene uključuju kućanske, komercijalne i industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja.
Optimalan kompromis između sigurnosti i radnog kontinuiteta zahvaljujući otpornosti na smetnje s otpornošću na udarne struje (valni oblik udarne struje 8/20 μs) = 3.000 A protiv slučajnog okidanja i kratkotrajnog kašnjenja od 10 ms. DS201 MF su mješoviti frekvencijski osjetljivi posebno za jednofazne elektroničke potrošače s frekvencijskim pretvaračima, s frekvencijskim rasponom od 1 - 1000 Hz za detekciju preostale struje.
Nazivni sklopni kapacitet prema IEC/EN 61009 Icn = 10 kA.
RCBO DS201 MF Tip F je 1-polno zaštićen (LS), 2-polno preklapanje.
