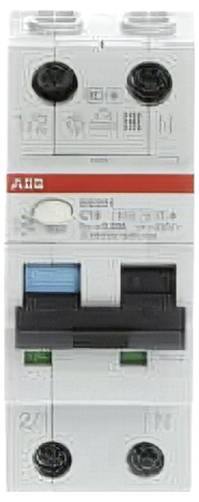

ABB 2CSR255180R1164 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A 0.03 A 240 V
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Broj polova
2
Karakteristike okidanja
C
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
16 A
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Broj polova
2
- Karakteristike okidanja
C
- Nazivna diferencijalna struja
0.03 A
- Boja
bijela
- dim.
(D x Š x V) 69 x 35 x 85 mm
- Sadržaj
1 St.
- Nazivna struja
16 A
- Nazivna struja - zaokružena
16 A
- Broj prekidne snage
6 kA
- Pogonski napon (detalji)
230 V
- Nazivni napon
240 V
- Širina
35 mm
- Visina
85 mm
- Dužina
69 mm
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3789672 ABB 2CSR255180R1164 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A 0.03 A 240 V
Opis
Zaštitni prekidači na diferencijalnu struju (RCBO) pružaju zaštitu od tjelesnih ozljeda i materijalne štete, kao i zaštitu od požara uzrokovanih električnom energijom u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Osiguravaju zaštitu jednofaznih strujnih krugova od preopterećenja i struja kratkog spoja, zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom istosmjernom komponentom struje kratkog spoja do 6 mA prema zemlji. Kao i zaštita od kvara (zaštita od neizravnog kontakta), dodatna zaštita (s I?n = 30 mA) i zaštita od požara (s I?n = 300 mA). U skladu su s proizvodnim normama IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Područja primjene uključuju kućnu, komercijalnu i industrijsku upotrebu. Širok asortiman dodatne opreme nudi sve što vam je potrebno za vaše instalacijske zadatke. Brojna odobrenja čine DS201 prikladnim za upotrebu diljem svijeta. Nazivna prekidna moć prema IEC/EN 61009 Icn = 6 kA. RCBO DS201 A tip A je jednopolno zaštićen (LS), dvopolni prekidač.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Vrsta struje kvara: Tip A
- Radni napon ispitne opreme (Ut): (minimalno) 170 V, (maksimalno) 264 V
- Ispitni napon izolacije: 2 kV
- Nazivna prekidna moć kratkog spoja (Icu): 10 kA
- Nazivna prekidna moć (IΔm): EN 61009-1 6000 A, IEC 61009-1 6000 A
- Nazivna prekidna moć Im, nazivna prekidna moć kratkog spoja IΔm (Ics): 7,5 kA
- Ulazna snaga: Bilo koja
- Indikator položaja prekidača: Crvena UKLJUČENA / Zelena ISKLJUČENA
- Klasa ograničenja energije: 3
- Električni vijek trajanja: 10.000 ciklusa
- Mehanička izdržljivost: 20.000 ciklusa
- Broj zaštićenih polova: 1
- Broj polova: 1P+N
- Broj razmaka modula po DIN šini: 2
- Indikator greške: plava oznaka na ručici mjenjača
- Vremensko kašnjenje FI: trenutno
- Položaj neutralnog vodiča: Desno
- Moment zatezanja: 2,8 N
- m
- Vrsta pribora: Pomoćni kontakt, signalni/pomoćni kontakt, pomoćni kontakt montiran na dnu, naponski prekidač, podnaponski okidač, motorni/daljinski pogon
- Vrsta kućišta: Izolacijski materijal skupine I - II, RAL 7035
- Vrsta vijčanog priključka: otporan na smetnje, dvosmjerni priključak za podizanje cilindra
- Materijal ručice mjenjača: Izolacijska grupa II, crna, zabrtvljiva
- Mogućnost pričvršćivanja dodatne opreme: Da
- Mogućnost povezivanja:
- Fazna šina 10 ... 10 mm²
- višelančani 0,75 ... 25 mm²
- Fleksibilna s ferulom na kraju žice od 0,75 mm² ... 16 mm²
- fleksibilno 0,75 ... 16 mm²
- Prosječni presjek: (1 - kruti) 0,75 … 25 mm², (4 - višežilni) 0,75 … 16 mm²
- Duljina skidanja izolacije: 12 mm
- Vrsta priključka: Vijčani priključak
- Dizajn upravljačke ploče: Prekidač
