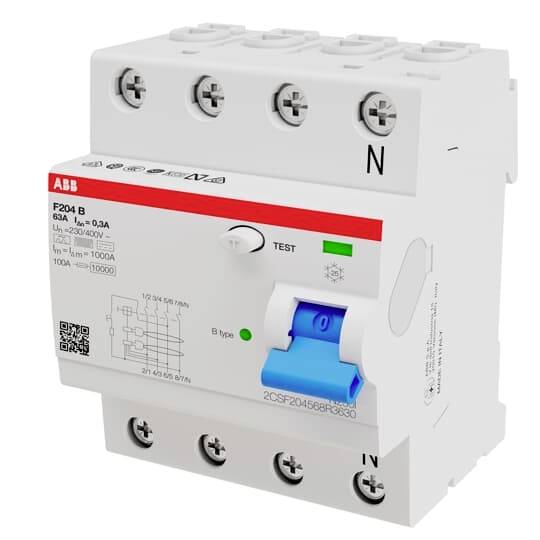

ABB 2CSF204568R3630 F204B-63/0,3 FID zaštitna sklopka osjetljivi FI za sve struje B 63 A 0.3 A 400 V
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
4
Karakteristike okidanja
B
Nazivna diferencijalna struja
0.3 A
Nazivna struja - zaokružena
63 A
Tehnički list (PDF)
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
4
- Karakteristike okidanja
B
- Nazivna diferencijalna struja
0.3 A
- Nazivna struja
63 A
- Nazivna struja - zaokružena
63 A
- dim.
(D x Š x V) 150 cm x 50 mm x 100 mm
- Izvedba
osjetljivi FI za sve struje
- Broj prekidne snage
3 kA
- Boja
višebojna
- Sadržaj
1 St.
- Nazivni napon
400 V
- Širina
50 mm
- Visina
100 mm
- Dužina
150 cm
- Dubina
85 mm
- Težina
0
DIN rail
AC
69.5 mm
63 A
400 V
440 V
4
B
FALSE
3 kA
3
4
FALSE
FALSE
Other
IPX4
1-25 mm²
FALSE
TRUE
4 kV
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3118906 ABB 2CSF204568R3630 F204B-63/0,3 FID zaštitna sklopka osjetljivi FI za sve struje B 63 A 0.3 A 400 V
Opis
F200 Tip B za glatke istosmjerne zaostale struje i radnu pouzdanost
AC/DC osjetljiv, 10 ms kratka odgoda, otporan na udarnu struju 3 kA (5 kA selektivna verzija)
Zaštitne sklopke na diferencijalnu struju (RCCB) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Prekidači diferencijalne struje serije F200 B osiguravaju zaštitu od sinusoidnih izmjeničnih struja, pulsirajućih struja i glatkih istosmjernih zaostalih struja prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju standarde proizvoda za tip A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) i tip B DIN EN 62423 (VDE 0664-40).
Područja primjene uključuju kućanske, komercijalne ili industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja. RCCB tip B prikladni su za nelinearne krugove koji mogu generirati struje kvara s glatkim istosmjernim strujama kvara i sa širokim rasponom (visokih/) frekvencija. Te se komponente nalaze u elektroničkoj opremi kao što su pretvarači frekvencije. RCCB tip B ima frekvencijski raspon od 0...2 kHz za otkrivanje preostale struje i nudi visoku dostupnost sustava.
Ovaj tekst je strojno preveden.
AC/DC osjetljiv, 10 ms kratka odgoda, otporan na udarnu struju 3 kA (5 kA selektivna verzija)
Zaštitne sklopke na diferencijalnu struju (RCCB) nude osobnu zaštitu i zaštitu imovine, kao i zaštitu od električnih požara u skladu s DIN VDE 0100-410 i DIN VDE 0100-530. Prekidači diferencijalne struje serije F200 B osiguravaju zaštitu od sinusoidnih izmjeničnih struja, pulsirajućih struja i glatkih istosmjernih zaostalih struja prema zemlji. Kao i zaštita od greške (zaštita od neizravnog dodira), dodatna zaštita (s IΔn ≤ 30 mA) i zaštita od požara (s I∆n ≤ 300 mA). Zadovoljavaju standarde proizvoda za tip A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) i tip B DIN EN 62423 (VDE 0664-40).
Područja primjene uključuju kućanske, komercijalne ili industrijske primjene. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja. RCCB tip B prikladni su za nelinearne krugove koji mogu generirati struje kvara s glatkim istosmjernim strujama kvara i sa širokim rasponom (visokih/) frekvencija. Te se komponente nalaze u elektroničkoj opremi kao što su pretvarači frekvencije. RCCB tip B ima frekvencijski raspon od 0...2 kHz za otkrivanje preostale struje i nudi visoku dostupnost sustava.
