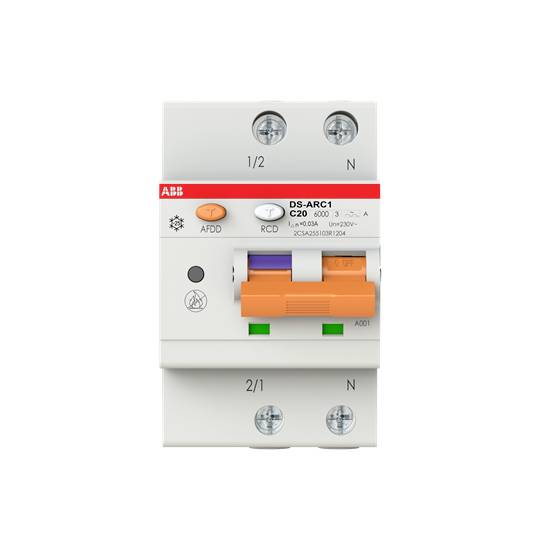

ABB 2CSA255103R1204 prekidač za zaštitu od požara 20 A 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
prekidač za zaštitu od požara
Broj polova
2
Karakteristike okidanja
C
Nazivna struja - zaokružena
20 A
Sadržaj
1 St.
Tehnički list (PDF)
Broj
Ukupno (309,00 € / komad)
309,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
prekidač za zaštitu od požara
- Broj polova
2
- Karakteristike okidanja
C
- Sadržaj
1 St.
- Nazivna struja
20 A
- Nazivna struja - zaokružena
20 A
- Broj prekidne snage
7.5 kA
50 Hz
69 mm
20 A
230 V
C
2
0.03 A
A
3
3
2
3
IP40
TRUE
7.5 kA
20 A
230 V
AC
Fire protection switch
6 kA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3124113 ABB 2CSA255103R1204 prekidač za zaštitu od požara 20 A 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3124113 ABB 2CSA255103R1204 prekidač za zaštitu od požara 20 A 1 St.
Opis
Uređaj za zaštitu od luka (AFDD) s FI/LS sklopkom (RCBO) prema IEC/EN 62606 (VDE 0665-10) i IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 ( VDE 0664-21) pružaju zaštitu od serijskih i paralelnih lučnih kvarova, zaštitu od prekomjerne struje (preopterećenja ili kratkog spoja), zaštitu od sinusoidnih izmjeničnih struja i pulsirajućih struja s glatkom istosmjernom zaostalom strujom do 6 mA prema masi. Kao i zaštita od pogreške (zaštita od neizravnog dodira) i dodatna zaštita (s IΔn ≤ 30 mA). Zaštita od prenapona (samo za interni AFDD) i zaštita od električnih požara u skladu s DIN VDE 0100-420.
Obavezna područja primjene prema DIN VDE 0100-420 su jednofazni sustavi izmjeničnog napona s In ≤ 16 A u spavaćim sobama ili dnevnim boravcima u domovima i centrima za dnevnu njegu djece, invalida ili starijih osoba ili u stanovima bez barijera, kao i u prostorijama ili mjestima s rizikom od požara (s posebnim rizikom od požara, prostori opasni od požara), pretežno/uglavnom od zapaljivih građevinskih materijala (klasifikacija zapaljivosti građevinskih materijala odgovornost je proizvođača drvene kuće, za primjer), ugrožavanje nezamjenjivih dobara - kulturnih dobara posebno visoke vrijednosti iu jednofaznim krajnjim strujnim krugovima koji opskrbljuju električnu opremu u područjima koja su obuhvaćena ili prolaze kroz ta područja. Korištenje AFDD-ova preporučuje se u sobama sa spavaćim sobama, sobama ili mjestima sa konstrukcijama za širenje vatre i završnim krugovima s velikim priključnim opterećenjima.
Općenito, AFDD se također preporučuje za povećanje zaštite od požara izazvanih električnom energijom.
LED indikator za prepoznavanje uzroka putovanja. Napajanje odozgo ili odozdo po želji, moguće križno ožičenje, na primjer na FI prekidač u području stražnjeg priključka. Dodaci za System pro M compact® mogu se priključiti.
Nazivni sklopni kapacitet prema IEC/EN 61009 Icn=6kA.
AFDD+RCBO DS-ARC1 je 1-polni zaštićen (LS), 2-polni prekidač.
Ovaj tekst je strojno preveden.
Obavezna područja primjene prema DIN VDE 0100-420 su jednofazni sustavi izmjeničnog napona s In ≤ 16 A u spavaćim sobama ili dnevnim boravcima u domovima i centrima za dnevnu njegu djece, invalida ili starijih osoba ili u stanovima bez barijera, kao i u prostorijama ili mjestima s rizikom od požara (s posebnim rizikom od požara, prostori opasni od požara), pretežno/uglavnom od zapaljivih građevinskih materijala (klasifikacija zapaljivosti građevinskih materijala odgovornost je proizvođača drvene kuće, za primjer), ugrožavanje nezamjenjivih dobara - kulturnih dobara posebno visoke vrijednosti iu jednofaznim krajnjim strujnim krugovima koji opskrbljuju električnu opremu u područjima koja su obuhvaćena ili prolaze kroz ta područja. Korištenje AFDD-ova preporučuje se u sobama sa spavaćim sobama, sobama ili mjestima sa konstrukcijama za širenje vatre i završnim krugovima s velikim priključnim opterećenjima.
Općenito, AFDD se također preporučuje za povećanje zaštite od požara izazvanih električnom energijom.
LED indikator za prepoznavanje uzroka putovanja. Napajanje odozgo ili odozdo po želji, moguće križno ožičenje, na primjer na FI prekidač u području stražnjeg priključka. Dodaci za System pro M compact® mogu se priključiti.
Nazivni sklopni kapacitet prema IEC/EN 61009 Icn=6kA.
AFDD+RCBO DS-ARC1 je 1-polni zaštićen (LS), 2-polni prekidač.
Ovaj tekst je strojno preveden.
