Name: 3-polni 80 A 4 prebacivanje 690 V/AC Siemens 3KF13080MB11
Brand: Siemens
SKU: 1743650
Availability: BackOrder

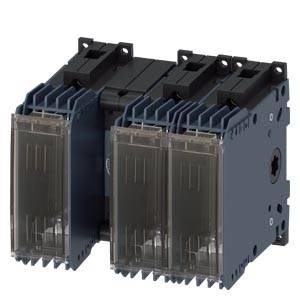

Modulatorni električni zaštitni prekidač s tri prozirne zaštitne poklopce, pogodan za industrijske primjene.

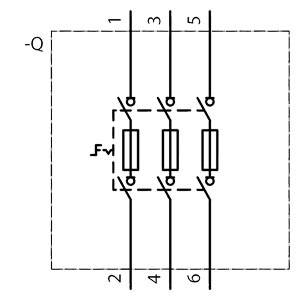

Električna shema: Tri otpornika spojena serijski u zatvorenom strujnom krugu. Numerirani priključci od 1 do 6.

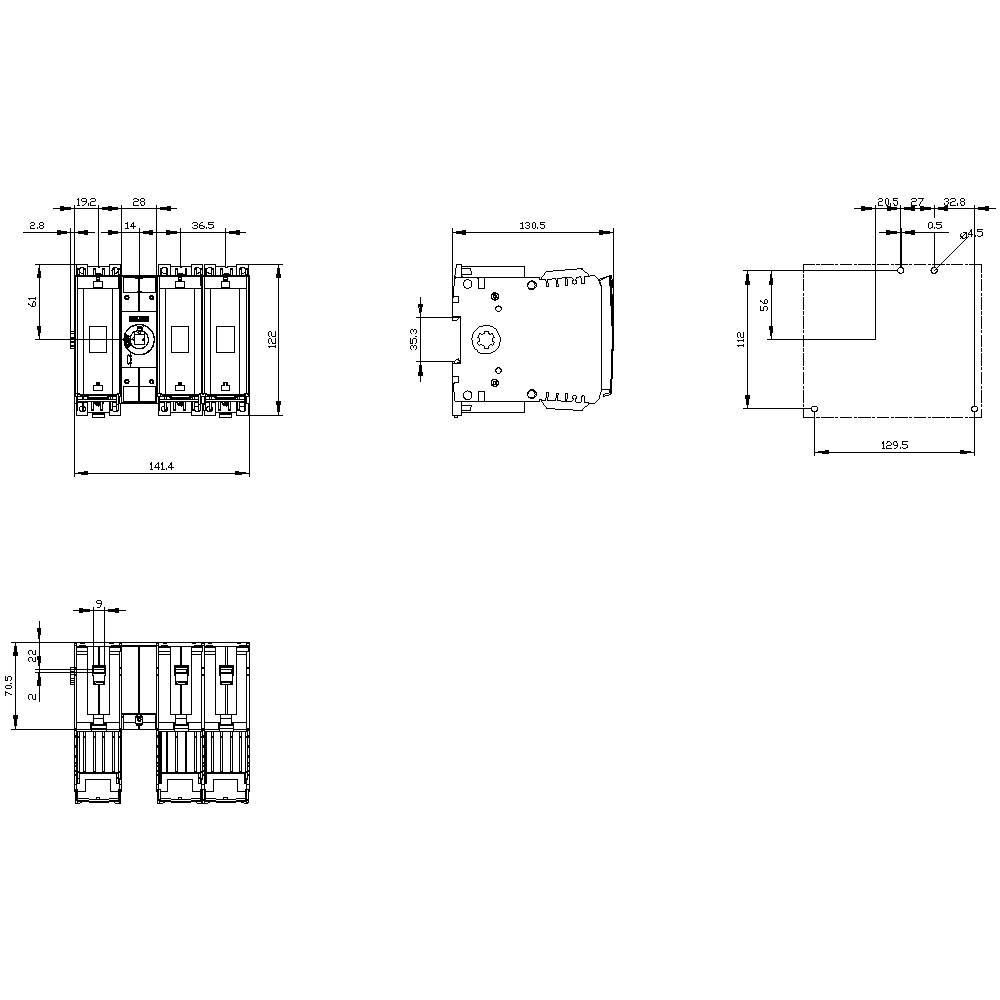

Tehnički nacrt električnog uređaja s preciznim mjerama u milimetrima iz različitih pogleda; prikazuje prednji, bočni i pogled odozgo.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

80 A

Vrsta kontakta

4 prebacivanje

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

Dostava sri,28.10.

Broj

kom. - zaliha Njemačka

Ukupno (279,00 € / komad)

279,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 12 kV
mehanički vijek: 15000
električni vijek: 10000
Način ugradnje: montaža na pod i brzo pričvršćivanje na 35 mm šinu
Izvođenje električne veze: stezaljka stezaljka
Veličina okvira prekidača: 1
Gubitak snage: 33,9 W.

Vrsta kontakta: 4 prebacivanje

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 3

dim.: (Š x V x D) 144.5 x 122 x 130.5 mm

Nazivna struja: 80 A

Nazivna struja - zaokružena: 80 A

Izvedba: 3KF prekidači s osiguračima

Širina: 144.5 mm

Visina: 122 mm

Dubina: 130.5 mm

: Other

: 80 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Frame clamp

: TRUE

: Other

: TRUE

: TRUE

: 37 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1743650 3-polni 80 A 4 prebacivanje 690 V/AC Siemens 3KF13080MB11

Upute za rad i sigurnost

Upute za rad i sigurnost 1743650 3-polni 80 A 4 prebacivanje 690 V/AC Siemens 3KF13080MB11

Opis

Prekidač s osiguračem 80A, dim. 1, 3-pol za NH osigurač Gr. 000 Pogon na prednjim kotačima u sredini Osnovna jedinica bez ručke Veza okretanja 3KF prekidač-prekidač s osiguračima kao glavni prekidač za zaustavljanje u slučaju nužde ili za popravak. Ovisno o njihovoj veličini, razdjelnici prekidača 3KF omogućuju uključivanje i isključivanje nazivne struje između 32 i 800 A. Osim toga, oni formiraju sigurnosnu izolacijsku funkciju u svim niskonaponskim krugovima. Prekidači s prekidačima 3KF s osiguračima optimizirani su za zahtjevne primjene u kojima se koriste NH osigurači. 1. Rastavljači s promjenjivim teretnim prekidačima s priključkom na vratima ili izravnim pogonom u pet veličina. 2. Jednostavno postavljanje funkcija kroz opsežan pribor. 3. Pouzdana zaštita od prometnih nesreća zbog funkcionalnosti zaključavanja, zaštite kontakta i automatskog zaključavanja poklopca osigurača kada je uključen. 4. Robusna tehnologija s visokim otporom kratkog spoja za visoku dostupnost sustava. 5. Brzo ugradnja na DIN tračnicu za veličine do 80 A. 6. Učinkovito inženjerstvo s opsežnim CAx podacima. 7. Sigurna zaštita čak i za vjetroturbine do 690 V + 10%. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.

Ovaj tekst je strojno preveden.
