Name: 3-polni 200 A 3 prebacivanje 690 V/AC Siemens 3KD36340NE100
Brand: Siemens
SKU: 1742071
Availability: BackOrder

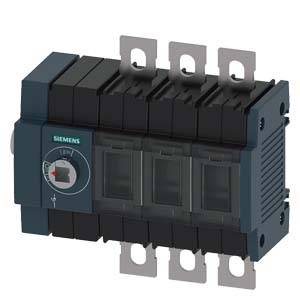

Plavi glavni prekidač sa šest stezaljki, obilježen zelenim logotipom tvrtke 'Siemens'.

Shematski prikaz sklopova s tri vertikalne sklopke: 1-2, 3-4, 5-6. Horizontalna poveznica vodi do '-Q' lijevo.

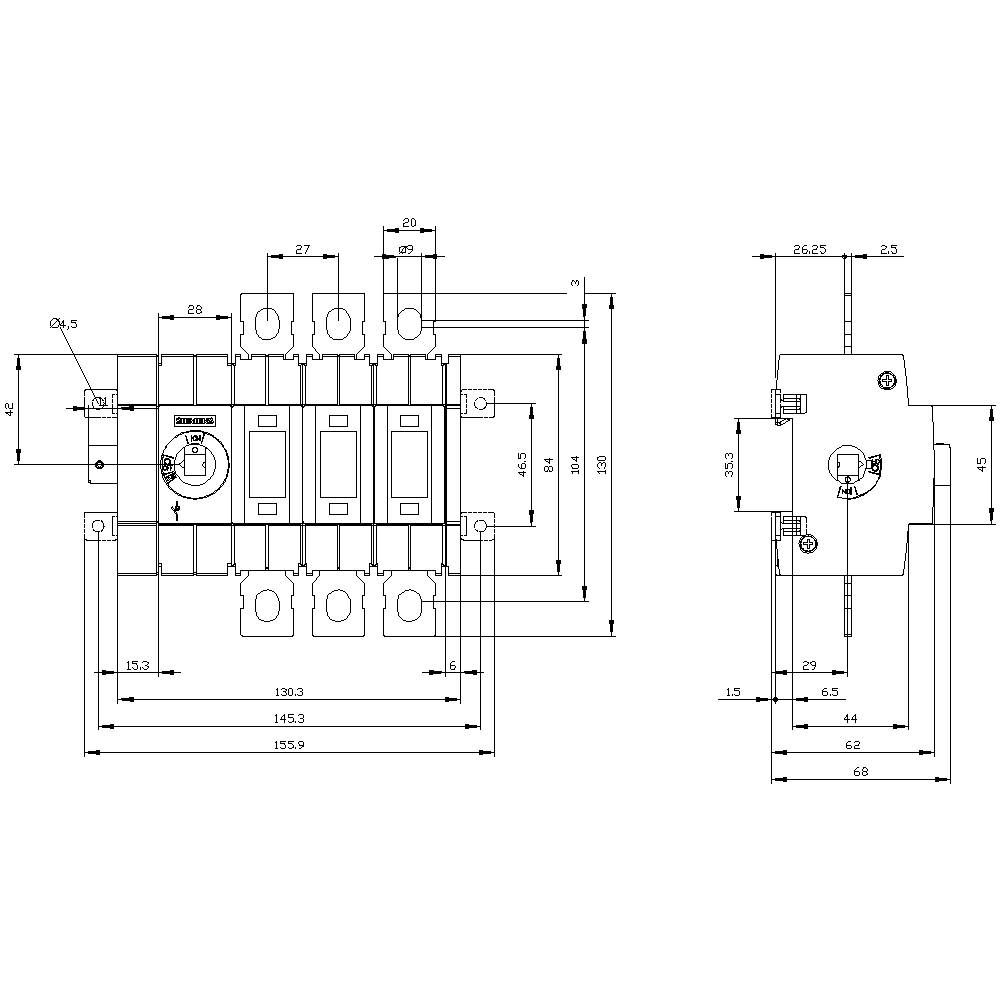

Tehnički nacrt prekidača, prikazuje prednji i bočni pogled s mjerama u milimetrima za montažu i instalaciju.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

200 A

Vrsta kontakta

3 prebacivanje

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

Dostava pon,09.11.

Broj

kom. - zaliha Njemačka

Ukupno (229,99 € / komad)

229,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Napon izolacije: 1000 V.
Temperatura okoline: -25 ° C - +70 ° C
Otpor prenaponskog napona: 8 kV
mehanički vijek: 15000
električni vijek: 1500
Gubitak snage: 19,2 W
Izvođenje električne veze: ravni spoj
Veličina rasklopnog rastavljača: 2
Vrsta ugradnje: vijak i ugradbena šina 35 mm

Vrsta kontakta: 3 prebacivanje

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Broj polova: 3

dim.: (Š x V x D) 130.3 x 126 x 69.5 mm

Nazivna struja: 200 A

Nazivna struja - zaokružena: 200 A

Izvedba: Prekidač

Širina: 130.3 mm

Visina: 126 mm

Dubina: 69.5 mm

: 0

: 0

: 200 A

: 3

: IP00

: 3

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 200 A

: 90 kW

: FALSE

: 160

: Other

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Vrsta kontakta

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE100

Kataloški br.:1735767

Dostava pon,09.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30340NE400

Kataloški br.:1735768

Dostava pon,09.11.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE100

Kataloški br.:1735769

Dostava sri,28.10.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 3 prebacivanje 690 V/AC Siemens 3KD30342NE400

Kataloški br.:1751265

Dostava sri,28.10.

Conrad Electronic

100 A

3 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE100

Kataloški br.:1748631

Dostava pon,26.10.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30300NE200

Kataloški br.:1735763

Dostava sri,28.10.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE100

Kataloški br.:1735764

Dostava sri,28.10.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30302NE200

Kataloški br.:1735765

Dostava sri,28.10.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30320NE100

Kataloški br.:1702364

Dostava sri,28.10.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

209,99 €^*

3-polni 100 A 4 prebacivanje 690 V/AC Siemens 3KD30322NE100

Kataloški br.:1735766

Dostava pon,26.10.

Conrad Electronic

100 A

4 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

214,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1742071 3-polni 200 A 3 prebacivanje 690 V/AC Siemens 3KD36340NE100

Upute za rad i sigurnost

Upute za rad i sigurnost 1742071 3-polni 200 A 3 prebacivanje 690 V/AC Siemens 3KD36340NE100

Opis

Prekidač 200A, dim. 2, 3-polni Bočni ležaj lijevi Osnovni uređaj bez ručke Ravna spojnica ukljuèujuæi barijere faze 3KD prekidaèi prekidaèa do 1600 A kao snažan glavni prekidaè u sluèaju smetnji ili prekidaèa. Razdjelnici prekidača Siemens 3KD do 1600 A pouzdano pružaju osobnu zaštitu i osiguravaju visoku dostupnost sustava u industriji, infrastrukturi i zgradama. Kao glavni, sigurnosni prekidač ili prekidač za popravak, razdjelnici prekidača 3KD pouzdano mijenjaju električnu opremu pod opterećenjem i osiguravaju funkciju prekida napajanja i krugove u niskonaponskim krugovima. 1. Pouzdana zaštita od električnih nesreća. 2. Robusna tehnologija za visoku dostupnost sustava. 3. Svestrana upotreba s promjenjivom vezom i tipovima pogona. 4. Jednostavno postavljanje dodatnih funkcija kroz opsežnu dodatnu opremu. 5. Brzo ugradnja na DIN tračnicu za veličine do 200 A. 6. Učinkovito inženjerstvo kroz opsežne CAx podatke. 7. Jednostavna dokumentacija s ručnim konfiguratorom. 8. Pogodan za vjetroelektrane i solarne sustave. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
