Ponovno razmišljanje o ožičenju.
Status quo kao izazov...
Strojogradbeni i postrojenjarski sektor trenutno se suočava s velikim izazovima zbog nedostatka kvalificiranog osoblja. Postojeći kvalificirani radnici često moraju preuzeti zadatke koji bi se danas mogli obaviti puno brže. Postoji značajan potencijal za optimizaciju, posebno u ožičenju zaštitnih sklopki motora i kontaktora. Široko korištena tehnologija vijčanih priključaka vrlo je dugotrajna. Iako alternative poput opružnih i utičnih priključaka nude brže rješenje, samo su djelomično prikladne za neobučeno osoblje i robote. Ove su alternative teže za rukovanje i nisu prikladne za sve vrste kabela. Nadalje, pružaju samo ograničene povratne informacije o ispravnom spajanju.
Naš odgovor...
S više od 100 godina iskustva u zaštiti motora i tehnologiji kontaktora, sada predstavljamo novu generaciju TeSys Deca s Snap-In tehnologijom! Ovi intuitivno upravljani i inovativni terminali omogućuju električne spojeve bez alata za samo jednu sekundu po vodiču, nudeći do 96 posto brže spajanje u usporedbi s tradicionalnim metodama. Robusne opružne stezaljke dizajnirane su da ostanu sigurno na mjestu čak i pod jakim vibracijama i ne zahtijevaju ponovno zatezanje. Snap-In terminali se spajaju s izrazitim klikom čim je vodič ispravno postavljen, pružajući zvučnu, taktilnu i vizualnu povratnu informaciju. To osigurava brzo i pouzdano ožičenje, čak i za robote u automatiziranoj montaži upravljačkog ormara. I fleksibilni i kruti vodiči mogu se spojiti bez ferula, a namjenske ispitne točke omogućuju funkcionalno ispitivanje.

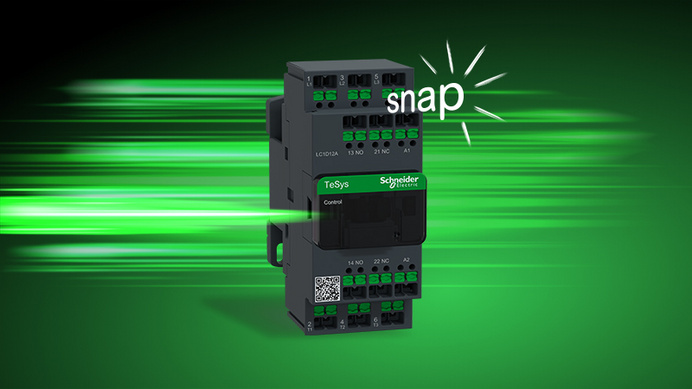

U trenu!
Revolucionarna tehnologija spajanja snap-in spajanjem nudi značajne uštede vremena tijekom procesa ožičenja. Omogućuje i nespecijaliziranom osoblju i robotima da uspostave električne spojeve bez grešaka. Zahvaljujući montaži jednom rukom bez alata, jasnim mehanizmima povratne informacije i činjenici da nije potrebno održavanje, cijeli proces ožičenja je uvelike pojednostavljen. To omogućuje brzo, učinkovito i sigurno puštanje sustava u rad.
TeSys Snap-In | Pregled proizvoda

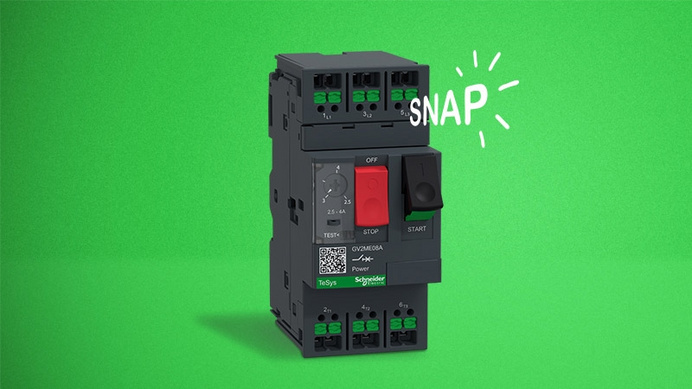

TeSys Deca Power GV2
Zaštitna sklopka motora
Zaštita od preopterećenja, kratkog spoja i nestanka faze kako bi se spriječilo pregrijavanje i oštećenje

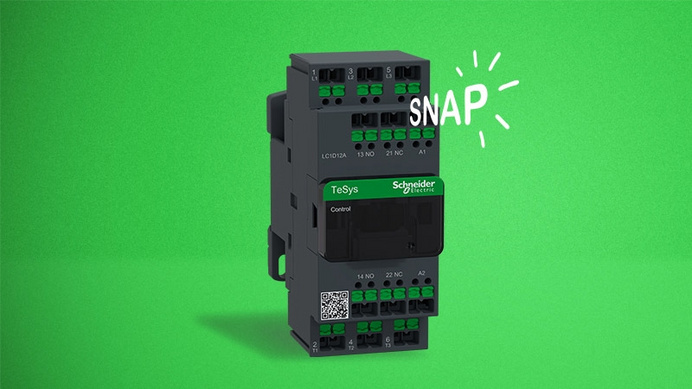

TeSys Deca Control LC1D
Kontaktori snage
Za prebacivanje i prekidanje velikih struja u elektroindustriji

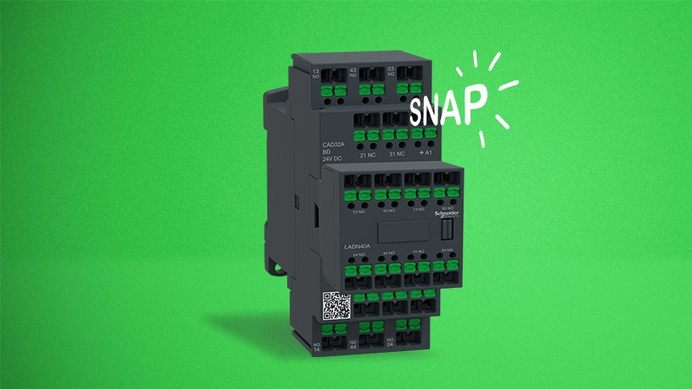

TeSys Deca CAD
Pomoćni kontaktori
Za automatizaciju i upravljačku tehnologiju za prebacivanje malih struja ili upravljačkih signala
TeSys Snap-In
TeSys Snap-In
Inovativna tehnologija spajanja snap-in omogućuje uštedu vremena i instalaciju bez alata, intuitivnu i nevjerojatno jednostavnu za korištenje. To ne samo da smanjuje vrijeme montaže, već i značajno smanjuje rizik od ozljeda. Fleksibilnost sustava pokazuje se kao prava prednost, posebno na teško dostupnim mjestima. Nadalje, imate koristi od nižih troškova uklanjanjem potrebe za alatima i održavanjem. Učinkovito, sigurno i održivo – savršeno prilagođeno vašim potrebama.

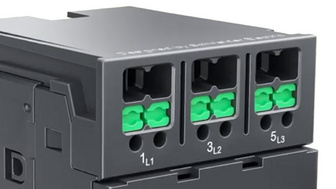

Uvjet isporuke
Uređaj se isporučuje s prednapetom oprugom. Položaj tipke označava stanje uključivanja prednapete stezne točke.

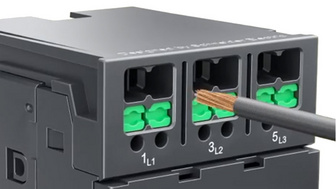

Ožičenje
Umetanje ogoljene žice u steznu točku je jednostavno i sigurno, bez potrebe za ikakvim daljnjim pripremama.

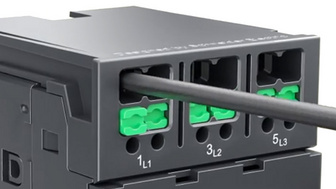

Stezanje
Kada žica dodirne kontakt uzemljenja terminala, opruga stezne točke se otpušta i pričvršćuje na terminal. To mijenja položaj tipke, uz jasan "klik".

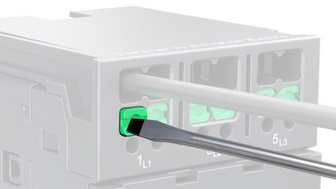

Odvezivanje
Prvo, resetirajte sve gumbe odvijačem (2,5-3,5 mm). Zatim se žice mogu lako izvući iz stezaljki jednom rukom.
Usporedba tehnologija povezivanja
| Vrsta veze | Fleksibilna žica bez završnog čahure | Je li moguće ožičenje bez alata? | Prikaz statusa veze | Priključak bez održavanja | Je li moguće odvezivanje jednom rukom? |
|---|---|---|---|---|---|
| Snap-In | Da | Da | Da | Da | Da |
| Utiskivanje | Da | - | - | Da | - |
| Opružni mehanizam | Da | - | - | Da | - |
| Vijak | - | - | - | - | - |

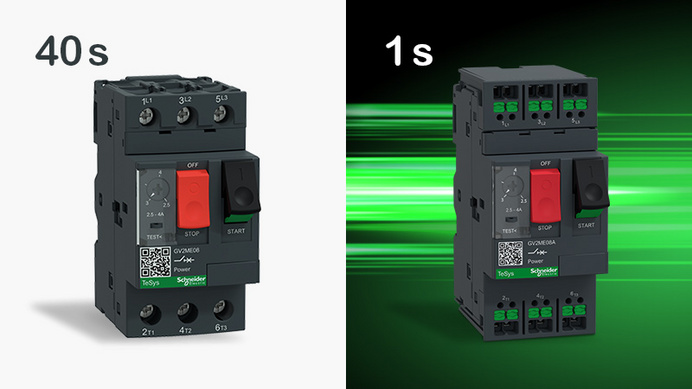

Više vremena za ono što je važno – u trenu!
Jednostavna metoda ožičenja ne samo da omogućuje laicima ili automatiziranim sustavima jednostavno spajanje žica na terminale, već i značajno smanjuje potrebno vrijeme. S tehnologijom spajanja, vodič se može spojiti za samo dvije sekunde. To je ušteda vremena od 96 posto u usporedbi s približno 30 sekundi za vijčane spojeve. U usporedbi s opružnim terminalima i push-in sustavima, ožičenje snap-in tehnologijom je također do 88 posto brže.
| Vrsta veze | Priprema za uklanjanje izolacije | Priprema kraja kabela | Vrijeme povezivanja | Potpuno vrijeme ožičenja |
|---|---|---|---|---|
| Snap-In | 1 s | N/N 11 s | 1 s bez AEH-a 1 s s AEH | 2-12 s bez AEH-a 2-12 s s AEH |
| Utiskivanje | 1 s | N/N 11 s | 6 s bez AEH-a 2 s s AEH | 7-18 s bez AEH-a 3 - 14 s s AEH |
| Opružni mehanizam | 1 s | N/N 11 s | 6 s bez AEH-a 2 s s AEH | 7 - 18 s bez AEH-a 3 - 14 s s AEH |
| Vijak | 1 s | 11 s | 18 s | 30 s |
*AEH = Završna ferula žice

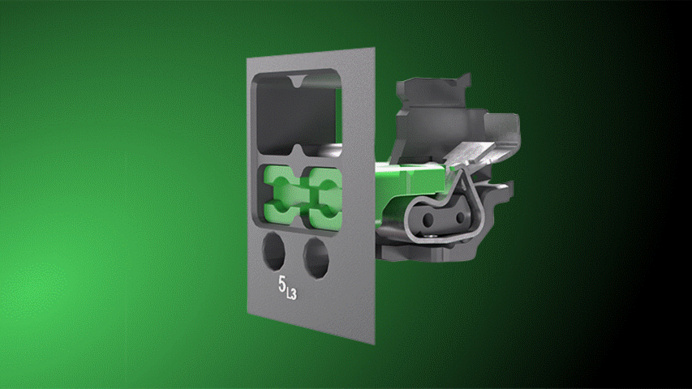

Drži ono što obećava – u jednom kliku!
Ključna značajka nove tehnologije spajanja snap-in je njezin rad bez potrebe za održavanjem. Korištene opruge vrše tako snažan pritisak da se kontakti neće olabaviti, čak ni pod jakim udarcima ili vibracijama. Zbog toga su izuzetno robusni terminali idealni za razvodne ormare u zahtjevnim okruženjima ili na teško dostupnim mjestima za distribuciju električne energije. Tipične primjene uključuju željeznički prijevoz, građevinsku opremu i izazovna industrijska okruženja. Korisnici se mogu osloniti na električni priključak koji sprječava neispravno ožičenje, čak i u ekstremnim uvjetima. To eliminira potrebu za dugotrajnim radovima na održavanju ili čak zastojem u radu uzrokovanim labavim spojevima.

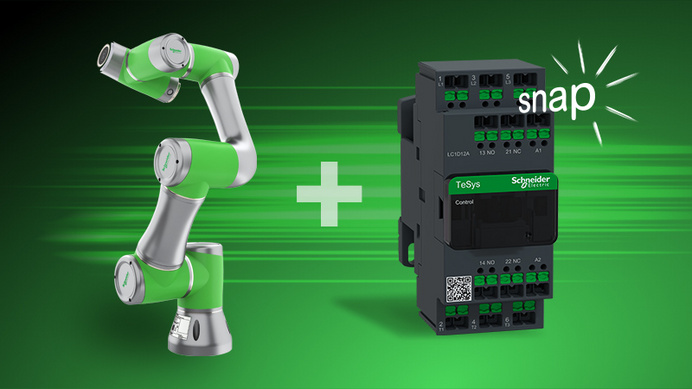

Ready-to-Robot – u tren oka!
Inovativni priključni blok s utikačem posebno je dizajniran za automatiziranu budućnost i stoga je "spreman za robotizaciju". Kolaborativni robot - poput Lexium kobota tvrtke Schneider Electric - može obaviti potrebne zadatke ožičenja. Robotska ruka jednostavno umetne vodič u odgovarajući otvor. Jasna audio-vizualna povratna informacija nakon umetanja omogućuje robotu s odgovarajućim senzorima da osigura optimalan kontakt. Želite automatizirati svoje procese? Naši stručnjaci rado će vam pomoći s vašim upitom za projekt.
