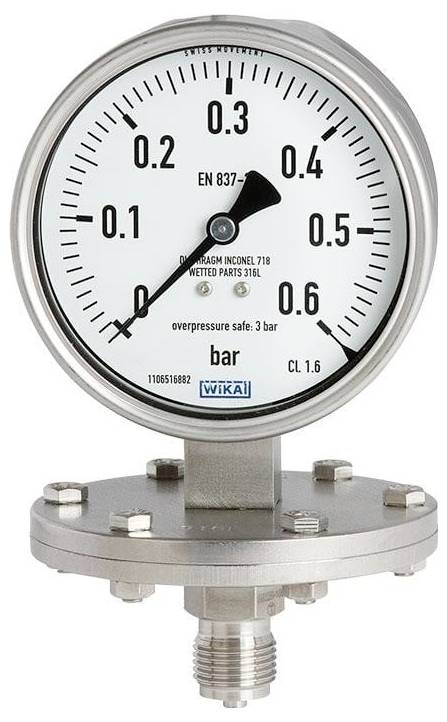

WIKA membranski manometar 9060286 432.50 Priključak (Manometri): donja strana 0 do 25 bar 1 St.
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (895,00 € / komad)
895,00 €
sa PDV-om
Tehnički podaci
- Vrsta: 432,50
- Kućište: s otvorom za smanjenje tlaka
- Raspon prikaza: 0...25 bara
- Procesni priključak: G 1/2 B
- Nazivna veličina: 100 mm
- Položaj priključka: donji
- Prozor za gledanje: Višeslojno sigurnosno staklo
- Klasa točnosti: Klasa 1.6
- Standard manometra: Međunarodni (Europa)
- Ispunjavanje slučaja: nema
- Ruke: Standardne ruke
- Granica preopterećenja: 5 x puna vrijednost ljestvice, maks. 40 bara + zaštita od vakuuma
- Materijal membranske opruge: Inconel 718 (2.4668)
- Materijal donjeg dijela dijafragmalne opruge: CrNi čelik
- Temperatura okoline: -20 ... +60 °C
- Srednja temperatura: -20...+100 °C
- Vrsta zaštite: IP 54
- Brtvljenje tlačne komore: FPM
- Serijski broj: sa serijskim brojem
- Vrsta proizvoda
membranski manometar
- Područje prikaza (min.)
0 bar
- Radni tlak (maks
25 bar
- Mjerno područje (maks.)
25 bar
- Pogonska tempratura
-20 do +60 °C
- Min. radna temperatura
-20 °C
- Maks. radna temperatura
+60 °C
- Proizvođač-br. dijela
9060286
- Material (detalji)
s otvorom za smanjenje tlaka
- dim.
(Ø) 100 mm
- Priključak
G 1/2
- Priključak
donja strana
- Radni tlak (min.)
0 bar
- Područje radnog tlaka
0 do 25 bar
- Promjer
100 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3525666 WIKA membranski manometar 9060286 432.50 Priključak (Manometri): donja strana 0 do 25 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3525666 WIKA membranski manometar 9060286 432.50 Priključak (Manometri): donja strana 0 do 25 bar 1 St.
Opis
Membranski manometar, izvedba od CrNi čelika. Tip: 432.50. Tehnički podaci prema podatkovnom listu: PM 04.03. Kućište: CrNi čelik. Prsten: CrNi čelik. Mehanizam kazaljke: CrNi čelik. Mjerni sustav: CrNi čelik. Ispunjavanje kućišta: nema. Kućište: s ventilom za ograničenje tlaka. Nazivna veličina: 100 mm. Raspon prikaza: 0...25 bara. Procesni priključak: G 1/2 B. Materijal membranske opruge: Inconel 718 (2.4668). Materijal baze membranske opruge: CrNi čelik. Kazaljka: standardna kazaljka. Dopuštena temperatura medija: -20...+100 °C. Klasa točnosti: Klasa 1.6. Granica preopterećenja: 5 x vrijednost pune ljestvice, maks. 40 bara + vakuumski otporno. Klasa zaštite: IP 54. Brtvljenje tlačne komore: FPM. Prozorčić za gledanje: višeslojno sigurnosno staklo. Standard manometra: Međunarodni. (Europa) Logo proizvođača: *WIKA* Serijski broj na brojčaniku: CONTINUING FD. BR. *...*
