Name: Weidmüller optokoplerski relej 8950910000 0.5 A Preklopni napon (maks.): 48 V/DC 10 St.
Brand: Weidmüller
SKU: 391970
Availability: BackOrder

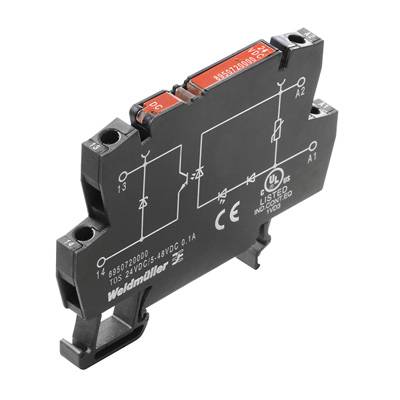

Uski, crni elektromagnetski uklop s crvenim komponentama. Oznake i tehnički podaci navedeni su na površini.

Vrsta ambalaže

Package

Vrsta proizvoda

optokoplerski relej

Kontrola napona (min.)

12 V/DC

Kontrolni napon (maks.)

12 V/DC

Preklopni napon (maks.)

48 V/DC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,18.01.2027.

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (19,00 € / komad)

189,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Weidmüller optokoplerski relej 8950910000 0.5 A Preklopni napon (maks.): 48 V/DC 10 St.

Industrijska ambalaža s 10 komada

Tehnički podaci

Temperatura skladištenja, maks .: 80 ° C Temperatura skladištenja, min .: -40 ° C Prikaz stanja: LED zelena Kašnjenje uključivanja:Podržani impulsni napon 3 mm: 4 kV (1,2 / 50 µs) Vlaga: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, bez kondenzacije MTTF: 2.500 godina Napon uključivanja / isključivanja: 9,6 V / 3 V DC Zaštitni krug: Varistor, zaštita od obrnutog polariteta Kategorija opterećenja: DC1 Zaštitni krug, strana opterećenja: Dioda s slobodnim kotačima Montažna tračnica: TS 35 Klasa zapaljivosti prema UL 94: V-0 Stupanj zagađenja : 2 strana za kontrolu dielektrične čvrstoće - strana opterećenja: 1,2 kVeff / 1 min duljina skidanja, nazivni priključak: 9 mm područje stezanja, nazivni priključak: 2,5 mm² područje stezanja, min .: 0,5 mm² područje stezanja, maks .: 4 mm² presjek žičanog spoja AWG, min .: AWG 20 presjeka žičanog spoja AWG, maks.: AWG 12 presjeka žičanog spoja, puni, min.: 0,5 mm² presjek žičanog spoja, puni, maks .: 4 mm², presjek žičanog spoja, fino uvijen, min .: 0,5 mm², presjek žičanog spoja, fino uvijen, maks .: 2,5 mm² Presjek žičanog spoja, fino uvijen, min. (AWG): presjek žičane veze AWG 20, fino uvijen, maks. (AWG): presjek priključka vodiča AWG 12, fino uvijen AEH s plastičnom ogrlicom DIN 46228/4, min.: Presjek priključka vodiča 0,5 mm², fino uvijen AEH s plastičnom ogrlicom DIN 46228/4, maks .: presjek priključka provodnika 1,5 mm², fino uvijen, AEH (DIN 46228 -1), min.: Presjek priključka vodiča 0,5 mm², fino uvijen, AEH (DIN 46228-1), maks .: 1,5 mm² Veličina oštrice: 0,6 x 3,5 mm max. Učestalost uključivanja (DC napon upravljanja): 200 Hz Moment pritezanja, min .: 0,4 Nm Moment zatezanja, maks .: 0,6 Nm

Vrsta ambalaže: Package

Vrsta proizvoda: optokoplerski relej

Tip: TOS 12VDC/48VDC 0,5A

Priključak: vijak

Kontrola napona (min.): 12 V/DC

Kontrolni napon (maks.): 12 V/DC

Područje upravljačkog napona: 12 - 12 V/DC

Kontrola struje (maks.): 7.8 mA

Prebacivanje napona (min.): 5 V/DC

Preklopni napon (maks.): 48 V/DC

Učitaj struje (maks.): 0.5 A

Maks. rasklopna snaga: 95 mW

Izlazni napon (min.): 5 V/DC

Izlazni napon (max.): 48 V/DC

Izlazna struja maks.: 0.5 A

Vrsta kontakta: 1 zatvarač

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

: IP20

Širina: 6.1 mm

Visina: 74.4 mm

Dubina: 55 mm

Težina: 20.9 g

Industrijsko pakiranje: da

Trajna struja (maks.): 0.5 A

Sadržaj: 10 St.

Nazivni upravljački napon: 12 V/DC

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 391970 Weidmüller optokoplerski relej 8950910000 0.5 A Preklopni napon (maks.): 48 V/DC 10 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 391970 Weidmüller optokoplerski relej 8950910000 0.5 A Preklopni napon (maks.): 48 V/DC 10 St.

Opis

Relej čvrstog stanja. TERMOPTO, nazivni upravljački napon: 12 V DC ± 20%, nominalni prekidni napon: 5 ... 48 V DC, nazivna struja uklapanja: 500 mA, vijčana veza. TERMOPTO relej čvrstog stanja 5 ... 48 V DC 0.5 A Izlazne inačice, s AC ili DC ulazom, u različitim izvedbama: sa vijčanim spojem, širine 6,1 mm, s različitim zaštitnim krugovima u ulazu (freewheeling dioda, varistor, RC filter) utične spojnice, zatvoreni dizajn.
