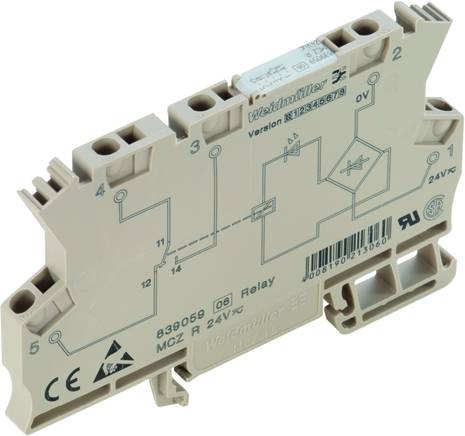

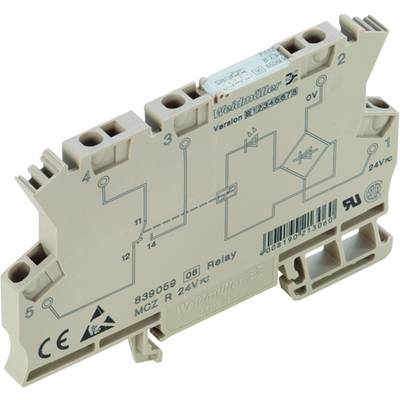

Weidmüller MCZ R 24VDC 1NO TRAK spojni relej 24 V/DC 6 A 1 zatvarač 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni relej
Vrsta kontakta
1 zatvarač
Nazivni napon
24 V/DC
Preklopni napon (maks.)
250 V/AC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
Ukupno (43,90 € / komad)
439,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Weidmüller MCZ R 24VDC 1NO TRAK spojni relej 24 V/DC 6 A 1 zatvarač 10 St.
- Industrijska ambalaža s 10 komada
Tehnički podaci
- Vlažnost: 95% tijekom 30 dana, lagana kondenzacija prema EN 50155
- Temperatura skladištenja: -40 °C…85 °C
- Nominalna snaga: 195 ... 500 mW
- Napon odziva / ispada: 14 V / 3 V DC
- Prikaz statusa: LED zeleno
- Nazivni preklopni napon: 250 V AC
- Udarna struja: 6 A
- Uklopni kapacitet DC (omički), maks .: 120 W @ 24 V
- min. Sklopni kapacitet: 100 mA @ 12 V
- Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
- Nosač šina: TS 35
- Gumb za testiranje: Ne.
- Pokazivač položaja mehaničkog prekidača: Ne.
- Nazivni napon: 300 V
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Ulaz - izlaz dielektrične čvrstoće: 4 kVeff / 1 s
- Podržani impulsni napon: 4 kV (1,2 / 50 µs)
- Duljina uklanjanja nazivnog priključka: 8 mm
- Područje stezanja, nazivni priključak: 1,5 mm²
- Područje stezanja, min.: 0,5 mm²
- Područje stezanja, maks .: 1,5 mm²
- Poprečni presjek priključka vodiča, puni, min .: 0,5 mm²
- Presjek priključka vodiča, puni, maks .: 1,5 mm²
- Presjek priključka vodiča, fino uvijen, min .: 0,5 mm²
- Presjek priključka vodiča, fino uvijen, maks .: 1,5 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,5 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, maks .: 1,5 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,5 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 1,5 mm²
- Veličina oštrice: 0,6 x 3,5 mm
- Uklopni napon istosmjerne struje, maks .: 250 V
- Kašnjenje isključenja:<50 ms
- Vrsta proizvoda
spojni relej
- Tip
MCZ R 24VDC 1NO TRAK
- Priključak
opruga
- Boja
bež boja
- Vrsta kontakta
1 zatvarač
- Kontaktni materijal
AgSnO
- Nazivni napon
24 V/DC
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
6 A
- Maks. rasklopna snaga
1500 VA
- Mehanički vijek trajanja
10 x 106Ciklusi
- Zračni razmak/strujna klizna staza (navojnica/kontakti)
5.5 mm
IP20
- Maks. temperatura
+70 °C
- Min. temperatura
-25 °C
- Dubina
63.2 mm
- Širina
6.1 mm
- Visina
91 mm
- dim.
(Š x V x D) 6.1 x 91 x 63.2 mm
- Sadržaj
10 St.
- Industrijsko pakiranje
da
- Težina
26.5 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 391362 Weidmüller MCZ R 24VDC 1NO TRAK spojni relej 24 V/DC 6 A 1 zatvarač 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 391362 Weidmüller MCZ R 24VDC 1NO TRAK spojni relej 24 V/DC 6 A 1 zatvarač 10 St.
Opis
Relej. MCZ-SERIES, Broj kontakata: 1, normalno otvoren, AgSnO, nazivni upravljački napon: 24 V DC + 25% / -30%, kontinuirana struja: 6 A, naponska spojnica. Presjek poprečnog presjeka vodiča je 0,5 ... 1,5 mm².
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Spojni relej MCZ R 24VDC 1NO TRAK Weidmüller 24 V/DC 6 A 1 zatvarač Weidmüller
