Name: WAGO FC DeviceNet ECO PLC spojnica za sabirničko polje 750-346 1 St.
Brand: WAGO
SKU: 191436
Availability: BackOrder

Siva DIN-nosač modula s više obojenih priključaka i oznaka. Uglavnom se koristi za električne spojeve.

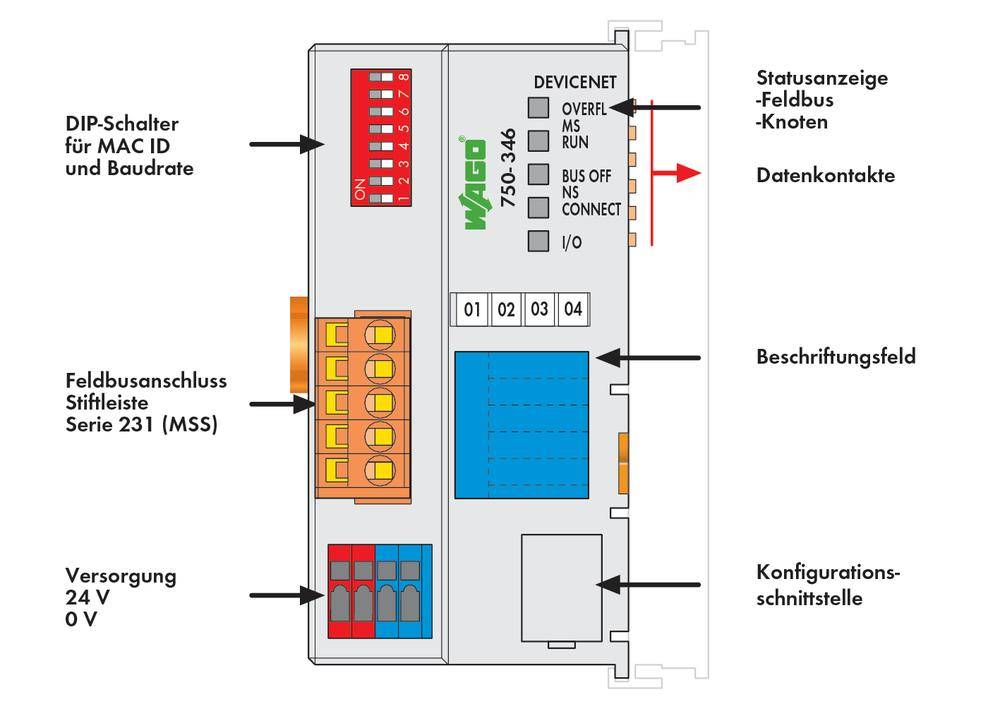

Utični modul s oznakom: DIP-prekidač, priključak za fieldbus, priključak za napajanje, LED indikatori, kontakti za podatke i upravljanje.

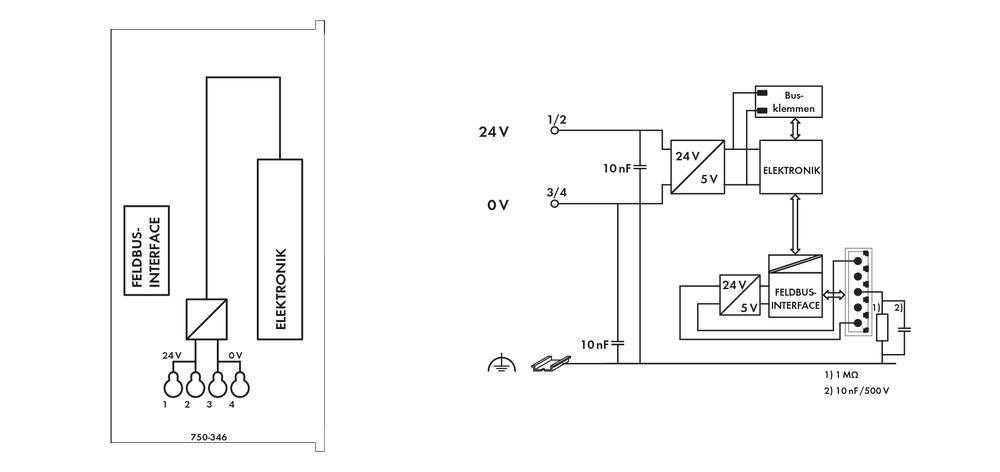

'Shema spajanja elektroničkog upravljačkog sustava: Lijevo s sučeljem industrijske sabirnice, desno detaljne komponente i njihove međusobne veze s naponskim podacima.'

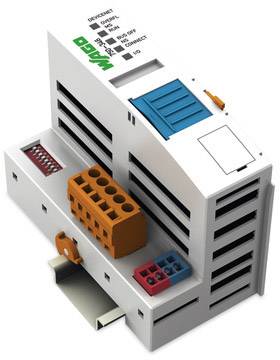

Električni utični modul s više utora i priključaka, oznake 'WAGO', prikazuje različite spojeve za elektroinstalacije.

1/4

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,16.12.

Broj

kom. - zaliha Njemačka

Ukupno (309,00 € / komad)

309,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Predugovorne informacije u skladu s Uredbom EU o zaštiti podataka

Tehnički podaci

Boja: svijetlo siva
Poprečni presjek: 0,08 - 1,5 mm²
AWG: 28 - 14
Priključak: CAGE CLAMP®
Duljina skidanja: 5 - 6 mm
Unutarnja potrošnja struje: 350 mA
Brzina prijenosa: 125 kbaud, 250 kbaud, 500 kbaud
Radna temperatura: 0 ‒ +55 °C.

Vrsta proizvoda: PLC spojnica za sabirničko polje

Sučelje: devicenet
5-polna letva s muškim kontaktima
serija 231 (mss)
konektor

Tip: FC DeviceNet ECO

Broj ulaza maks.: 64

Broj izlaza maks.: 64

Radni napon: 24 V/DC

Visina: 64 mm

Dužina: 100 mm

Širina: 12 mm

Maks. temperatura okoline: +55 °C

Min. temperatura okoline: 0 °C

: IP20

dim.: (D x Š x V) 100 x 12 x 64 mm

Prikaz: ne

Proizvođač-br. dijela: 750-346

Težina: 115 g

Boja: svijetlosiva

Vrsta montaže: profilna šina

Serija: ECO

: 49.5

: 96.8 mm

: 71.9 mm

: FALSE

: FALSE

: 0

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: Spring clamp connection

: TRUE

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FALSE

: FALSE

: IP20

: FALSE

: FALSE

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 191436 WAGO FC DeviceNet ECO PLC spojnica za sabirničko polje 750-346 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 191436 WAGO FC DeviceNet ECO PLC spojnica za sabirničko polje 750-346 1 St.

Opis

Unutarnja opskrba elektronikom se obično napaja u priključku sabirnice polja. Opskrba polja je električno izolirana, ili preko napajanog modula na sabirnici sabirnice ili preko zasebnog potencijalnog napajanog modula. Odvajanje omogućuje odvojeno napajanje senzora i pokretača. Kad su I / O moduli uključeni, naponi napajanja se automatski prosljeđuju (5 V istosmjerni sustav preko podatkovnih kontakata i napajanje putem neobavezno dostupnih naponskih kontakata). Moduli opskrbe dijagnostikom također omogućuju nadzor opskrbe. To osigurava fleksibilnu, opskrbljivačku strukturu za postaju. Napajanje elektronike ograničeno je na maksimum. Ova vrijednost ovisi o upotrijebljenom spojniku sabirnice polja. Ako ukupna unutarnja potrošnja struje svih I / O modula prelazi ovu vrijednost, potreban je dodatni modul napajanja sustava. Isto tako, opskrba na terenu ne smije biti veća od 10 A. Međutim, različiti potencijalni moduli za opskrbu omogućuju novu opskrbu, formiranje potencijalnih skupina i time provedbu koncepata zaustavljanja u nuždi. Nema reakcija u vezi sa sigurnošćuAnwendungen:Da bi se središnje i sigurno, jednostavno i jeftino isključilo čitave skupine pokretača, napajanje izvršnog pogona može se isključiti sigurnosnim sklopnim uređajem. To se može postići pojedinačno za svaki pokretač ili de-napajanjem upravljačkih izlaza grupiranih u grupi. Mora se pokazati da, u slučaju kvara, neće biti posljedica na drugim strujnim ili energetskim krugovima, čak i kada je upravljački napon isključen, a definirana svojstva sigurnosne funkcije (logika i vrijeme) ostaju nepromijenjena.
