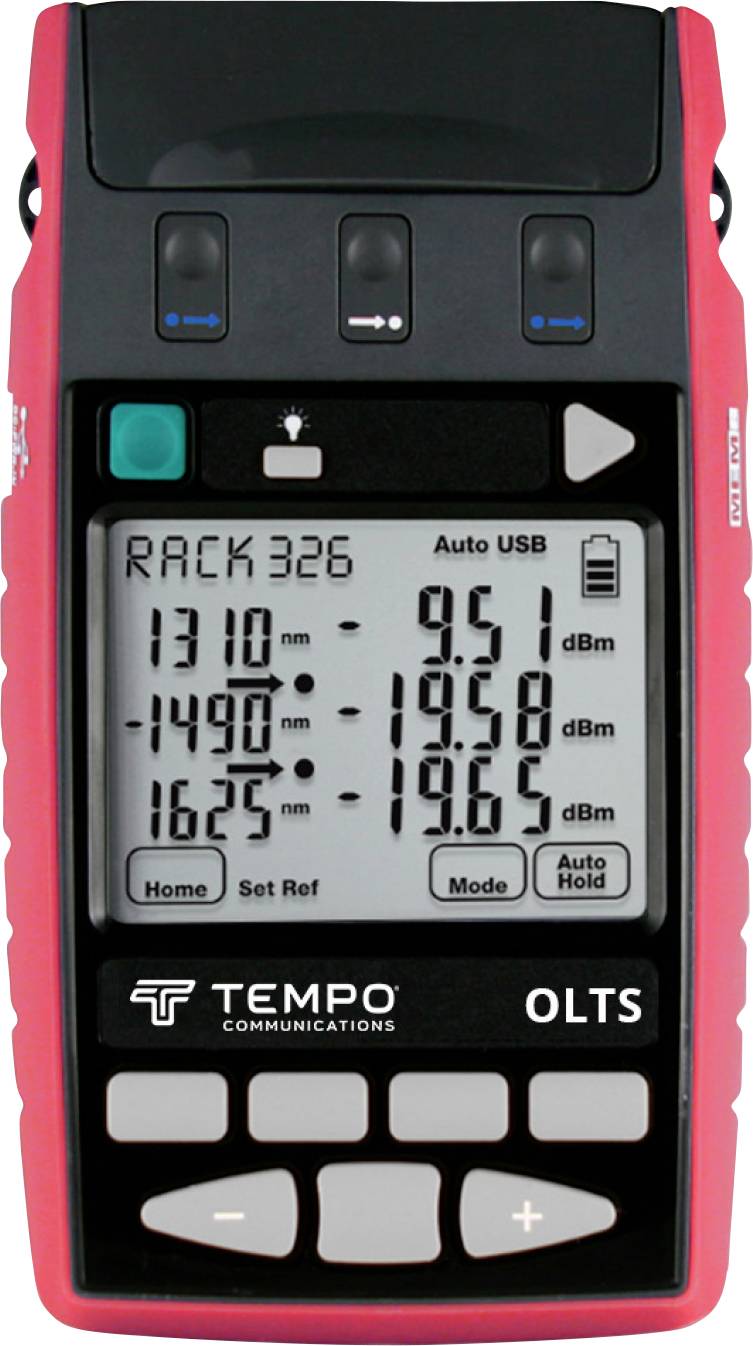

Tempo Communications T27624 optičko brojilo snage
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (5.119,00 € / komad)
5.119,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Tempo Communications T27624
- Komplet za ispitivanje četverostrukog optičkog gubitka (OLTS)
- Visitester T27624-INGAAS
Tehnički podaci
- Tip detektora (metar): InGaAs
- Valna duljina odziva (metri): 600 - 1700 nm
- Kalibracijske valne duljine (metri): 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590 , 1610 , 1625, 1650 nm
- Raspon snage (metri): +10 ~ -60 dBm (780 ~ 980 nm) / +10 ~ -70 dBm (1270 ~ 1650 nm)
- Linearnost srednjeg opsega (metri) 0,04 dB (tipično)
- Ukupna nesigurnost (metri): 0,3 dB (maks.)
- Detekcija ID tona i osjetljivost autotestiranja (metar): Do -50 dBm
- Modulirani izlaz (izvor): 270 Hz, 1 kHz, 2 kHz ± 2%, 12 ID tonova s više vlakana
- Izlazna valna duljina (izvor): Priključak 1: 1310-1550 nm laser, VisiTester / Priključak 3: 850, 1300 nm LED
- Početna tolerancija valne duljine na 25°C (izvor): 20 nm (za 1310, 1550 nm)
- Kratkotrajna stabilnost tijekom 15 minuta, obično ±2 °C, nakon zagrijavanja, ORL< -25 dB (izvor): 0,04 dB (za 1310, 1550 nm) / 0,01 dB (za 850, 1300 nm)
- Otpornost na temperaturu (izvor): 0,6 dB (tipično za 1310, 1550 nm) / 0,35 dB (tipično za 850, 1300 nm)
- Širina spektra @ FWHM (izvor): 3 nm (tipično za 1310, 1550 nm)
- Pomicanje valne duljine (izvor): 0,4 nm po °C (tipično za 850, 1300, 1310, 1550 nm)
- Ponovljivost ponovnog povezivanja s 95% pouzdanosti (izvor): 0,1 dB (za 1310-1550 nm laser, VisiTester)/0,05 dB (za 850, 1300 nm LED)
- Valna duljina VisiTester: 650 ± 5 nm
- VisiTester širina spektra @FWHM: 3 nm
- VisiTester pomak valne duljine: 0,1 nm po °C
- Performanse VisiTester: +2 dBm ± 1 dB @ SMF
- VisiTester laserska sigurnost: Klasa 1, IEC60825-2
- VisiTester bljeskalica (ručno) CW ili 2 Hz
- Preciznost (metar): 1% (0,06dB)
- Razlučivost (metar): 0,01dB
- Polarizacijska osjetljivost (metri):< 0,05 dB (tipično)
- Detekcija tonova (metar): 150 - 9900 Hz ± 1%
- USB sučelja: Micro USB za napajanje i softver / USB-A flash pogon
- Automatsko isključivanje: po izboru
- Kućište: Polikarbonat (kućište) / guma (rubovi i kutovi)
- Veličina zaslona: 74 mm x 55 mm
- Radna temperatura: -15°C do 55°C
- Relativna vlažnost: 0 - 95%
- Vrsta proizvoda
optičko brojilo snage
- Optički prikaz
da
- dim.
(D x Š x V) 35 x 105 x 190 mm
- Težina
420 g
- Širina
105 mm
- Visina
190 mm
- Dužina
35 mm
- Tip
T27624
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3338196 Tempo Communications T27624 optičko brojilo snage
Upute za rad i sigurnost
Upute za rad i sigurnost 3338196 Tempo Communications T27624 optičko brojilo snage
Opis
Četveromodni set za ispitivanje optičkih gubitaka (OLTS) za ispitivanje snage, prigušenja, kontinuiteta i pogrešaka u višemodnim i jednomodnim optičkim sustavima na 850/1300 nm i 1310/1550 nm. U malom paketu, nudi moćno rješenje optičkog multimetra za poboljšanje fleksibilnosti i produktivnosti ispitivanja.
Funkcija VFL Visitester od 650 nm na jednomodnom izvornom priključku miješa VFL u testni signal tijekom automatskog testiranja. Osim što radi kao tipični VFL, omogućuje pozitivnu vizualnu identifikaciju vlakna koje se spaja za testiranje gubitaka.
Ovaj tekst je strojno preveden.
Funkcija VFL Visitester od 650 nm na jednomodnom izvornom priključku miješa VFL u testni signal tijekom automatskog testiranja. Osim što radi kao tipični VFL, omogućuje pozitivnu vizualnu identifikaciju vlakna koje se spaja za testiranje gubitaka.
Ovaj tekst je strojno preveden.
Izvedba
- Jednostavan za korištenje, tanak, robustan i svestran
- EF kompatibilni višemodni izvori
- Izvrsna stabilnost izvora
- Veliki, jasni LCD čitljiv je čak i na sunčevoj svjetlosti i ima pozadinsko osvjetljenje
- Velika memorija s tekstualnom oznakom i vremenskom oznakom
- Izbacite memoriju na USB flash pogon samo jednim gumbom
- KITS™ softver za izvješćivanje za snimanje i izvješćivanje
- Autotest mjerač snage s 1% točnosti i 31 kalibriran
- Sljediva izvješća o kalibraciji: mjerači snage i linearnost, izvori i stabilnost
- Izmjenjivi priključci s poklopcem za zaštitu od prašine i nagibnim nosačem
- Generator/detektor ispitnog tona s višestrukim vlaknima
- Dugi vijek trajanja alkalne baterije s vanjskim napajanjem/punjačem preko Micro USB-a
Isporuka uključuje
- Filtri s omotom trna, 50 i 62,5 oko OPT701
- SC/SC adapter OPT046
