PCE Instruments PCE-CL 20 uređaj za traženje vodova praćenje retka
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
21 kom. - zaliha Njemačka
Broj
Ukupno (349,00 € / komad)
349,00 €
sa PDV-om
Istaknuti proizvodi i detalji
PCE Instruments PCE-CL 20 uređaj za traženje vodova praćenje retka
- Funkcija osvjetljenja na oba uređaja
- Pozadinsko osvjetljenje na jedinici prijemnika
- zvučni signal kada je linija detektirana
- jednostavno otkrivanje kratkih spojeva
- ručno podešavanje osjetljivosti
- Isporuka sa šipkom za uzemljenje
Tehnički podaci
- Izlazni signal 125kHz
- područje identifikacije vanjskog napona
- DC 12 ... 400V ±2,5% AC 12... 400V (50... 60Hz) ±2,5%
- LCD zaslon
- maksimalni napon max 400 V AC/DC
- Kategorija prenapona CAT III 300 V
- Stupanj nečistoće: 2
- Napajanje 9 V blok baterija
- Potrošnja struje (minimalni napon) cca 31 mA
- Potrošnja struje (maksimalni napon) cca 115 mA
- Osigurač F 0.5A 500V 6.3x32mm
- Radni uvjeti 0 ... +40 °C, rel. vlažnost< 80%
- Uvjeti skladištenja -20 ... +60 °C, rel. vlažnost< 80%
- Dimenzije 190 x 89 x 42,5 mm
- Težina oko 420 g (uključujući bateriju)
- Tehnička specifikacija za linijski lokator (prijemnik)
- Dubina detekcije ovisi o materijalu i primjeni
- jednopolna primjena približno 0 ... 2 m
- dvopolna primjena cca. 0 ... 0,5 m
- jednostavna prstenasta linija Do 2,5 m
- Detekcija napona mreže približno 0 ... 0,4 m
- LCD zaslon
- Napajanje 6 x 1,5V AAA baterije
- Potrošnja struje (minimalni napon) cca 32 mA
- Potrošnja struje (maksimalni napon) cca 89 mA
- Uvjeti okoline 0 ... +40 °C, rel. vlažnost< 80%
- Uvjeti skladištenja -20 ... +60 °C, rel. vlažnost< 80%
- Dimenzije 241,5 x 78 x 38,5 mm
- Težina cca 350 g (uključujući baterije)
- Vrsta proizvoda
uređaj za traženje vodova
- Funkcija
praćenje retka
- Optički prikaz
da
- Akustički zaslon
da
- Prikaz
LCD
- dim.
(D x Š x V) 190 x 89 x 42 mm
- Težina
420 g
- Radni napon
9 V
- Težina, napomena
odašiljač/prijamnik
- Kategorija mjerenja
CAT III 300 V
- Širina
89 mm
- Visina
42 mm
- Dužina
190 mm
- Tip
PCE-CL 20
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2452309 PCE Instruments PCE-CL 20 uređaj za traženje vodova praćenje retka
Upute za rad i sigurnost
Upute za rad i sigurnost 2452309 PCE Instruments PCE-CL 20 uređaj za traženje vodova praćenje retka
Opis
Kabelski lokator PCE-CL 20 za jednopolnu ili dvopolnu upotrebu / funkcija svjetiljke na oba uređaja / zaslon s pozadinskim osvjetljenjem na prijemniku / za provjeru električnih krugova i vodova / točna lokalizacija kratkih spojeva PCE-CL 20 lokator kabela omogućuje napon i mogu se pronaći beznaponski vodovi. Osim električnih kabela, tražilo cijevi otkriva i plinske ili vodovodne cijevi koje su u zidu ili u zemlji. S linijskim tražilom moguće je detektirati kratke spojeve i osigurače. To je razlog zašto je tražilo cijevi dobro prikladno za ispitivanje odgovarajućeg zida prije bušenja kako bi se osiguralo da cijevi nisu pogođene. Tragač linija sastoji se od dva pojedinačna uređaja. S jedne strane se nalazi prijemna jedinica, a s druge strane tražilo kabela je opremljeno generatorom signala. Kako bi mogli raditi u mračnom okruženju, oba uređaja tražila linija opremljena su svjetlosnom funkcijom. Tri LED diode na oba uređaja osiguravaju savršeno osvjetljenje. Uz svjetlosnu funkciju, prijemnik ima i opciju aktiviranja pozadinskog osvjetljenja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje

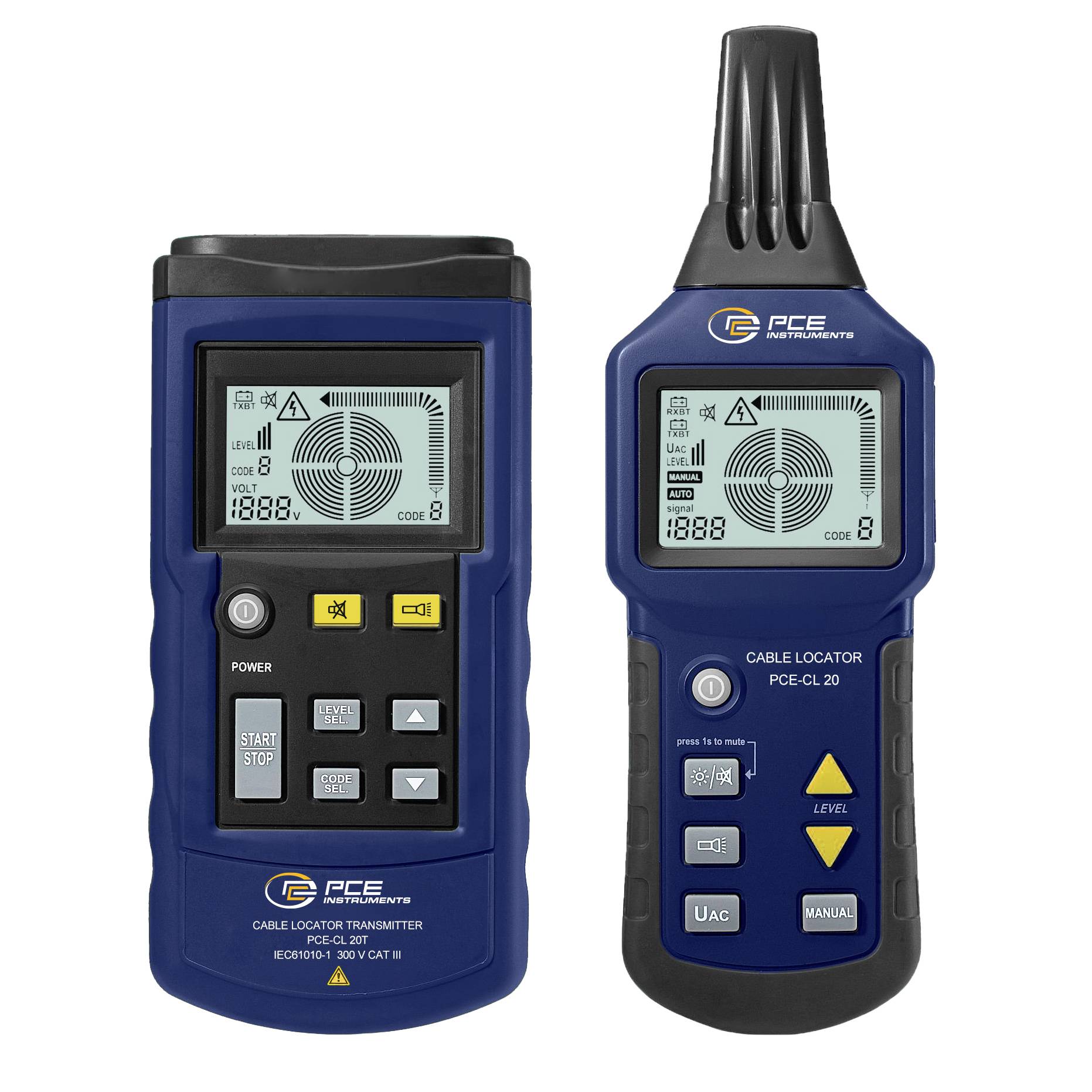

- 1 x kabelski lokator PCE-CL 20 (1 x odašiljač i 1 x prijemnik)
- 2 x aligator kopče
- 2 x mjerni vrh
- 2 x ispitne žice
- 1 x šipka za uzemljenje
- 1 x naramenica
- 1 x torbica za nošenje
- 1 x 9 V blok baterija
- 6 x 1,5 V AAA baterije
- 1 upute za rukovanje.
