TDE Instruments DPM72-MPPV prikaz procesa

Inovativni, individualni i višenamjenski: Grafički višenamjenski mjerni uređaji DPM72-MPP, -MPPV i -MPPA s RGB pozadinskim osvjetljenjem karakteriziraju opsežne funkcije i mogućnosti prikaza. Ovisno o dizajnu, podržani su analogni tipovi mjerenja signala (2 ×) 0/2 do 10 V i/ili (2 ×) 0/4 do 20 mA DC. Do četiri parametra mogu se prikazati istovremeno na višestrukom zaslonu visoke kvalitete, a vrijednosti praga mogu se osigurati s pojedinačnim upozorenjima u boji, koja zatim skreću pozornost na sebe putem svjetla u boji ili bljeskanja. Zbog odabira sučelja za individualnu konfiguraciju i prijenosa mjernih podataka u stvarnom vremenu, mjerni uređaji DPM72 mogu se koristiti na različite načine i idealni su za širok raspon industrijskih primjena. Kontinuirani prijenos podataka moguć je putem USB-a ili RS485-Modbusa, ali i bežično putem radija (2,4 GHz mesh mreža). Višenamjenski mjerni uređaji posebno su traženi u području daljinskog nadzora strojnih i pogonskih podataka, pogotovo jer su dostupni i bez zaslona kao verzija s DIN tračnicom. Osim toga, modeli imaju funkciju brojanja s zadržavanjem podataka. To znači da se mogu implementirati brojači radnih sati ili brojači vremena za prekoračenje i pad ispod pragova, kao i brojanje pojedinačnih impulsa (MPP) ili dvostruko brojanje impulsa (MPPV).

Opsežna prilagodljivost

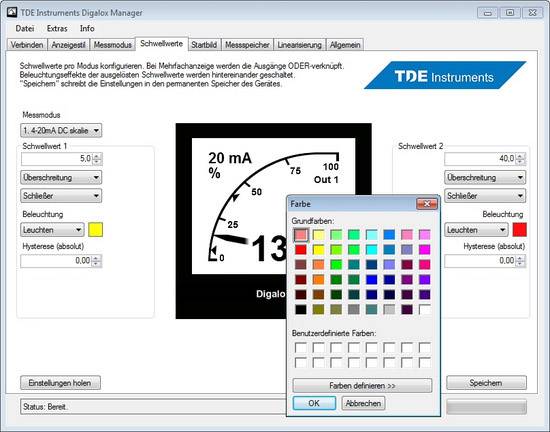

Pomoću softvera za konfiguraciju ""Digalox Manager"" mjerni uređaji se mogu individualno postaviti - na primjer, moguće je učitati vlastite tekstove ili početnu sliku prilagođenu korisniku. Individualno podesive vrijednosti praga mogu biti opremljene različitim upozorenjima u boji, na primjer, zaslon može svijetliti plavo ili treptati crveno. Otklon ljestvice i označavanje, dizajn zaslona i još mnogo toga može se prilagoditi prema potrebi, kao i skaliranje izmjerene vrijednosti i linearizacija.

grafički prikaz

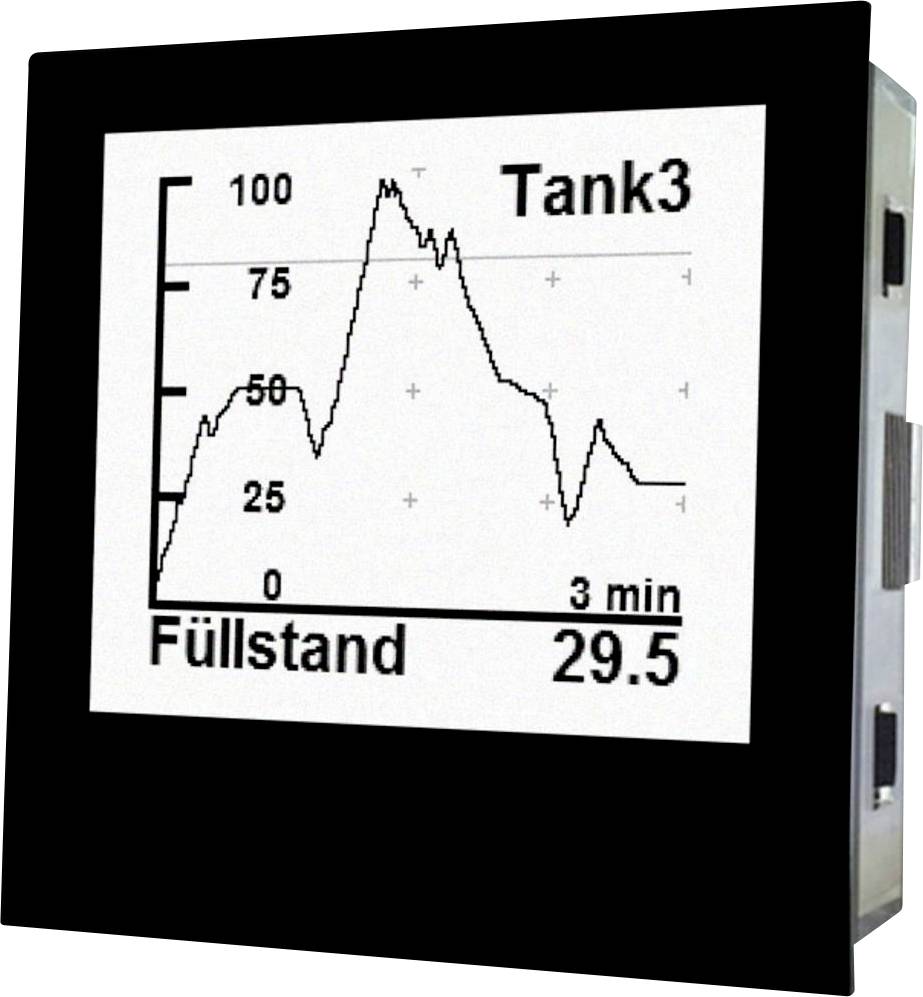

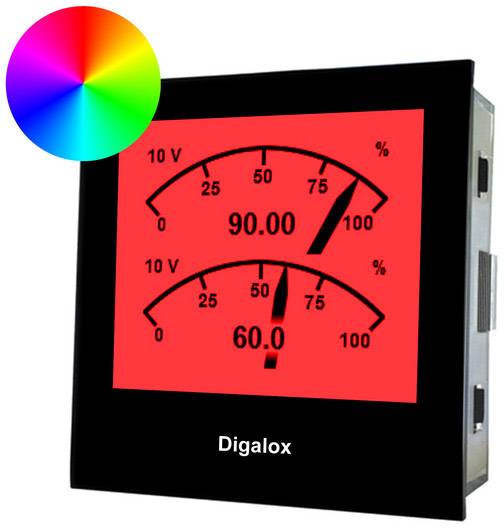

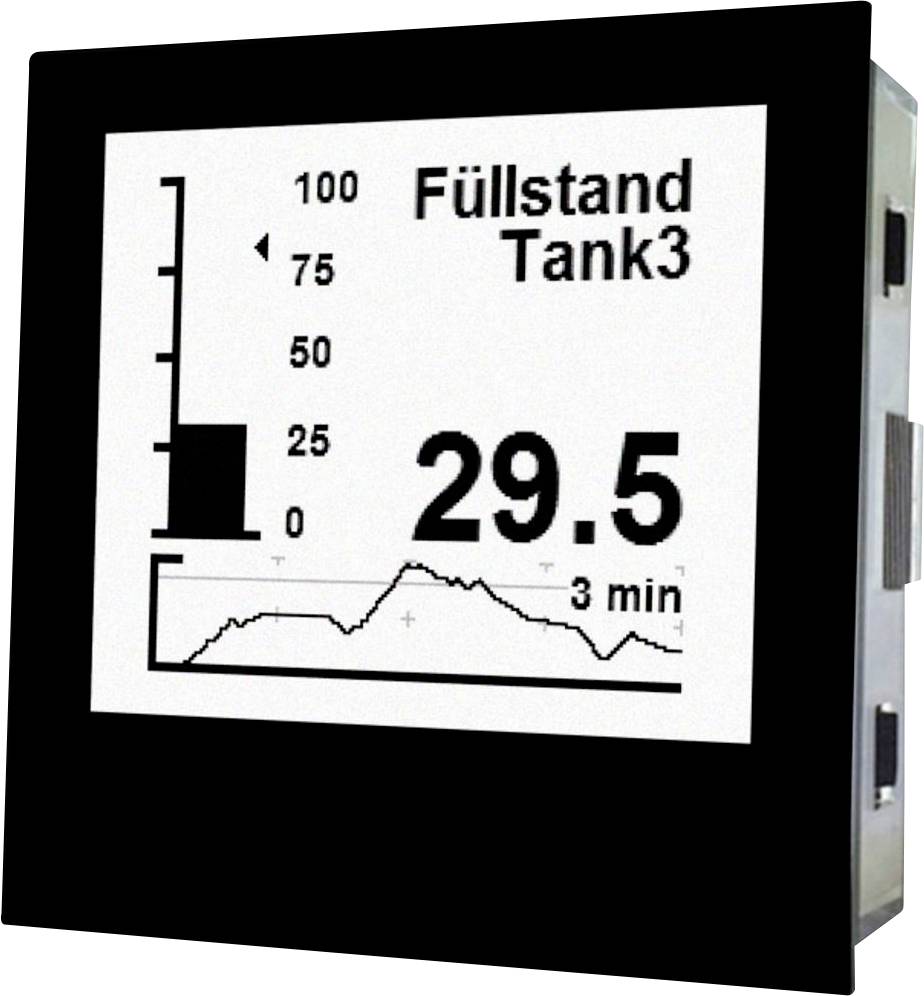

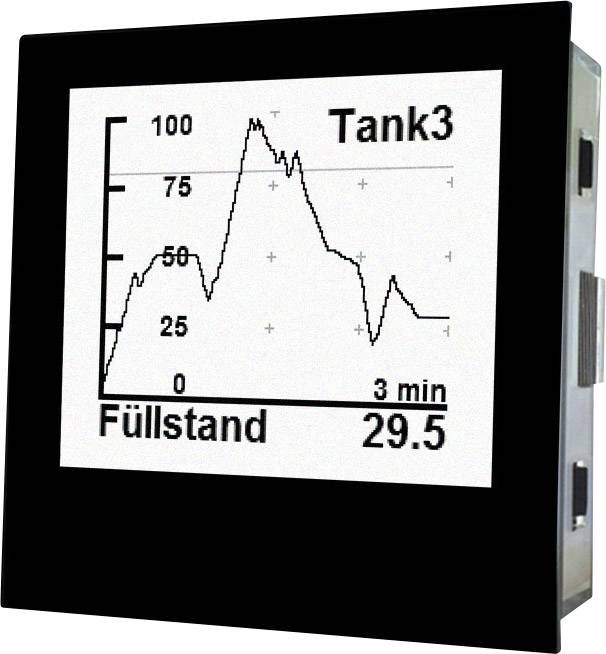

Grafički zaslon visoke kvalitete sa 16 nijansi sive i RGB pozadinskim osvjetljenjem prikazuje do četiri parametra istovremeno u različitim načinima prikaza na dvostrukom zaslonu, npr. s lako čitljivom grafikom pokazivača, putem digitalnog zaslona ili stupčastog grafikona. Drugi mogući dizajni zaslona su popularni prikaz razine punjenja ili prikaz izmjerenih vrijednosti tijekom vremena.

sklopni izlazi

Dva galvanski izolirana izlaza alarma omogućuju aktiviranje alarma kada se dosegnu pojedinačno podesive vrijednosti praga. Korisnik može biti svjestan posebnih događaja, kao što je prekoračenje maksimalne vrijednosti, pomoću obojenog bljeskanja ili osvjetljenja.

Sučelja i snimanje mjernih podataka

Zbog niza različitih sučelja, mjerni uređaji DPM72 mogu se koristiti gotovo univerzalno. Izmjerene vrijednosti mogu se prenositi bilo putem galvanski izoliranog USB sučelja ili RS485-Modbus protokola, ili bežično putem XBEE radio tehnologije (2,4 GHz mesh mreža). To također omogućuje neproblematičnu modernizaciju sustava starijih ili tehnički zastarjelih strojeva (retrofit) bez njihove zamjene, što je skupo i dugotrajno.
