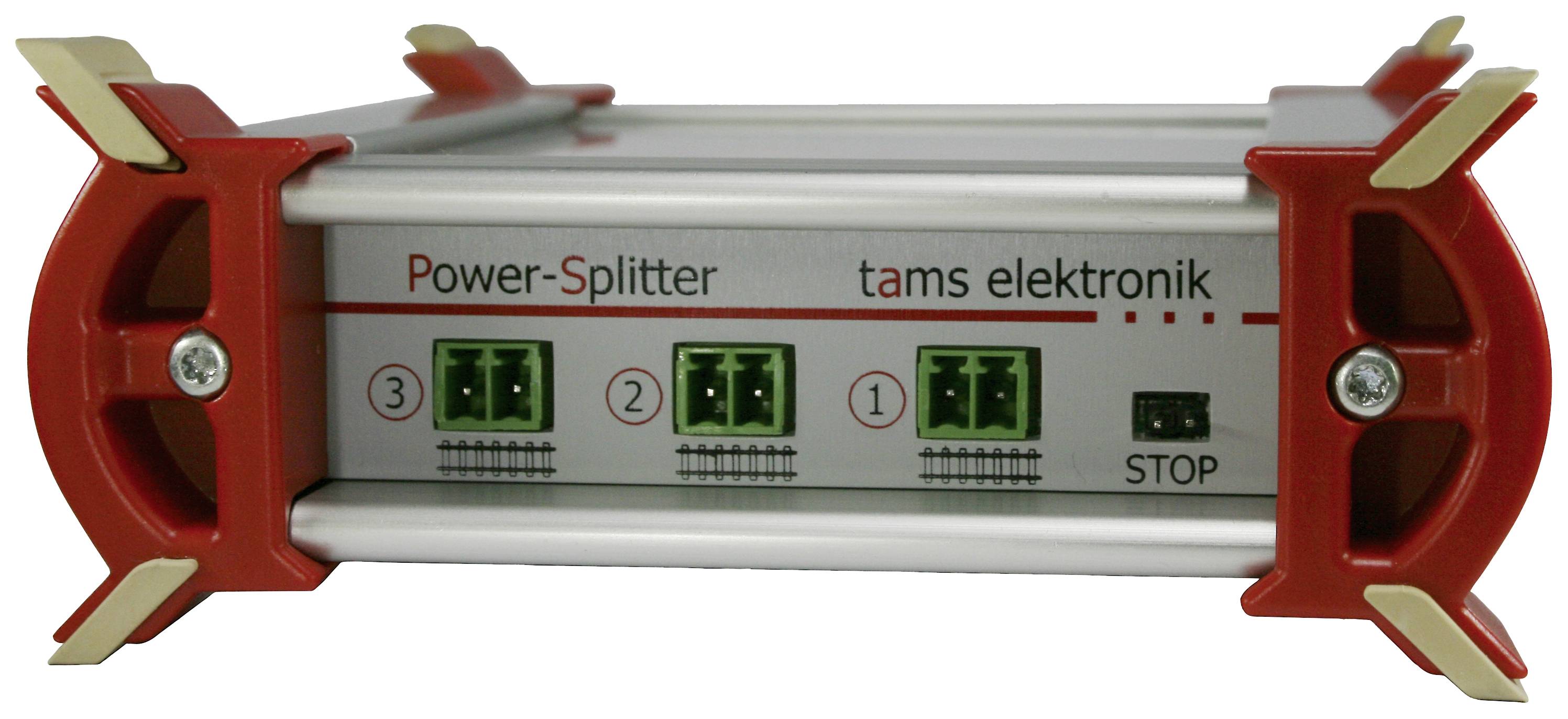

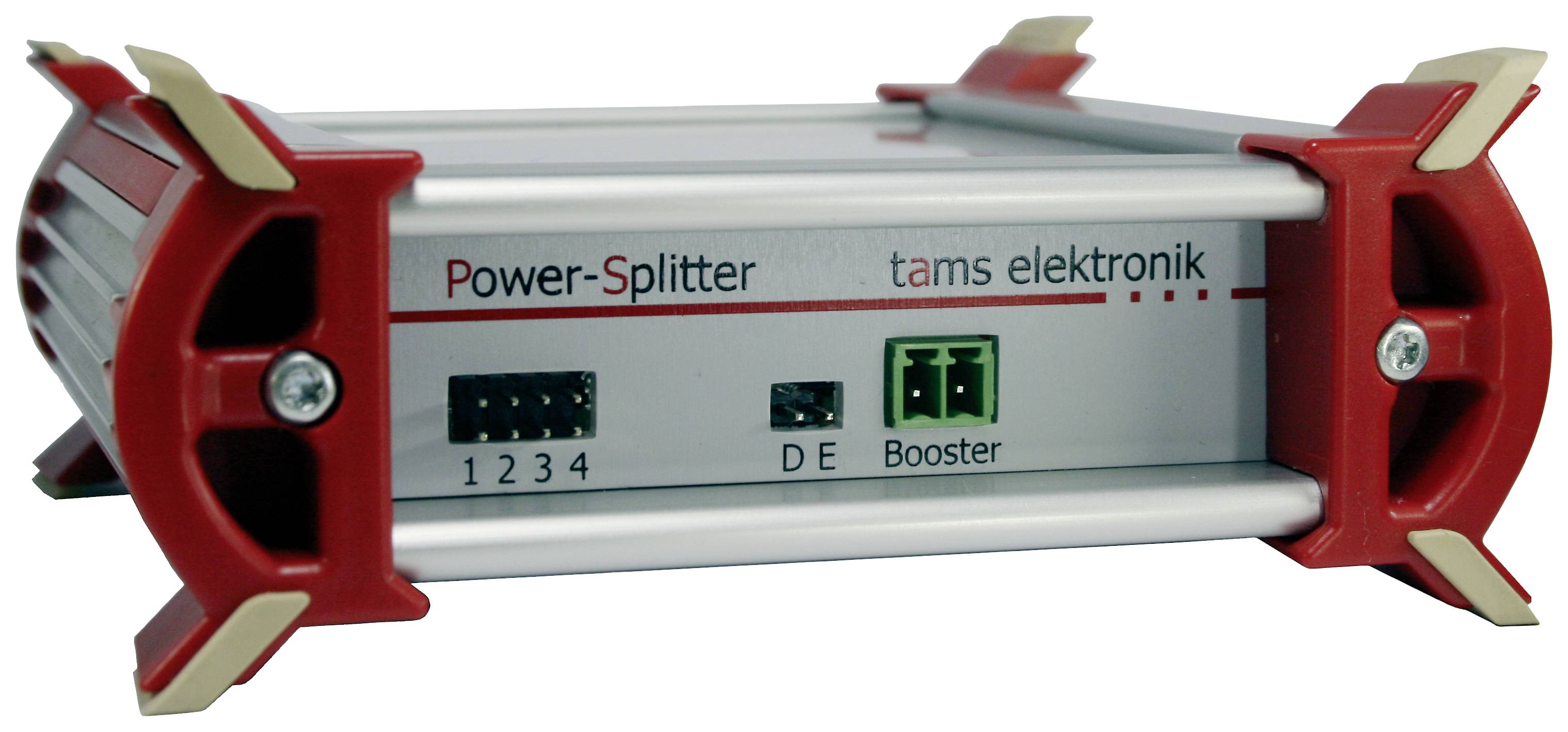

TAMS Elektronik 40-20106-01 Power Splitter, Baustein dekoder uključivanja dcc

Razdjelnik snage dijeli izlaznu struju pojačala u dva ili tri dijela s maksimalnom strujom od 2 ili 3 A. Time se omogućuje korištenje raspoložive struje pojačanja čak i kod manjih nazivnih veličina. Budući da prati samo struju u sekcijama i ne intervenira u upravljanje pojačivačem, može se koristiti sa svim pojačivačima.

Apsolutni sinkronicitet: Prilikom križanja razdjelnih točaka između krugova za pojačavanje koji se napajaju različitim pojačivačima, javljaju se izjednačujuće struje koje u najgorem slučaju uzrokuju kratke spojeve. Osim toga, razlike između digitalnih signala u dva pojačivača mogu poremetiti digitalnu vožnju. Čak i kada se koriste identični pojačivači, opisani problemi mogu se pojaviti kao rezultat tolerancija komponenti. Kada se koristi razdjelnik snage, izlazni napon i vrijeme propusnosti digitalnih signala su apsolutno sinkroni u svim spojenim dijelovima. To osigurava da se točke razdvajanja između sekcija mogu prijeći bez ikakvih problema.

Opcione veze:
Kratki spoj povratne linije: DCC usklađen
Vanjski gumb za zaustavljanje u nuždi za isključivanje svih sekcija u isto vrijeme

Postavke s kratkospojnicima (mostovi kratkog spoja):
Broj aktivnih sekcija: 2 ili 3
Maksimalna struja u sekcijama: 2A ili 3A posebno za svaku sekciju

Postavke uz pomoć programiranja glavne staze (POM):
Adrese skretnica za odvojeno uključivanje/isključivanje dvije ili tri sekcije za pojačavanje s DCC naredbama za skretnice
Adresa skretnice za uključivanje/isključivanje čuvara s naredbama DCC skretnice
Osjetljivost na kratki spoj: 50...350 ms
Vrijeme ponovnog pokretanja nakon kratkog spoja: 4...9 s
Automatsko isključivanje zbog kratkog spoja: Isključivanje svih žica ili samo zahvaćene žice
Vrijeme ulaska: 300...500 ms

LED prikazi.
Žica uključena/isključena
Kratki spoj u spojenoj sekciji za povišenje tlaka
Pritisnuta tipka za zaustavljanje u nuždi
