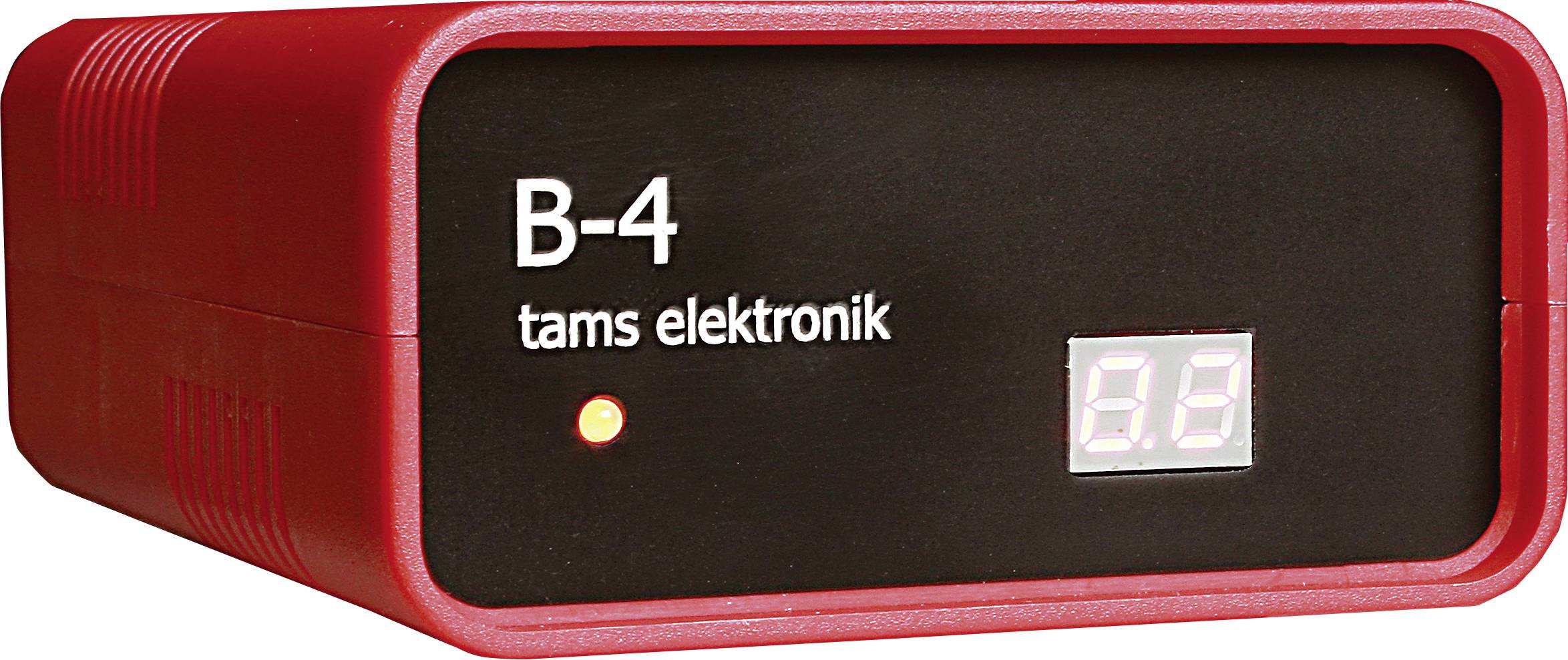

TAMS Elektronik 40-19417-01-C Booster B-4 mit Display booster-link dcc, mfx, mm

DCC-kompatibilno sučelje za pojačalo (3-pinsko / "CDE") za spajanje na DCC-kompatibilno sučelje za pojačalo centralne jedinice ili izlaz tračnica centralne jedinice. Regulirani višeprotokolni pojačivač za korištenje s MM, DCC ili mfx komandnim stanicama. Za sustave s povratnom informacijom putem RailCom-a i sa simetričnim naponom tračnica. Podesiva osjetljivost kratkog spoja i napon tračnica (10 - 20 V, u koracima od 1 V). RailCom isključenje pojačivača može se uključiti/isključiti. Isključivanje zbog unutarnjeg kratkog spoja koje se također može isključiti. Maks. napon tračnica 18 V; 5 A (regulirano), moguće podešavanje na 12 - 24 V (regulirano). Napon napajanja 12 -18 V (ovisno o postavljenom naponu tračnica).

Električna svojstva:
Napajanje: AC transformator (12–20 V) ili DC napajanje (12–26 V)
Maksimalna izlazna struja: 2,0 do 5,0 A, podesivo u koracima od 1 A
Izlazni napon: 10 do 24 volta digitalni napon (reguliran), podesiv u koracima od 1 V
Izlazni signal: simetričan

LED na prednjoj strani pojačala za označavanje radnog statusa ili nastalih problema:
Operativna spremnost
Kratki spoj na izlazu iz pruge
Pojačivač isključen putem naredbe prekidača
Pojačivač se isključuje nakon što se aktivira nadzorni uređaj
Booster se isključio nakon prekoračenja maksimalne dopuštene temperature
Nedostaje signal iz kontrolnog centra
Započni programiranje

Zaslon:
Tijekom rada: trenutna potrošnja snage u pojačivačkom krugu [A]
Nakon kratkog spoja: preostale sekunde do ponovnog pokretanja
Tijekom programiranja: Prikaz postavljenih CV vrijednosti

Sigurnosne značajke:
Isključivanje zbog kratkog spoja: unutarnje isključivanje zbog kratkog spoja ili povratna informacija o kratkom spoju digitalnom kontrolnom centru putem CDE sučelja za pojačavanje; automatsko ponovno pokretanje nakon kratkog spoja; Upozorenje na kratki spoj za PC upravljačku jedinicu
Isključite u slučaju previsoke temperature
Funkcija nadzora u sustavima kojima upravlja računalo

Konfiguracija putem programiranja glavnih tračnica (POM) ili (uz manja ograničenja) postavljanjem kratkospojnika (jumpera):
Napon tračnica: 10 – 24 V, podesivo u koracima od 1 V
Vrijeme ponovnog pokretanja nakon kratkog spoja: 4 – 10 sekundi, podesivo u koracima od 1 sekunde
Maks. struja tračnica (struja kratkog spoja): 2 – 5 A, podesivo u koracima od 1 A
RailCom: aktivan ili neaktivan
Isključivanje DCC prekidačem: aktivno ili neaktivno
Nadzornik: aktivan ili neaktivan
Granica upozorenja na kratki spoj: 0,2 – 1 A, podesivo u koracima od 0,2 A
Vrijeme ponovnog pokretanja nakon 5 kratkih spojeva: 0 – 100 sek.

Ovaj tekst je strojno preveden.
