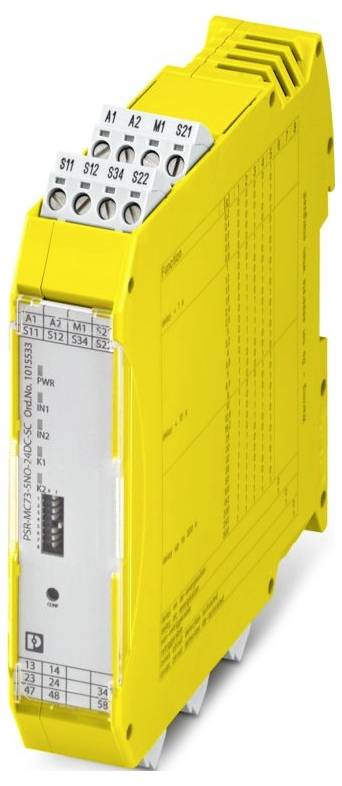

sigurnosni relej PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 zatvarač (Š x V x D) 22.5 x 112.2 x 114.5 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sigurnosni relej
Priključak
vijčani priključak
Tip
PSR-MC73-5NO-1DO-24DC-SC
Vrijeme odziva
50 ms
Tehnički list (PDF)
Broj
Ukupno (439,00 € / komad)
439,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: PSRmini
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 22,5 mm
- Visina: 112,2 mm
- Dubina: 114,5 mm
- Materijal kućišta: PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -35 °C ... 60 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, 2 g
- Duljina skidanja izolacije: 7 mm
- Općenito: Općenito
- Položaj ugradnje: vertikalni ili horizontalni
- Maksimalna disipacija snage u nominalnim uvjetima: 8,1 W (pri US = 30 V, IL² = 108 A²)
- CE: CE
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja energije:< 3,2 mA (tipično za SAD)
- Priključak vodiča: Priključak vodiča
- Frekvencija prebacivanja: 0,5 Hz (ovisno o postavljenom vremenu odgode)
- Struja: maks. 100 mA
- Upute za instalaciju: pogledajte krivulju smanjenja snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- Udar: 10 g (rad), 15 g (transport)
- Napon: ekvivalent američkom
- Zaštitni krug: supresorska dioda
- Prikaz statusa: 5 x LED dvobojnih
- Preklopni napon: min. 12 V AC/DC; maks. 250 V AC/DC (pratite krivulju opterećenja)
- Oznaka: A1/A2
- Primjena: Zaustavljanje u nuždi; sigurnosna vrata; svjetlosna zavjesa
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: min. 5 mA; maks. 6 A
- Opis izlaza: PNP; nije sigurnosno orijentiran
- Maksimalna udarna struja: 500 mA (Δt = 100 ms pri Us)
- Konfiguracija kontakata: 5 puteva za omogućavanje struje
- Maksimalna kontinuirana struja: 6 A
- Nazivni napon izolacije: 250 V AC
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20% / +25%
- Nazivna struja upravljačkog napajanja IS: tip. 80 mA
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Mehanički vijek trajanja: 10 x 10⁶ ciklusa preklapanja
- Tipično vrijeme odgovora:< 50 ms (automatski start);< 50 ms (ručno, nadzirani start)
- Tipično vrijeme recidiva:< 25 ms (kada se upravlja putem S12 i S22 (samo za trenutne kontakte));< 10 ms (kada se upravlja putem A1 | upravljanje specifično za aplikaciju putem A1/A2 nije dopušteno)
- Materijal kontakta: AgCuNi +0,2 µm ... 0,4 µm Au / AgSnO2 +0,2 µm Au
- Preklopni kapacitet: 4 A (24 V (DC13)); 3 A (230 V (AC 15))
- Izlazni osigurač: 6 A gL/gG; 4 A gL/gG (za primjene s niskim opterećenjem)
- Vrsta releja: Elektromehanički relej s pozitivno vođenim kontaktima prema IEC/EN 61810-3
- Vremena: Vremena
- Tip. Vrijeme odziva kod Us: 500 ms (kada se A1 kontrolira kod Us)
- Vrijeme ponovnog pokretanja: 500 ms (nakon zahtjeva za sigurnosnu funkciju)
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Vidi podatkovni list, poglavlje "Koordinacija izolacije".
- Vrijeme filtra: maks. 1 ms (širina ispitnog impulsa niski ispitni impulsi); min. 21 ms (frekvencija testnih impulsa niski testni impulsi)
- Broj izlaza: 2
- Preklopni kapacitet: min. 60 mW
- Kvadr. Ukupna struja: 108 A² (imajte na umu smanjenje nazivne snage)
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e (4 A DC13 | 3 A AC15, 8760 ciklusa preklapanja/godini)
- Razina sigurnosnog integriteta (SIL): 3
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- Opis ulaza: nije sigurnosno orijentiran
- Broj ulaza: 1
- Raspon ulaznog napona signala "0": 0 V DC ... 5 V istosmjerne struje
- Raspon ulaznog napona signala "1": 11 V DC ... Napajanje 30 V / DC.
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Potrošnja energije u SAD-u: tipično 1,92 W
- Kategorija zaustavljanja: 0;1
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja
- Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja: Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja
- Vrijeme ponovnog pokretanja:< 1 s (vrijeme pokretanja)
- Raspon ulazne struje signala "0": 0 mA ... 2 mA
- Simultanost: ∞
- Granična frekvencija: min. 0 Hz; maks. 1 Hz
- Najveći dopušteni ukupni otpor linije: 150 Ω
- Digitalno: Početni krug (S34): Digitalno: Početni krug (S34)
- Izvješće: M1: Izvješće: M1
- Zaštita od kratkog spoja: da
- Raspon vremena odgode: 0,2 s ... 300 s ±5 % (podesivo za 47/48/58)
- Digitalni: Strujni krug senzora (S12, S22): Digitalni: Strujni krug senzora (S12, S22)
- Relej: Omogućavanje strujnih putova (13/14, 23/24/34, 47/48/58): Relej: Omogućavanje strujnih putova (13/14, 23/24/34, 47/48/58)
- Traka: S11, S21: Traka: S11, S21
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sigurnosni relej
- Tip
PSR-MC73-5NO-1DO-24DC-SC
- Priključak
vijčani priključak
- Vrijeme odziva
50 ms
- Vrsta kontakta
5 zatvarač
- Preklopni napon (maks.)
250 V DC/AC
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
- Dozvole (Senzori)
CE
IP20
- Radna temperatura (min.)
-35 °C
- Radna temperatura (maks.)
60 °C
- Dubina
114.5 mm
- Širina
22.5 mm
- Visina
112.2 mm
- dim.
(Š x V x D) 22.5 x 112.2 x 114.5 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3561618 sigurnosni relej PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 zatvarač (Š x V x D) 22.5 x 112.2 x 114.5 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3561618 sigurnosni relej PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 zatvarač (Š x V x D) 22.5 x 112.2 x 114.5 mm 1 St.
Opis
Sigurnosni releji za zaustavljanje u nuždi, sigurnosna vrata, svjetlosne zavjese do SIL 3, kat. 4, PL e, rad s 1 ili 2 kanala, detekcija križnog spoja, ponovno aktiviranje, odgoda ispada/uključivanja 0,2 s do 300 s, 5 putova omogućavanja struje, US = 24 V DC, utični vijčani priključak
