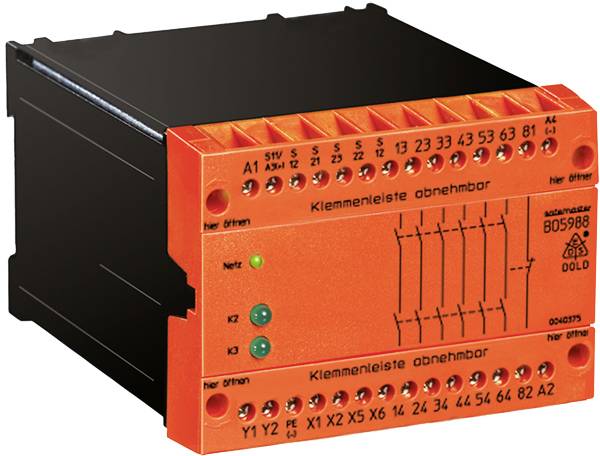

sigurnosni relej BO5988.47/124 DC24V + AC230V 1-10s Dold Radni napon (broj): 24 V/DC, 230 V/AC 3 zatvarač, 1 otvarač (Š
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosni relej
Priključak
vijčana stezaljka
Radni napon
24 V/DC
230 V/AC
Tip
BO5988.47/124 DC24V + AC230V 1-10s
Vrijeme odziva
100 ms
Tehnički list (PDF)
Broj
Ukupno (709,00 € / komad)
709,00 €
sa PDV-om
Tehnički podaci
- Mehanički vijek trajanja: 30 x 106Ciklusi prebacivanja
- Životni vijek električne struje pri AC 230 V, 6 A, cos phi = 1
- Neposredni kontakti:>5 x 105Preklopni ciklusi BO 5988.47 ISKLJUČENO - odgođen normalno otvoren kontakt>2 x 105Ciklusi prebacivanja
- Dopuštena frekvencija uključivanja: 6 000 ciklusa uključivanja / h
- Raspon radne temperature: - 15 ... + 50 ° C
- Kućište: termoplastično s ponašanjem V0 prema UL Subj. 94
- Težina: 850 g
- Brzo pričvršćivanje: tračnica s gornjim šeširom
- Konfiguracija kontakta: 1 NO kontakt kasni, 1 NC kontakt kao signalni kontakt
- Sklopni kapacitet: vidi tehnički list
- Vrsta proizvoda
sigurnosni relej
- Tip
BO5988.47/124 DC24V + AC230V 1-10s
- Priključak
vijčana stezaljka
- Radni napon
24 V/DC
230 V/AC
- Vrijeme odziva
100 ms
- Vrsta kontakta
3 zatvarač
1 otvarač
IP20
IP40
- Radna temperatura (min.)
-15 °C
- Radna temperatura (maks.)
+55 °C
- Dubina
121 mm
- Širina
45 mm
- Visina
74 mm
- dim.
(Š x V x D) 45 x 74 x 121 mm
- Sadržaj
1 St.
- Nazivni napon
24 V/DC
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359278 sigurnosni relej BO5988.47/124 DC24V + AC230V 1-10s Dold Radni napon (broj): 24 V/DC, 230 V/AC 3 zatvarač, 1 otvarač (Š
Upute za rad i sigurnost
Upute za rad i sigurnost 2359278 sigurnosni relej BO5988.47/124 DC24V + AC230V 1-10s Dold Radni napon (broj): 24 V/DC, 230 V/AC 3 zatvarač, 1 otvarač (Š
Opis
Zaštita ljudi i strojeva
Krugovi za zaustavljanje u nuždi za strojeve
Nadzor kliznih zaštitnih rešetki
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508
· Izlaz: maks. 6 NO kontakata, 1 NC kontakt ili 1 NO kontakt za AC 250 V.
· Jednokanalno ožičenje
· Otkrivanje kratkog spoja na gumbu za uključivanje
· Povratna petlja X1-X2 za nadzor vanjskih kontaktora
· Integrirana zaštita od kratkog spoja i prenapona
· LED zasloni za kanal 1/2 i napajanje
· Odvojivi priključni blokovi
· Priključak vodiča: također 2 x 1,5 mm2 žica s rukavom i plastičnom ogrlicom
· DIN 46 228-1 / -2 / -3 / -4 ili 2 x 2,5 mm2 žičana žica s rukavcem DIN 46 228-1 / -2 / -3
· Širina 100 mm
Ovaj tekst je strojno preveden.
Krugovi za zaustavljanje u nuždi za strojeve
Nadzor kliznih zaštitnih rešetki
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508
· Izlaz: maks. 6 NO kontakata, 1 NC kontakt ili 1 NO kontakt za AC 250 V.
· Jednokanalno ožičenje
· Otkrivanje kratkog spoja na gumbu za uključivanje
· Povratna petlja X1-X2 za nadzor vanjskih kontaktora
· Integrirana zaštita od kratkog spoja i prenapona
· LED zasloni za kanal 1/2 i napajanje
· Odvojivi priključni blokovi
· Priključak vodiča: također 2 x 1,5 mm2 žica s rukavom i plastičnom ogrlicom
· DIN 46 228-1 / -2 / -3 / -4 ili 2 x 2,5 mm2 žičana žica s rukavcem DIN 46 228-1 / -2 / -3
· Širina 100 mm
Ovaj tekst je strojno preveden.
