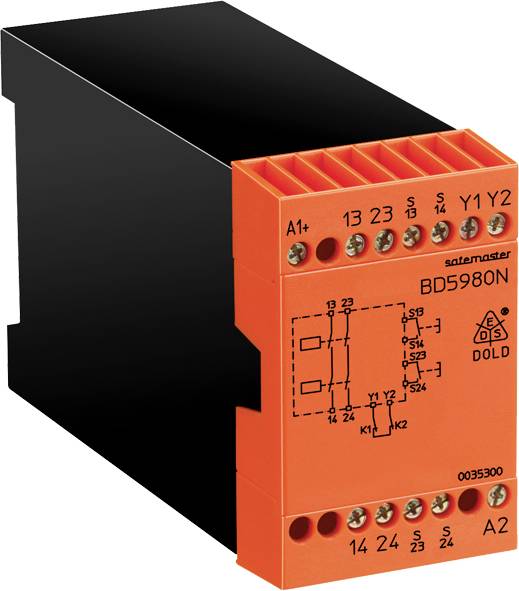

sigurnosni relej BD5980N.02 DC24V Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 45 x 74 x 121 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosni relej
Priključak
vijčana stezaljka
Radni napon
24 V/DC
Tip
BD5980N.02 DC24V
Vrijeme odziva
30 ms
Tehnički list (PDF)
Broj
Ukupno (479,00 € / komad)
479,00 €
sa PDV-om
Istaknuti proizvodi i detalji
sigurnosni relej BD5980N.02 DC24V Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 45 x 74 x 121 mm 1 St.
- Kompaktno upravljanje spremno za povezivanje s dvije ruke
- Ušteda troškova uklanjanjem konvencionalnih kontrola kontaktora
- Nadzor vanjskih kontaktora radi povećanja broja kontakata putem povratne petlje Y1 - Y2
- Tipski ispitani sklop prema zahtjevima udruženja osiguravatelja od odgovornosti poslodavaca
Tehnički podaci
- Raspon napona: AC 0,8 ... 1.1 UN
- pri 10% zaostalog talasa: DC 0,9 ... 1.2 UN
- pri 48% zaostalog talasa: DC 0,8 ... 1.1 UN
- Nominalna potrošnja: AC 24 V ... 230 V 4,0 VA
- DC 24 V 2,5 W.
- Nazivna frekvencija: 50/60 Hz
- Vrijeme odgode zahtjeva simultanosti: 0,5 s
- Upravljački kontakti: 2 x 1 normalno otvoren kontakt
- Struja preko upravljačkih kontakata: 35 mA na 24 V.
- Kontrolni vodovi ne smiju prelaziti duljinu od 30 m i moraju se polagati odvojeno od vodova vodova.
- Zaštita uređaja: interno s PTC-om
- Vrsta kontakta: Relej s pozitivnim pogonom
- Nominalni izlazni napon: AC 250 V
- DC: vidjeti krivulju ograničenja luka
- Toplinska struja Ith: vidi krivulju granične vrijednosti kontinuirane struje
- Sklopni kapacitet prema AC 15: 3 A / AC 230V IEC / EN 60 947-5-1
- na bazi izmjenične struje 15: 6 A / AC 230V pri 0,25 Hz
- prema DC 13: 2 A / DC 24 V IEC / EN 60 947-5-1
- na osnovi DC 13: 6 A / DC 24 V pri 0,1 Hz
- Životni vijek električne struje pri izmjeničnom naponu 230 V, 6 A, cos ϕ = 1:>5 x 105 Ciklusi prebacivanja
- Dopuštena frekvencija uključivanja: maks. 1200 ciklusa uključivanja / h
- Snaga kratkog spoja
- maks. osigurač: 6 A gG / gL IEC / EN 60 947-5-1
- maksimalni prekidač: C 10 A
- Mehanički vijek trajanja: 10 x 106 Ciklusi prebacivanja
- Vrsta proizvoda
sigurnosni relej
- Tip
BD5980N.02 DC24V
- Priključak
vijčana stezaljka
- Radni napon
24 V/DC
- Vrijeme odziva
30 ms
- Vrsta kontakta
2 zatvarač
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
6 A
IP20
IP40
- Radna temperatura (min.)
-15 °C
- Radna temperatura (maks.)
+55 °C
- Dubina
121 mm
- Širina
45 mm
- Visina
74 mm
- dim.
(Š x V x D) 45 x 74 x 121 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359268 sigurnosni relej BD5980N.02 DC24V Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 45 x 74 x 121 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2359268 sigurnosni relej BD5980N.02 DC24V Dold Radni napon (broj): 24 V/DC 2 zatvarač (Š x V x D) 45 x 74 x 121 mm 1 St.
Opis
BD 5980N koristi se za sigurnosno otpuštanje i prekid sigurnosnog kruga. Može se koristiti za zaštitu ljudi i strojeva u aplikacijama s dvoručnim prekidačima kada pritisnete
Obrada metala, kao i ostali radni strojevi s opasnim pokretima zatvaranja prema EN 574 Kategorija III A.
Upotreba u komandama radnih strojeva s opasnim pokretima zatvaranja za nadzor simultanosti u skladu s EN 574 Kategorija III A.
· Odgovara
Razina izvedbe (PL) c i kategorija 1 prema EN ISO 13849-1: 2008
Ograničenje zahtjeva za SIL (SIL CL) 1 prema IEC / EN 62061
Razina integriteta sigurnosti (SIL 1) prema IEC / EN 61508
Kategorija 1 prema EN 954-1
Razina zaštite tip III-A prema EN 574
· Priključak vodiča: također 2 x 1,5 mm2 užeta žica s rukavcem i plastičnim ovratnikom DIN 46 228-1 / -2 / -3 / -4 ili 2 x 2,5 mm2 užeta žica s rukavcem DIN 46 228-1 / -2 / -3
· 2 uklopna kontakta
· Širina 45 mm
Ovaj tekst je strojno preveden.
Obrada metala, kao i ostali radni strojevi s opasnim pokretima zatvaranja prema EN 574 Kategorija III A.
Upotreba u komandama radnih strojeva s opasnim pokretima zatvaranja za nadzor simultanosti u skladu s EN 574 Kategorija III A.
· Odgovara
Razina izvedbe (PL) c i kategorija 1 prema EN ISO 13849-1: 2008
Ograničenje zahtjeva za SIL (SIL CL) 1 prema IEC / EN 62061
Razina integriteta sigurnosti (SIL 1) prema IEC / EN 61508
Kategorija 1 prema EN 954-1
Razina zaštite tip III-A prema EN 574
· Priključak vodiča: također 2 x 1,5 mm2 užeta žica s rukavcem i plastičnim ovratnikom DIN 46 228-1 / -2 / -3 / -4 ili 2 x 2,5 mm2 užeta žica s rukavcem DIN 46 228-1 / -2 / -3
· 2 uklopna kontakta
· Širina 45 mm
