Siemens 3RT2645-1AP05 kondenzatorski sklopnik 3 zatvarač 296 VA s pomoćnim kontaktom Pogodno za marke (releji): Siemens

EAN:
Šifra proizvođača:
Kataloški br.:

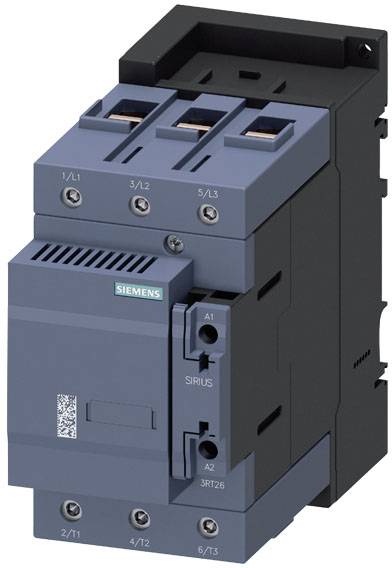

Električki kontaktor tvrtke Siemens, model 'Sirius', uobičajeno korišten u industrijskim primjenama za upravljanje motorima.
Otvoreni razvodni ormar s kabelima i upravljačkim uređajima pored prozora orošenog kišom, kroz koji se nazire industrijski stroj.

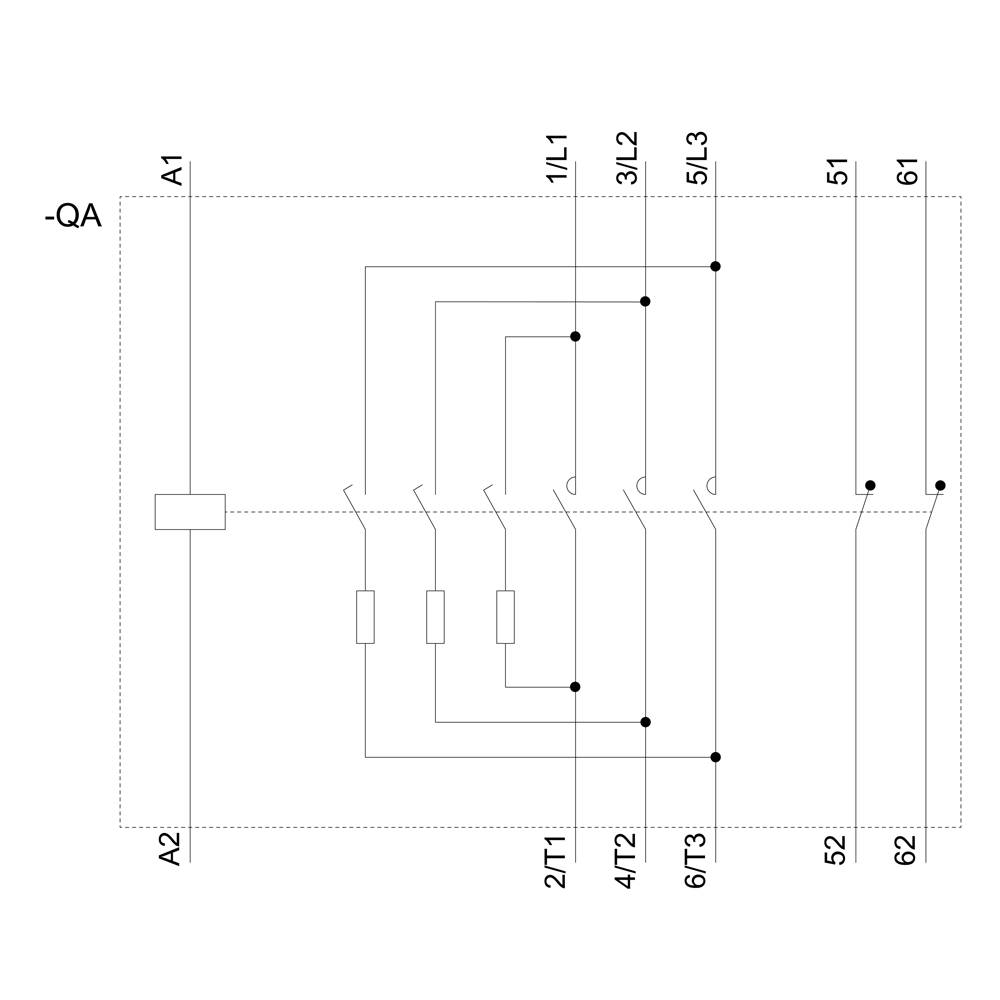

Tehnički nacrt električke sheme s identificiranim priključcima A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61 i 62.

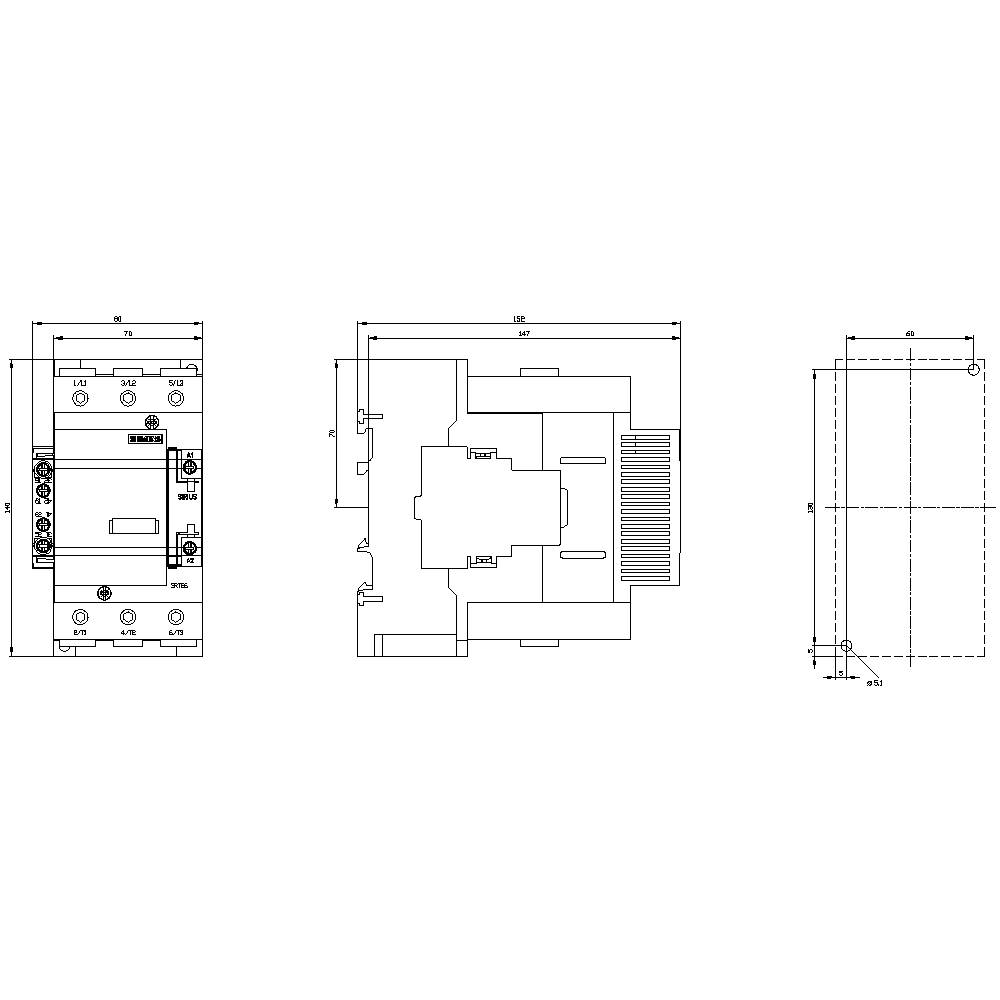

Tehnički nacrt električnog prekidača s prednjim, bočnim i pogledom odozgo. Prikazane su mjere i detalji rasporeda.
1/4
Slika slična
Vrsta proizvoda
kondenzatorski sklopnik
Broj polova
3-polni
Snaga
296 VA
Priključak
vijak
Vrsta ambalaže
Piece
Tehnički list (PDF)
Dostava uto,17.11.
Broj
Ukupno (555,00 € / komad)
555,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Broj NC kontakata / za pomoćne kontakte / koji se mogu priključiti: 1
  • Nadmorska visina postavljanja / iznad razine mora / maksimalno: 2000 m
  • Izvedba osigurača / za zaštitu od kratkog spoja glavnog strujnog kruga / s koordinacijom tipa 1 / potrebna: gG: 250 A (690 V, 50 kA)
  • Izvedba osigurača / za zaštitu od kratkog spoja pomoćne sklopke / potrebna: gG: 10 A (500 V, 1 kA)
  • Zaštita od dodira / na prednjoj strani: sigurna za prste kada se dodiruje okomito sprijeda
  • Položaj ugradnje: može se rotirati +/-180° s okomitom montažnom razinom, može se nagnuti naprijed i natrag za +/- 22,5° s okomitom montažnom razinom
  • Frekvencija prebacivanja / na AC-6b / na 230 V / maksimalno [1/h]: 200
  • Frekvencija prebacivanja / na AC-6b / na 240 V / maksimalno [1/h]: 200
  • Frekvencija prebacivanja / na AC-6b / na 400 V / maksimalno [1/h]: 100
  • Preklopna frekvencija / kod AC-6b / kod 480 V / maksimalno [1/h]: 60
  • Preklopna frekvencija / kod AC-6b / kod 500 V / maksimalno [1/h]: 60
  • Preklopna frekvencija / kod AC-6b / kod 600 V / maksimalno [1/h]: 40
  • Preklopna frekvencija / kod AC-6b / kod 690 V / maksimalno [1/h]: 40
  • Frekvencija prebacivanja / na AC-6b / na 1000 V / maksimalno [1/h]: 40
  • Proširenje proizvoda / pomoćni prekidač: da
  • Područje primjene: za prebacivanje kapacitivnih opterećenja, npr. kondenzatorske baterije ili pretvarači
  • Prividna snaga povlačenja / magnetske zavojnice / pri AC: 296 VA
  • Prividna zaustavna snaga / magnetske zavojnice / pri AC: 19 VA
  • Najveći dopušteni napon za sigurno odvajanje / između svitka i glavnih kontakata: 400 V
  • Stupanj zaštite IP / priključne stezaljke: IP00
  • Vrsta presjeka spojivih vodiča / za AWG vodove / za glavne kontakte: 2x (8 ... 3/0), 1x (6... 3/0)
  • Vrsta presjeka spojivih vodiča / za AWG vodove / za pomoćne kontakte: 2x (20 ... 16), 2x (18... 14), 2 x 12
  • Tip presjeka spojivog vodiča / za glavne kontakte / čvrsti: 2x (10 ... 16 mm²)
  • Presjek spojivog vodiča / za glavne kontakte / pun / minimalno: 10 mm²
  • Presjek spojivog vodiča / za glavne kontakte / pun / maksimalno: 16 mm²
  • Tip presjeka spojivog vodiča / za glavne kontakte / punožilni ili višežilni: 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
  • Presjek spojivog vodiča / za glavne kontakte / višežilni / minimalno: 10 mm²
  • Presjek spojivog vodiča / za glavne kontakte / višežilni / maksimalno: 70 mm²
  • Tip presjeka spojivog vodiča / za glavne kontakte / fino užični / s obradom krajeva jezgre: 2x (10 ... 50 mm²)
  • Tip presjeka spojivog vodiča / za pomoćne kontakte / čvrsti: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Vrsta presjeka spojivog vodiča / za pomoćne kontakte / punožilni ili višežilni: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Tip presjeka spojivog vodiča / za pomoćne kontakte / fino užični / s obradom krajeva jezgre: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Vrsta ambalaže

Piece

Vrsta proizvoda

kondenzatorski sklopnik

Tip

3RT2645-1AP05

Veličina

S3

Broj polova

3-polni

Vrsta kontakta

3 zatvarač

Vrsta pomoćnog kontakta

1 zatvarač

2 otvarač

Kontrola napona (min.)

230 V/AC

Kontrolni napon (maks.)

230 V/AC

Područje upravljačkog napona

230 - 230 V/AC

Prebacivanje napona (min.)

230 V/AC

Preklopni napon (maks.)

1000 V/AC

296 VA

Pogodno za marke

Siemens

Pogodno za seriju

Siemens serija Sirius

Određene značajke

s pomoćnim kontaktom

Vrsta montaže (Relej)

vijčana montaža

zaskočno pričvršćivanje

Priključak

vijak

Električni vijek trajanja

200 000

Mehanički vijek trajanja

3000000

Vrijeme odziva

20 ms

Vrijeme opadanja

25 ms

IP00

Min. temperatura

-25 °C

Maks. temperatura

+60 °C

Širina

80 mm

Visina

140 mm

Dubina

152 mm

dim.

(Š x V x D) 80 x 140 x 152 mm

Sadržaj

1 St.

RoHS-konforno

Da

UKCA

nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2862401 Siemens 3RT2645-1AP05 kondenzatorski sklopnik 3 zatvarač 296 VA s pomoćnim kontaktom Pogodno za marke (releji): Siemens

Upute za rad i sigurnost

Upute za rad i sigurnost 2862401 Siemens 3RT2645-1AP05 kondenzatorski sklopnik 3 zatvarač 296 VA s pomoćnim kontaktom Pogodno za marke (releji): Siemens

Opis

Kondenzatorski sklopnik, AC-6b 75 kVAr, / 400 V, 3-polni, AC 230 V, 50 Hz, pomoćni kontakti: 2 NC, vijčani spoj SIRIUS 3RT26 kondenzatorski sklopnik za preklapanje kapacitivnih trošila, npr. kondenzatorskih baterija ili pretvarača.
Kondenzatorski sklopnici 3RT26 dio su modularnog sustava SIRIUS sa svojim savršeno usklađenim proizvodima. Oni nude konvencionalne pogone za AC i DC rad, kao i elektroničke pogone s AC/DC radom. Impresioniraju svojim visokim performansama u kombinaciji s kompaktnim dizajnom i visokom pouzdanošću kontakta. Mogu se kombinirati s drugim komponentama u hranilici tereta na razne načine. Mnoge kombinacije uređaja testirane su u tvornici. Integrirani pomoćni prekidači smanjuju složenost vaše strukture. Prednji priključci omogućuju jednostavno ožičenje. Kondenzatorski sklopnici 3RT26 otporni su na klimu i odobreni u cijelom svijetu (npr. IEC i UL/CSA).
Dostupni su u različitim veličinama i velikom rasponu snaga u izmjeničnom i istosmjernom radu s tehnologijom vijčanog spajanja.
Sveobuhvatna ponuda dodatne opreme jednaka je za sve veličine.
Kondenzatorski kontaktori 3RT26 zamjenjuju kondenzatorske kontaktore 3RT16.
Jednostavan, učinkovit, uvijek aktualan - modularni sustav SIRIUS.

Ovaj tekst je strojno preveden.
