Name: Siemens 3RT2544-1AP00 kontaktor 2 zatvarač, 2 otvarač 59 kW s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piec
Brand: Siemens
SKU: 2863672
Availability: BackOrder

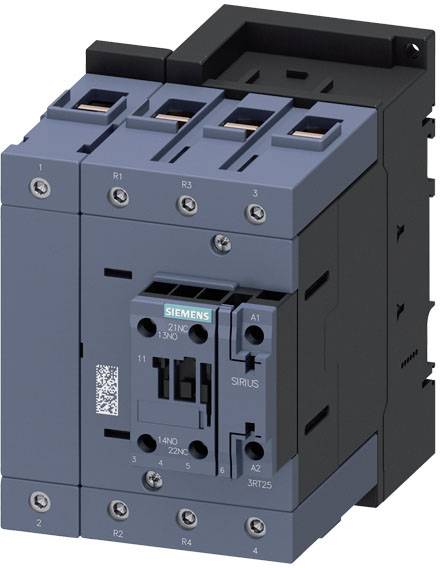

Električni kontaktor marke Siemens, model SIRIUS, u pravokutnom plavom kućištu s priključcima za više kabela.

Pogled u industrijski prostor s otvorenom razvvodnom ormarkom lijevo i mokrim staklenim zidom desno koji razdvaja strojeve.

'Shema spajanja releja s četiri prekidača. Oznake: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.'

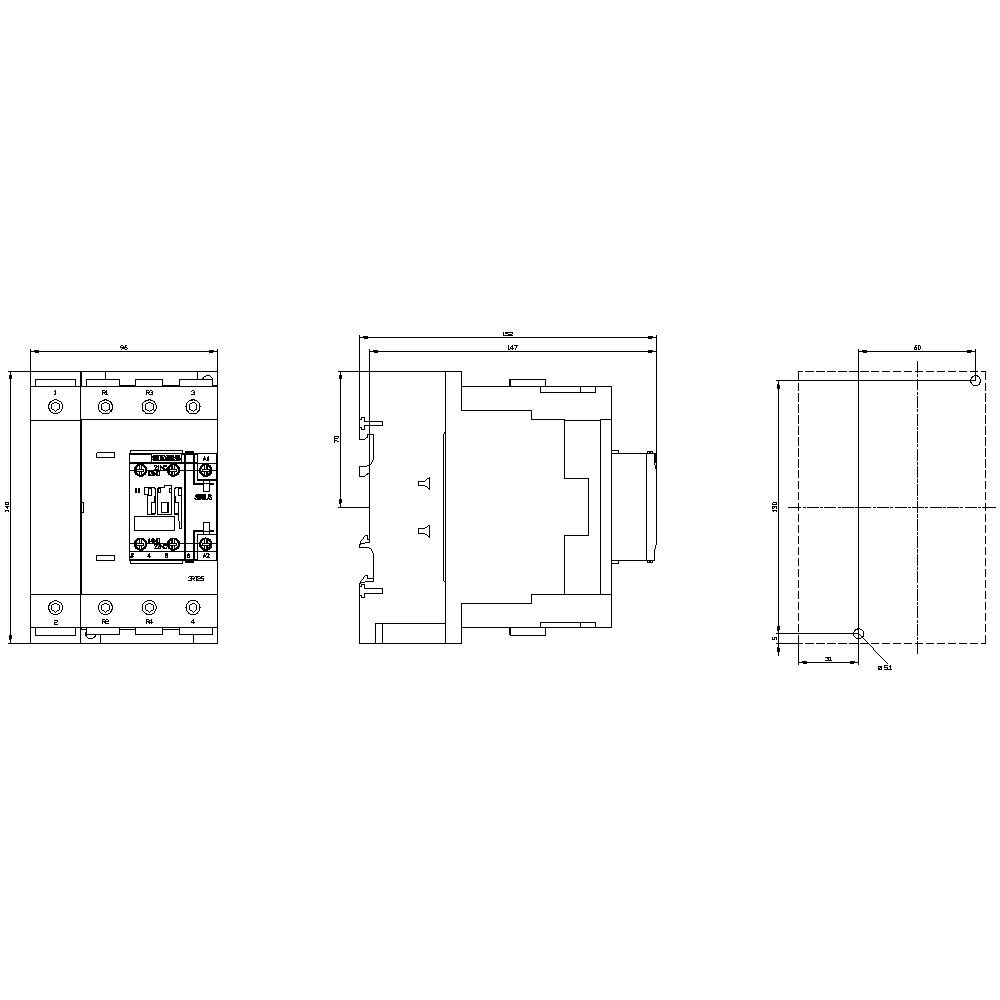

Tehnički nacrt električnog uređaja s prednjim, bočnim i gornjim pogledom. Dimenzije i unutarnje komponente prikazane su detaljno.

1/4

Slika slična

Vrsta proizvoda

kontaktor

Broj polova

4-polni

Snaga

59 kW

Priključak

vijak

Vrsta ambalaže

Piece

Tehnički list (PDF)

Dostava pon,16.11.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (315,00 € / komad)

315,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj spojnih kontakata / za glavne kontakte: 2
Broj NO kontakata / za pomoćne kontakte / trenutno uključivanje: 1
Broj otvarača / za glavne kontakte: 2
Broj NC kontakata / za pomoćne kontakte / trenutno uključivanje: 1
Radna struja pri AC-1 / do 690 V / pri temperaturi okoline od 40 °C: 100 A
Vrsta presjeka spojivih vodiča / za AWG vodove / za glavne kontakte: 2x (10 ... 1/0), 1x (10... 2)
Vrsta presjeka spojivih vodiča / za AWG vodove / za pomoćne kontakte: 2x (20 ... 16), 2x (18... 14)
Nadmorska visina postavljanja / maksimalna: 2000 m
Serijska instalacija: da
Zaštita od dodira sprijeda: sigurna za prste kada se dodiruje okomito sprijeda
Izolacijski napon glavnog kruga sa stupnjem onečišćenja 3: 690 V
Mehanički radni vijek (ciklusi preklapanja) kontaktora s priključenim blokom pomoćnih sklopki kompatibilnih s elektronikom / tipično: 5.000.000
Mehanički vijek trajanja (ciklusi preklapanja) kontaktora s pričvršćenim blokom pomoćnog prekidača / tipično: 10000000
Kontakt u ogledalu: da
Prenaponski otporni napon glavnog kruga: 8 kV
Najveći dopušteni napon za sigurno odvajanje / između svitka i glavnih kontakata: 690 V
Proširenje proizvoda / pomoćni prekidač: da

Vrsta ambalaže: Piece

Vrsta proizvoda: kontaktor

Tip: 3RT2544-1AP00

Veličina: S3

Broj polova: 4-polni

Vrsta kontakta: 2 zatvarač
2 otvarač

Vrsta pomoćnog kontakta: 1 zatvarač

Kontrola napona (min.): 230 V/AC

Kontrolni napon (maks.): 230 V/AC

Područje upravljačkog napona: 230 - 230 V/AC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 100 A

: 59 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): vijčana montaža
zaskočno pričvršćivanje
profilna šina

Priključak: vijak

Mehanički vijek trajanja: 10000000

Vrijeme odziva: 20 ms

Vrijeme opadanja: 25 ms

: IP00
IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 70 mm

Visina: 140 mm

Dubina: 152 mm

dim.: (Š x V x D) 70 x 140 x 152 mm

Sadržaj: 1 St.

RoHS-konforno: Da

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Broj polova

Nazivni napon

Siemens 3RT1355-6AE36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863517

Dostava čet,26.11.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.089,00 €^*

Siemens 3RT1355-6AF36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863519

Dostava pon,07.12.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.089,00 €^*

Siemens 3RT1355-6AP36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863521

Dostava pon,16.11.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

989,00 €^*

Siemens 3RT1355-6AR36 kontaktor 2 zatvarač, 2 otvarač 75000 W 690 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863523

Dostava pon,07.12.

Conrad Electronic

75000 W

4-polni

690 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.089,00 €^*

Siemens 3RT1363-6AE36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:2863524

Dostava čet,26.11.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.449,00 €^*

Siemens 3RT1363-6AF36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863525

Dostava pon,07.12.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.449,00 €^*

Siemens 3RT1363-6AP36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863526

Dostava pon,16.11.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.449,00 €^*

Siemens 3RT1363-6AR36 kontaktor 2 zatvarač, 2 otvarač 90000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863527

Dostava čet,26.11.

Conrad Electronic

90000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.449,00 €^*

Siemens 3RT1364-6AE36 kontaktor 2 zatvarač, 2 otvarač 110000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:2863528

Dostava pet,06.11.

70 Set(ovi) - zaliha NjemačkaConrad Electronic

110000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.155,00 €^*

Siemens 3RT1364-6AF36 kontaktor 2 zatvarač, 2 otvarač 110000 W 1000 V s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:2863529

Dostava pon,07.12.

Conrad Electronic

110000 W

4-polni

1000 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.155,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2863672 Siemens 3RT2544-1AP00 kontaktor 2 zatvarač, 2 otvarač 59 kW s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piec

Upute za rad i sigurnost

Upute za rad i sigurnost 2863672 Siemens 3RT2544-1AP00 kontaktor 2 zatvarač, 2 otvarač 59 kW s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piec

Opis

Kontaktor snage, AC-3e/AC-3, 65 A, 30 kW / 400 V, 4-polni, 230 V AC, 50 Hz, glavni kontakti: 2 NO + 2 NC, pomoćni kontakti: 1 NO + 1 NC, vijak priključak SIRIUS 3RT25 sklopnik za promjenu polova motora dizalice ili za prebacivanje dva odvojena opterećenja.
Kontaktori 3RT25 dio su modularnog sustava SIRIUS sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s kompaktnim dizajnom i visokom pouzdanošću kontakta. Mogu se kombinirati s drugim komponentama u hranilici tereta na razne načine. Mnoge kombinacije uređaja testirane su u tvornici. Kontaktori nude optimalnu vezu s kontrolerom za svaku primjenu (paralelno, putem ASi ili IO-Link). Integrirani pomoćni prekidači smanjuju složenost vaše strukture. Prednji priključci omogućuju jednostavno ožičenje. Kontaktori 3RT25 otporni su na klimu i odobreni u cijelom svijetu (npr. IEC i UL/CSA).
Dostupni su u različitim veličinama i velikom rasponu snage s AC i DC radom. Uz tehnologiju vijčanog spajanja, uređaji su uvijek dostupni i s opružnim spojevima za brzo spajanje bez održavanja i otporno na vibracije.
Sveobuhvatan asortiman dodatne opreme, kao što su pomoćni prekidači, pomoćni okidači itd., isti je za sve veličine.
Jednostavan, učinkovit, uvijek aktualan - modularni sustav SIRIUS.
