Name: Siemens 3RT2023-1AG24 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1
Brand: Siemens
SKU: 1746211
Availability: BackOrder

Električni kontaktor s Siemens logotipom. Ima više priključaka i obojen je crnom i plavom bojom.

Pogled u postrojenje s otvorenom razvodnom kutijom punom kablova i tokom stroja vidljivim kroz kišom natopljen prozor.

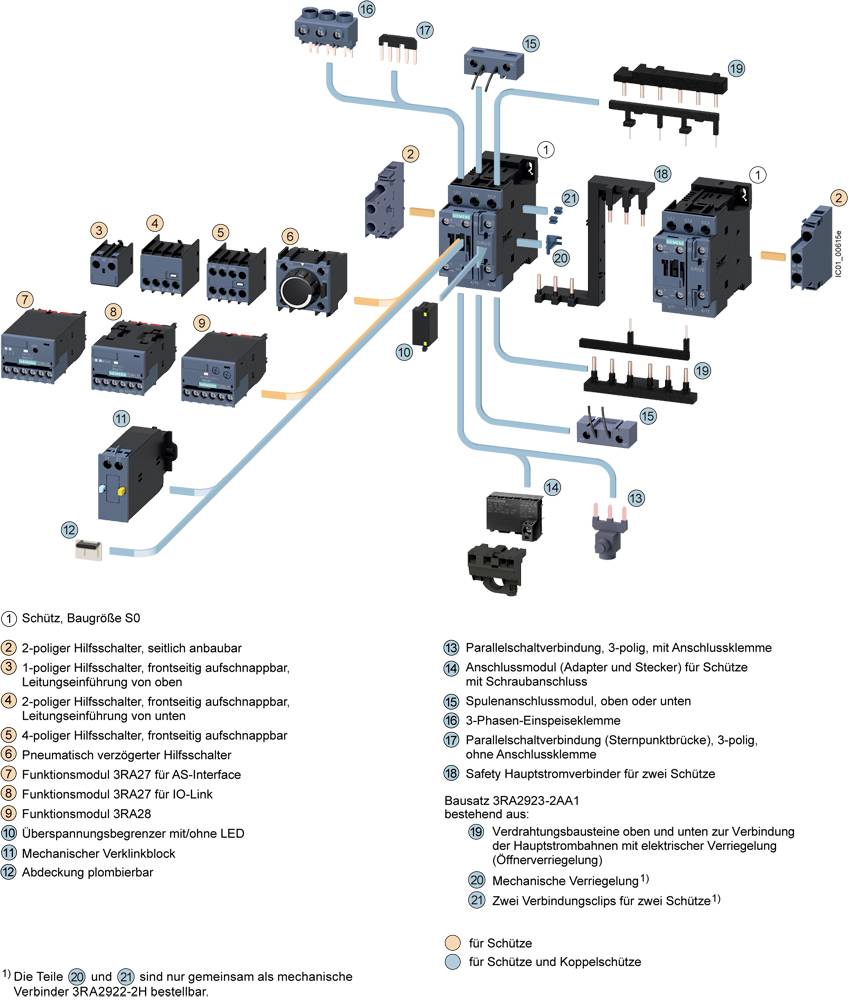

'Dijagram štitnika s numeriranim komponentama i poveznicama, uključujući pomoćni prekidač, funkcijski modul i opremu.'

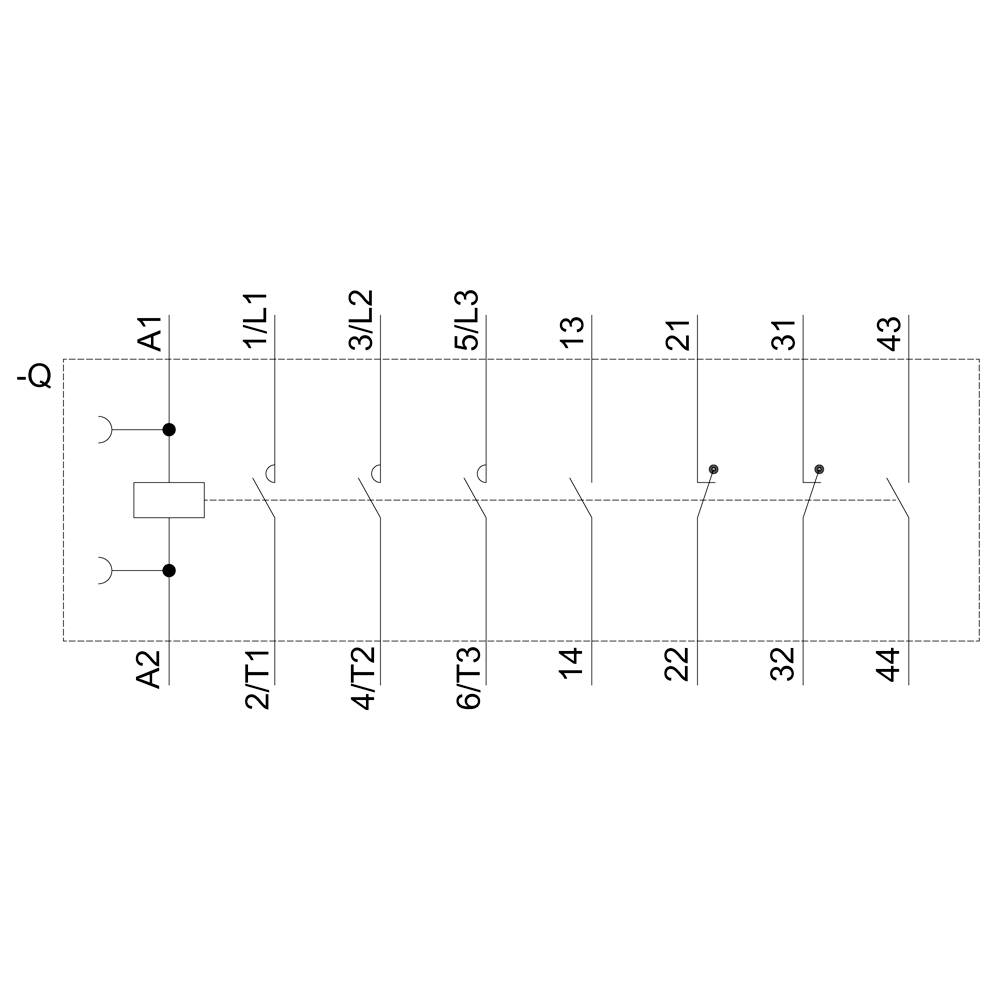

Električni plan spoja električkog kontaktorskog modula s priključcima A1 i A2 te stezaljkama 1L1, 3L2, 5L3, 13, 14, 21, 22, 31, 32, 43, 44.

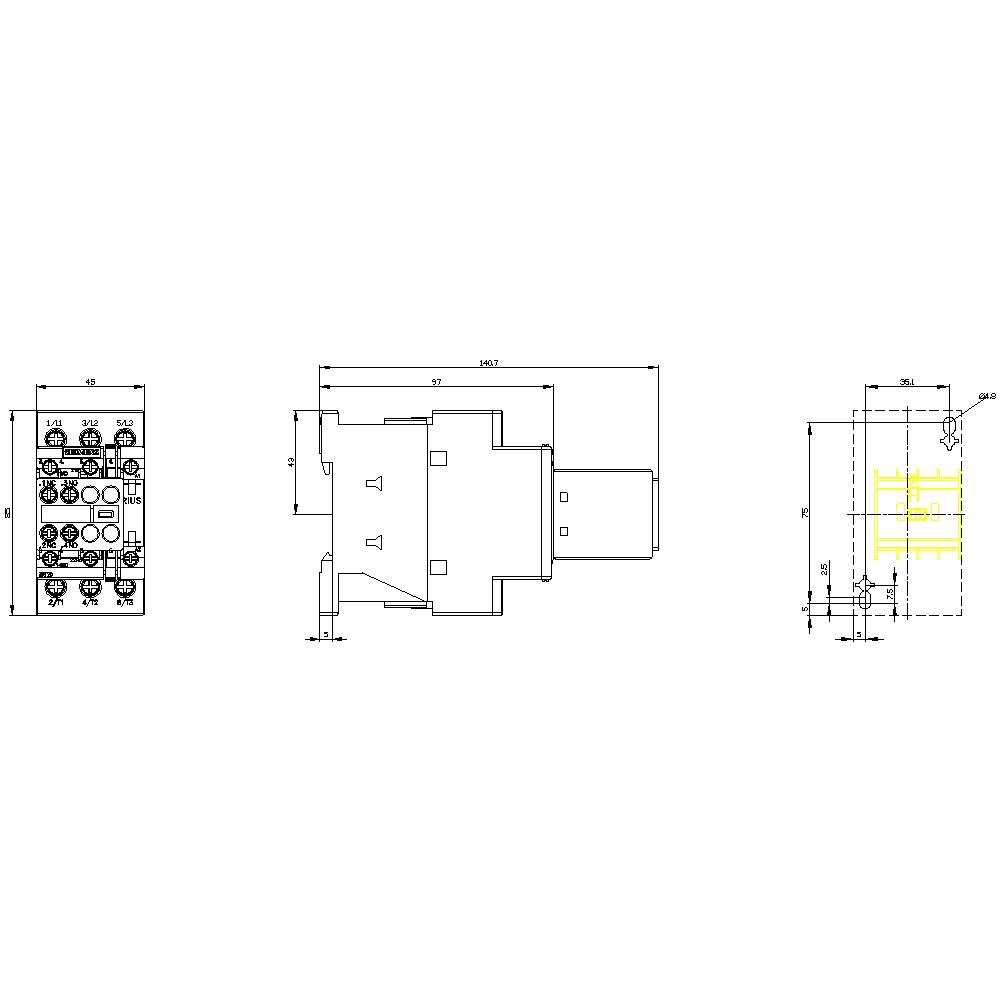

Tehnički nacrt dijela s tri pogleda: pogled sprijeda, pogled sa strane i pogled odozgo. Prisutne mjerne linije i simboli.

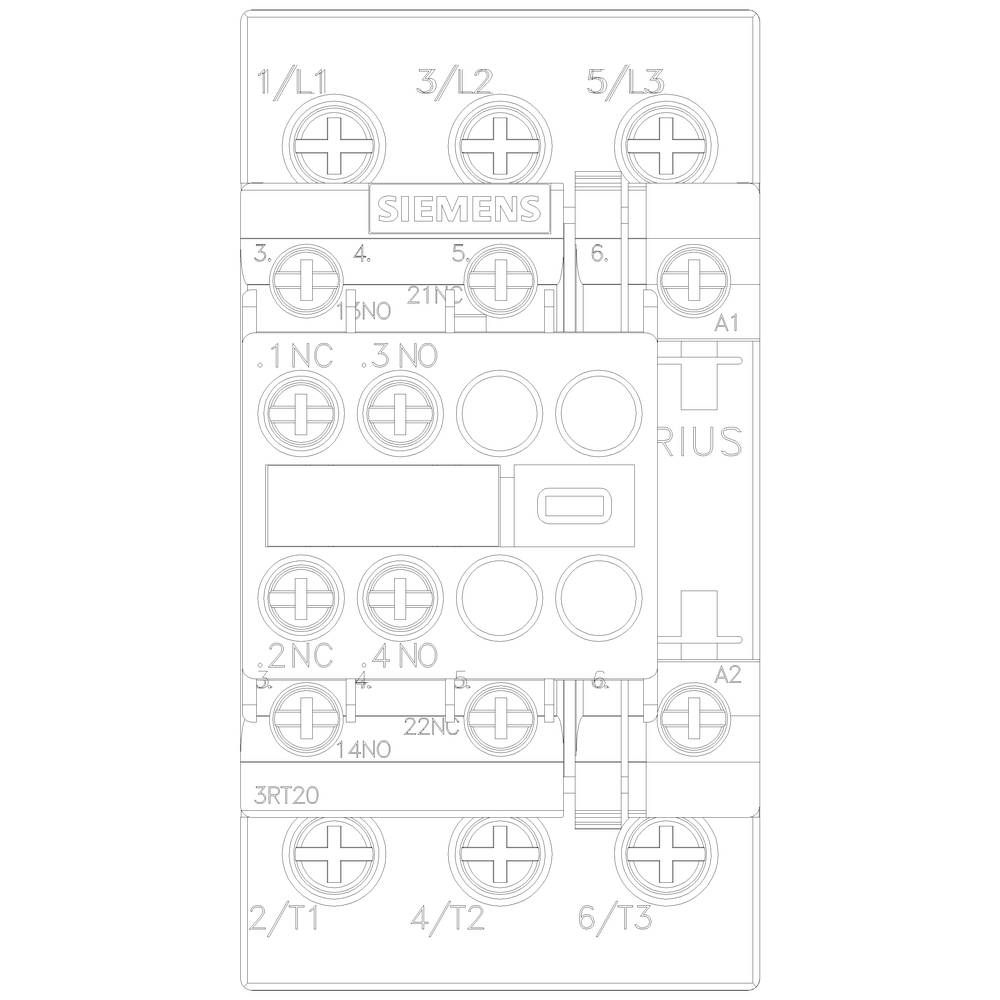

Električna shema Siemens kontaktora, s priključcima i oznakama za električnu žičanu instalaciju i strujni tok.

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

4 kW

Priključak

vijak

Tehnički list (PDF)

Dostava uto,10.11.

Broj

kom. - zaliha Njemačka

Ukupno (95,99 € / komad)

95,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta napona: AC
Presjek vodiča jednostruki ili višežični: 10 mm²
Presjek provodnika fino namotan: 10 mm²

Vrsta proizvoda: učinska zaštita

Tip: 3RT2023-1AG24

Veličina: S0

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Kontrola napona (min.): 110 V/AC

Kontrolni napon (maks.): 110 V/AC

Područje upravljačkog napona: 110 - 110 V/AC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 9 A

: 4 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: vijak

Mehanički vijek trajanja: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 85 mm

Dubina: 141 mm

dim.: (Š x V x D) 45 x 85 x 141 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 4 kW

: 3

: 2

: 2

: 9 A

: 40 A

: Screw connection

: AC

: 8.5 A

: 3.67749375

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Siemens 3RT2023-1AG24 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746211

Dostava uto,10.11.

Conrad Electronic

Ovaj proizvod

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AB00 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1699182

Dostava uto,10.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AB04 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1746132

Dostava uto,10.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AC20 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1704587

Dostava pon,09.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AD00 učinska zaštita 3 zatvarač 4 kW 690 V/AC 1 St.

Kataloški br.:1746133

Dostava uto,10.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

53,99 €^*

Siemens 3RT2023-1AF00 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746134

Dostava uto,10.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AF04 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746135

Dostava uto,10.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

95,99 €^*

Siemens 3RT2023-1AG20 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1746136

Dostava uto,10.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AH00 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1749855

Dostava uto,10.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Siemens 3RT2023-1AK60 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1746212

Dostava pon,09.11.

Conrad Electronic

4 kW

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1746211 Siemens 3RT2023-1AG24 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1

Upute za rad i sigurnost

Upute za rad i sigurnost 1746211 Siemens 3RT2023-1AG24 učinska zaštita 3 zatvarač 4 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1

Opis

Kontaktor, AC-3 9 A, 4 kW / 400 V 1 S + 1 NC, AC 110 V 50/60 Hz, 3-polni, veličina okvira S0, vijčani spoj Pomoćni prekidač kontakt SIRIUS 3RT2 kontaktor za sklopne motore. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Kontaktori osiguravaju optimalnu vezu s regulatorom za svaku primjenu (paralelno, preko ASi ili IO-Link). Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Dostupni su u različitim veličinama iu širokom rasponu snage u AC i DC pogonu. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja itd., Jednolični su za sve veličine. Dostupni spojni blokovi, funkcijski moduli i SIRIUS 3RV29 sustav za ulaganje znatno smanjuju napajanje. 3RT2 kontaktori zamjenjuju dokazanu 3RT1 seriju (do 55 kW). Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
