Name: Siemens 3RT2016-2KB42 učinska zaštita 3 zatvarač 4 kW 690 V/AC sa zaštitom diodom Pogodno za marke (releji): Siemens Pie
Brand: Siemens
SKU: 1731366
Availability: InStock

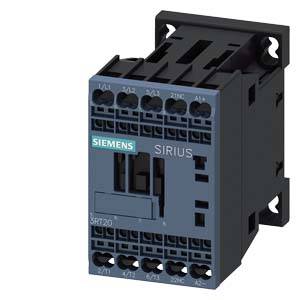

Crni električni kontaktor tvrtke Siemens, model Sirius, s nekoliko priključnih stezaljki na prednjoj strani.

Pogled u otvoreni električni ormar s lijeve strane, pun brojnih kabela i komponenti. Desno, pogled kroz mokri prozor na proizvodnu mašinu.

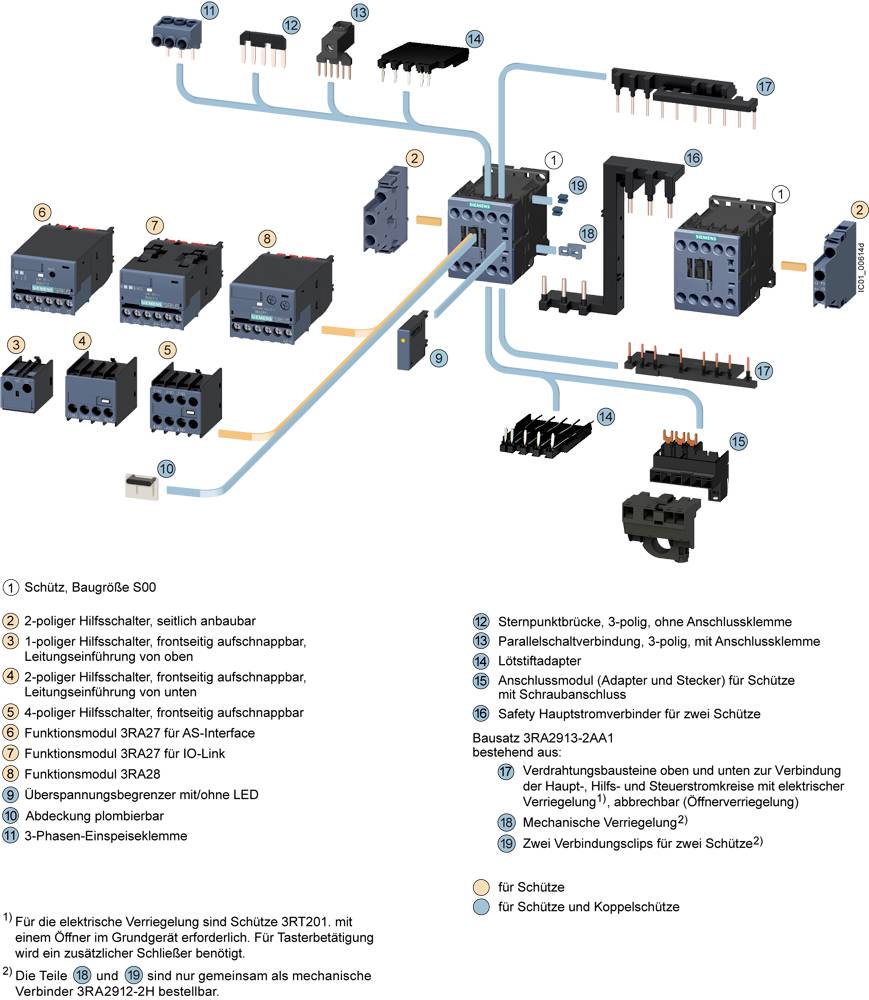

Dijagram prikazuje montažu releја s priborom, uključujući utične spojeve, redne stezaljke i veličine sklopa. Numerirani dijelovi povezani su s opisima.

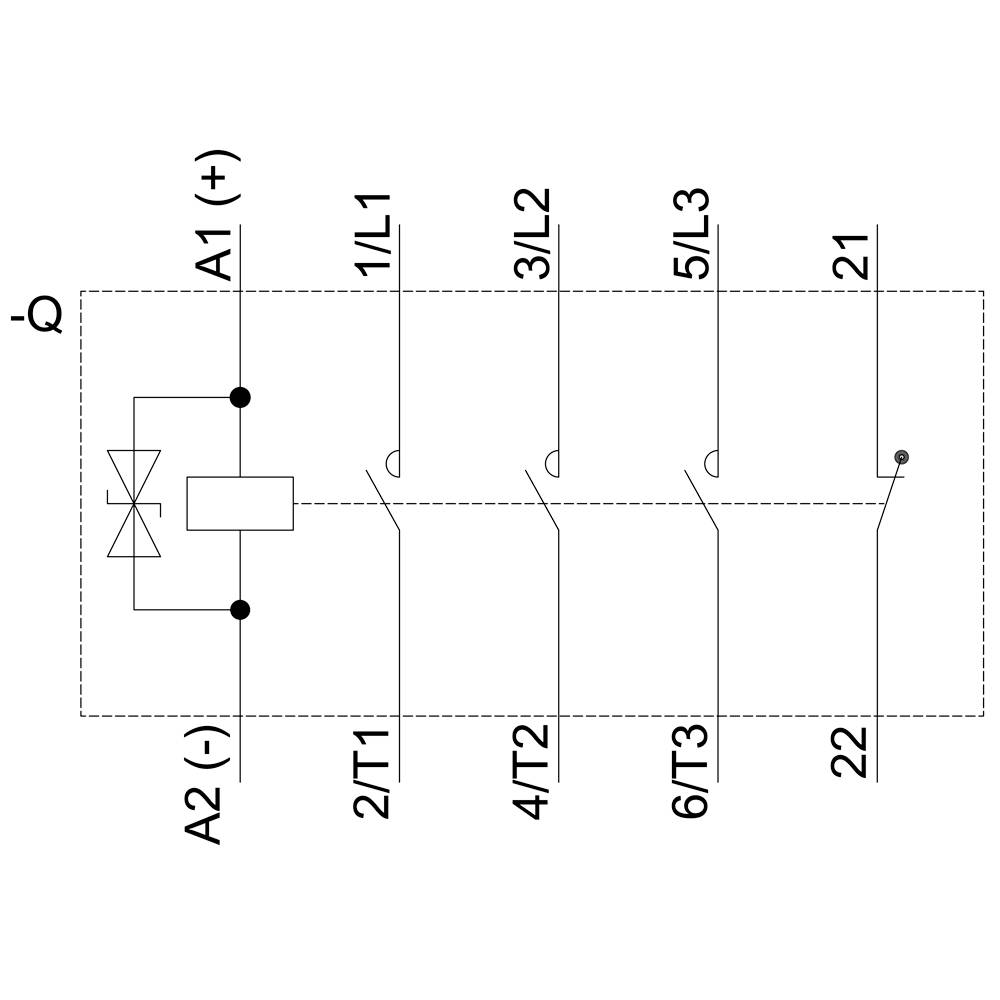

Strujni dijagram sklopnika sa tri glavna kontakta i zavojnicom. Kontakti A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 21, 22.

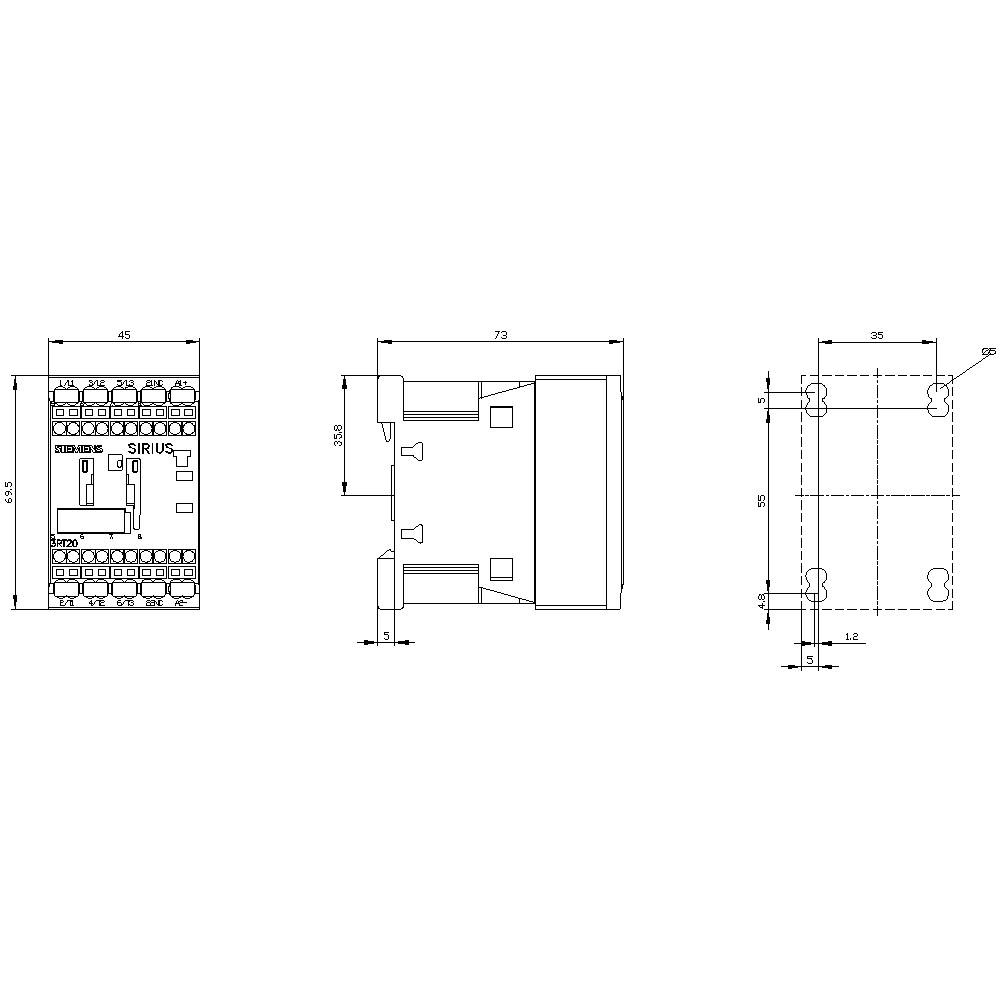

Tehnički nacrt električnog prekidača s prednjim, bočnim i pogledom odozgo, uključujući dimenzije.

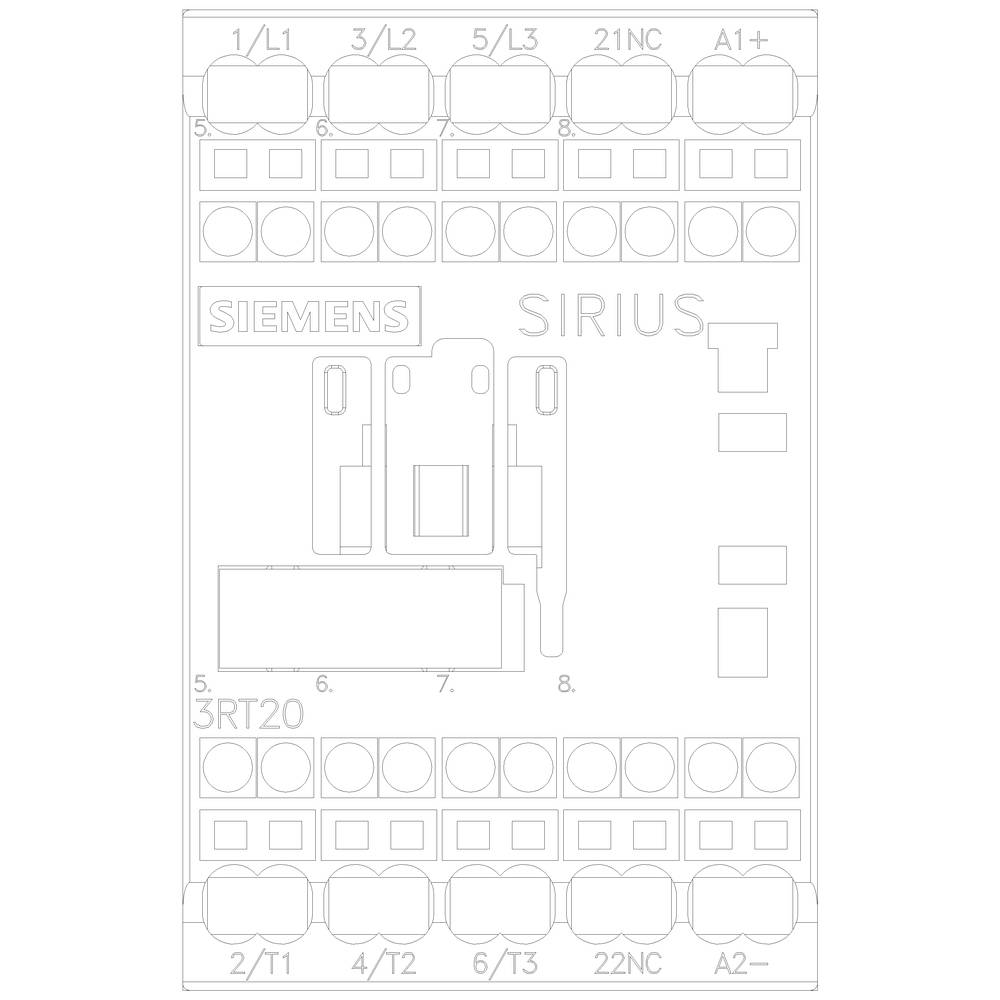

Tehnički nacrt Siemens Sirius 3RT20 kontaktora. Prikazuje različite priključke i stezaljke za električnu žičanu instalaciju.

1/6

Slika slična

Vrsta proizvoda

učinska zaštita

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

4 kW

Priključak

opružni priključak

Tehnički list (PDF)

Dostava pon,26.10.

3 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (83,99 € / komad)

83,99 €

uklj. PDV

samo 9,22 €

Dostupno još samo 3 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: učinska zaštita

Tip: 3RT2016-2KB42

Veličina: S00

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Vrsta pomoćnog kontakta: 1 otvarač

Nazivni napon: 690 V/AC

Kontrola napona (min.): 24 V/DC

Kontrolni napon (maks.): 24 V/DC

Područje upravljačkog napona: 24 - 24 V/DC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 9 A

: 4 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: sa zaštitom diodom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: opružni priključak

Mehanički vijek trajanja: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Visina: 70 mm

Dubina: 73 mm

dim.: (Š x V x D) 45 x 70 x 73 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 3.677

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Siemens 3RT2015-1AB01-1AA0 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729542

Dostava uto,10.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB01-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Piece 1 St.

Kataloški br.:1682165

Dostava uto,10.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1729543

Dostava pon,09.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AB02-1AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1700576

Dostava uto,10.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AB02-2AA0 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1686470

Dostava uto,10.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD01 učinska zaštita 3 zatvarač 3 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729544

Dostava uto,10.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AD02 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens Single 1 St.

Kataloški br.:1700577

Dostava uto,10.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

63,99 €^*

Siemens 3RT2015-1AF01 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom 1 St.

Kataloški br.:1729545

Dostava pon,09.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AF02 učinska zaštita 3 zatvarač 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1729546

Dostava pon,09.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Siemens 3RT2015-1AG61 učinska zaštita 3 zatvarač 3 kW 690 V/AC s pomoćnim kontaktom Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1730315

Dostava uto,10.11.

Conrad Electronic

učinska zaštita

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

65,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1731366 Siemens 3RT2016-2KB42 učinska zaštita 3 zatvarač 4 kW 690 V/AC sa zaštitom diodom Pogodno za marke (releji): Siemens Pie

Upute za rad i sigurnost

Upute za rad i sigurnost 1731366 Siemens 3RT2016-2KB42 učinska zaštita 3 zatvarač 4 kW 690 V/AC sa zaštitom diodom Pogodno za marke (releji): Siemens Pie

Opis

Napajanje kontaktora, AC-3 9A, 4 kW / 400 V 1 O, 24 V DC 0.7-1.25 * 3-polni američki sustav, veličina S00 Priključak opruge s integriranom supresorskom diodom Priključak s oprugom prikladan za PLC izlaze Kontaktni kontakt SIRIUS 3RT2 za prebacivanje Motori i pomoćni i upravljački krugovi, posebno dizajnirani za izravno spajanje na elektroničke kontrole. 3RT2 kontaktori su dio SIRIUS modularnog sustava sa svojim savršeno usklađenim proizvodima. Impresioniraju svojim visokim performansama u kombinaciji s njihovim kompaktnim dizajnom i visokom pouzdanosti kontakata. Mogu se kombinirati na različite načine s drugim komponentama u ulagaču za opterećenje. Mnoge kombinacije uređaja testiraju se tvornički. Integrirane pomoćne sklopke smanjuju složenost vašeg tijela. Prednji priključci omogućuju lagano ožičenje. 3RT2 kontaktori su klimatski izolirani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4. Uz tehnologiju vijčane spojke, uređaji su također dostupni s oprugom za brzo, bez potrebe za održavanjem i protiv vibracija. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
