Name: Siemens 3RA2417-8XH31-2BB4 kombinacija zvijezda-trokut 3 zatvarač 11 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St
Brand: Siemens
SKU: 1748738
Availability: BackOrder

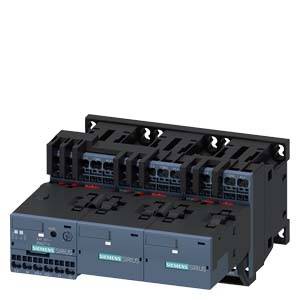

Električki dio tvrtke Siemens s nekoliko priključnih stezaljki, pogodan za upravljanje ili distribuciju električnih signala.

Osoba provlači drvenu dasku kroz kružnu pilu, pri čemu piljevina leti u zrak.

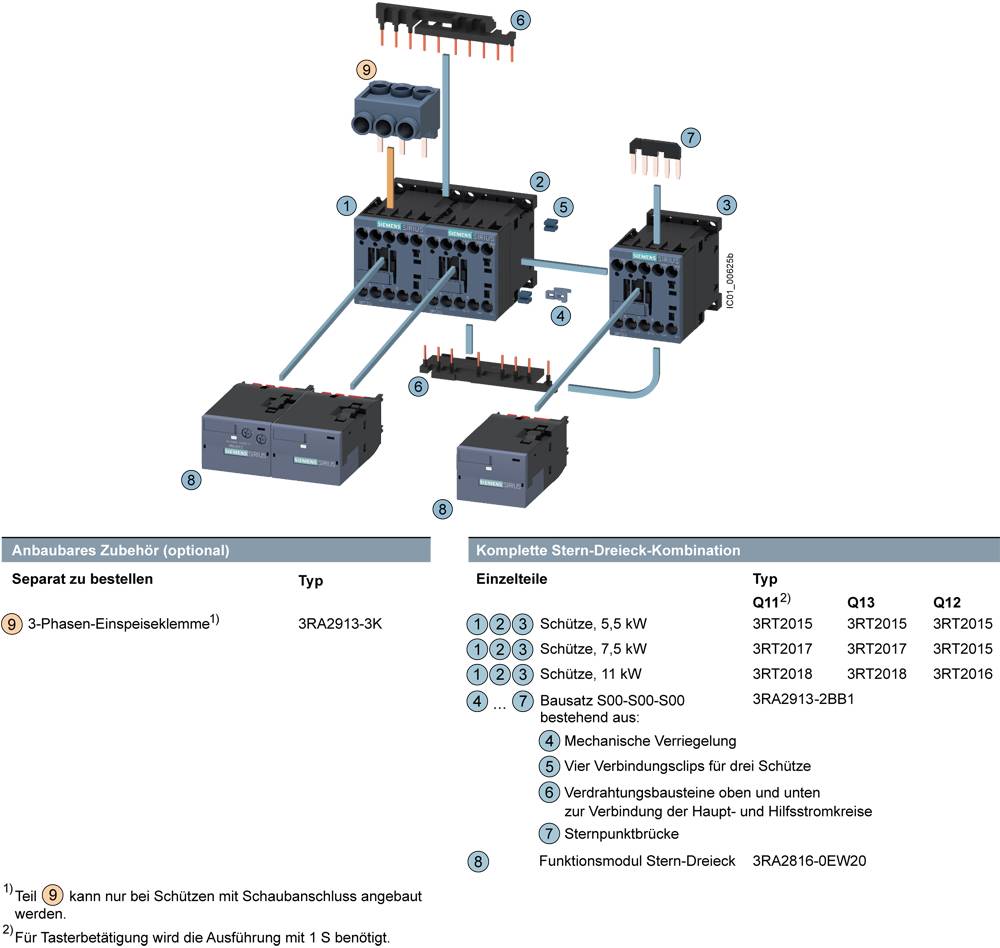

Shema zaStrujni trokut-kombinaciju: prikazuje priključke i položaje kontaktora, osigurača i pratećih dijelova. Potpunoožičenje prikazano.

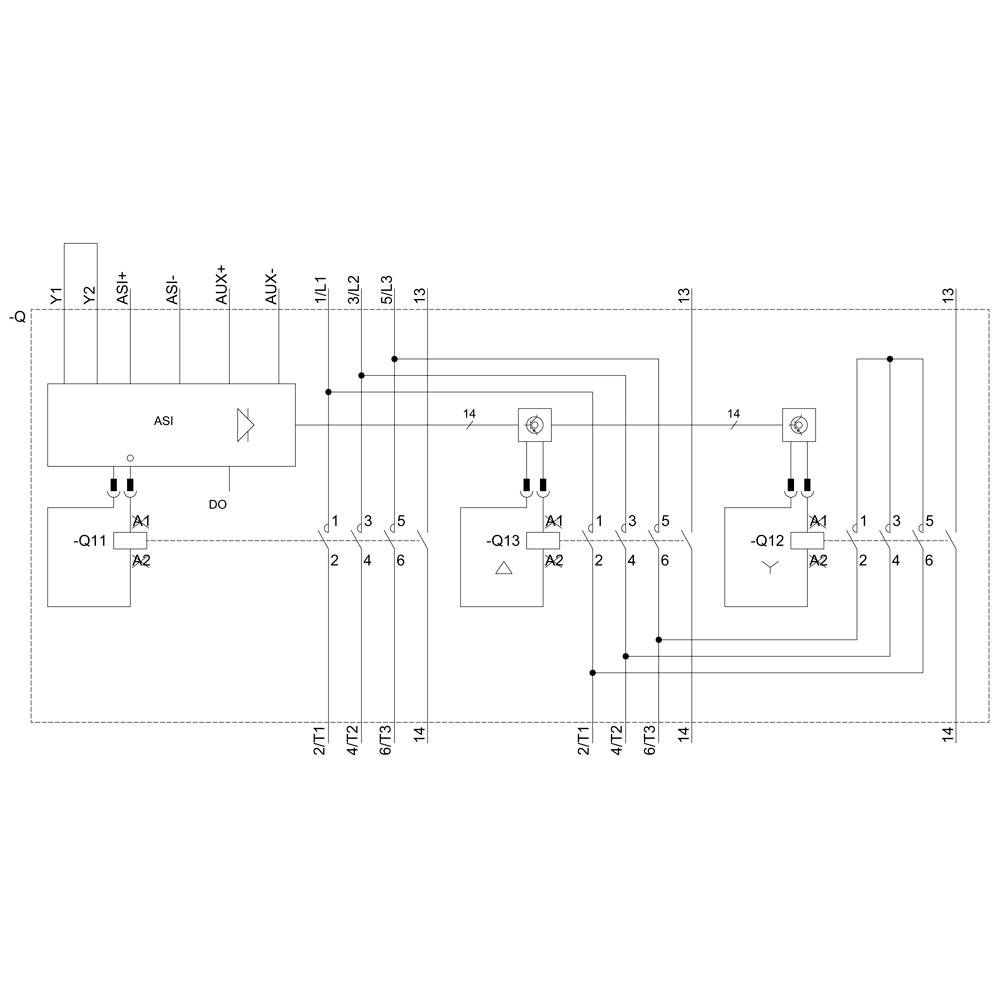

'Električna shema upravljačkog sustava s relejem Q11, Q12 i Q13. Connection prikazuju ulazne i izlazne točke.'

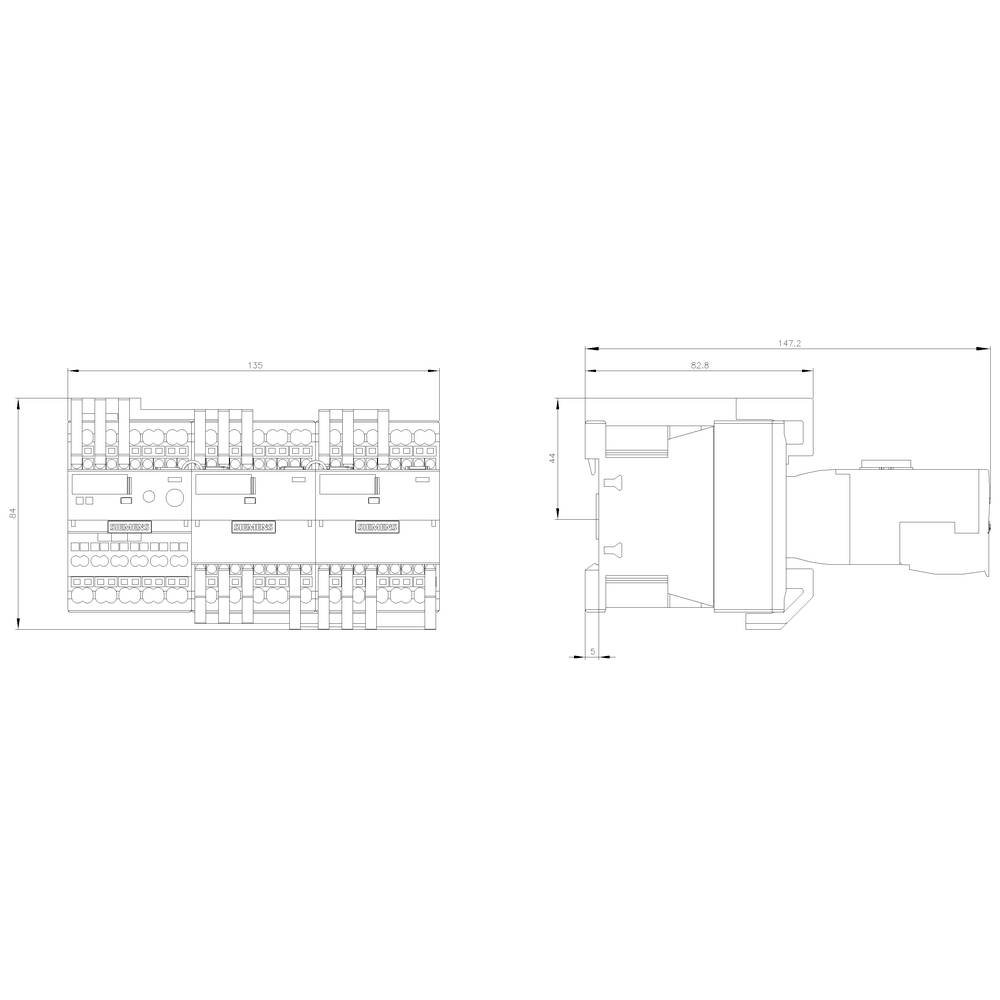

Tehnički nacrt elektroničkog modula s prednjom i bočnom stranom. Dimenzije su navedene u milimetrima.

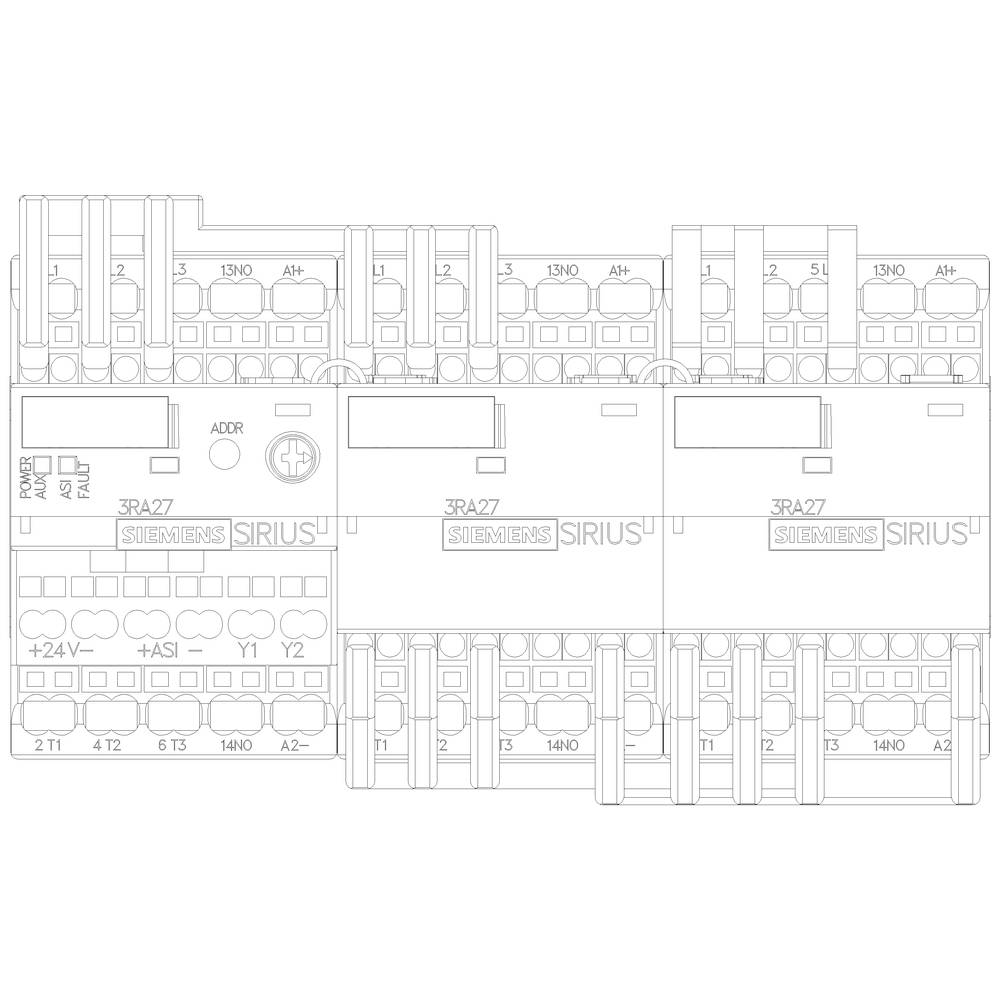

Nacrt električkog modula sklopova s više priključaka i oznaka. Glavna komponenta označena je oznakom '3RA27'.

1/6

Slika slična

Vrsta proizvoda

kombinacija zvijezda-trokut

Broj polova

3-polni

Nazivni napon

690 V/AC

Snaga

11 kW

Priključak

opružni priključak

Tehnički list (PDF)

Dostava pon,30.11.

Broj

kom. - zaliha Njemačka

Ukupno (645,00 € / komad)

679,00 €

-5 %

645,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Siemens 3RA2417-8XH31-2BB4 kombinacija zvijezda-trokut 3 zatvarač 11 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St.

Više informacija

Tehnički podaci

Vrsta napona: DC
Presjek vodiča jednostruki ili višežični: 4 mm²
Presjek provodnika fino namotan: 2,5 mm²

Vrsta proizvoda: kombinacija zvijezda-trokut

Tip: 3RA2417-8XH31-2BB4

Veličina: S00

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Vrsta pomoćnog kontakta: 3 zatvarač

Nazivni napon: 690 V/AC

Kontrolni napon (maks.): 24 V/DC

Područje upravljačkog napona: 24 V/DC (max)

Preklopni napon (maks.): 690 V/AC

: 11 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: opružni priključak

Mehanički vijek trajanja: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 135 mm

Visina: 84 mm

Dubina: 145 mm

dim.: (Š x V x D) 135 x 84 x 145 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: Star-delta contactor

: 11 kW

: 3

: 0

: 25 A

: IP20

: Spring clamp connection

: DC

: Other

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Broj polova

Vrsta proizvoda

Nazivni napon

Strujno opterećenje

Siemens 3RA2315-8XB30-1AB0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744500

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AF0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1704758

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RA2315-8XB30-1AH0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744501

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AK6 kombinacija kontaktora unazad 3 zatvarač 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1699327

Dostava čet,12.11.

Conrad Electronic

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AP0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1702108

Dostava uto,10.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1BB4 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1699328

Dostava uto,10.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Siemens 3RA2315-8XB30-1BW4 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1699329

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Siemens 3RA2315-8XB30-2AB0 kombinacija kontaktora unazad 3 zatvarač 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744502

Dostava čet,12.11.

Conrad Electronic

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-2AF0 kombinacija kontaktora unazad 3 zatvarač 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744503

Dostava čet,12.11.

Conrad Electronic

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-2AH0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744504

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1748738 Siemens 3RA2417-8XH31-2BB4 kombinacija zvijezda-trokut 3 zatvarač 11 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St

Upute za rad i sigurnost

Upute za rad i sigurnost 1748738 Siemens 3RA2417-8XH31-2BB4 kombinacija zvijezda-trokut 3 zatvarač 11 kW 690 V/AC Pogodno za marke (releji): Siemens 1 St

Opis

Star-delta kombinacija AS-i AC-3, 11 kW / 400 V, DC 24 V 3-polni, veličina S00 Priključak s opružnim kavezom Električno i mehaničko povezivanje 3 S integrirana zvijezda-delta kombinacija SIRIUS 3RA24 za lagano pokretanje trofaznih asinkronih motora. Zvijezda-delta kombinacija 3RA24 je testirana i tvornica unaprijed sastavljena kombinacija tri 3RT2 kontaktora, koji su već potpuno spojeni i mehanički i električki povezani. Dodatni modul s integriranom kontrolnom logikom i vremenskom postavkom zamjenjuje cjelokupno ožičenje u upravljačkom krugu. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. Zvijezda-trik kombinacije 3RA24 dostupne su s AC i DC operacija u veličinama S00 do S3. Oni se nude u vijčanim i opružnim priključnim tehnologijama za montažu na DIN vodilicu ili pričvršćivanje vijaka. Osim toga, dostupne su i varijante za povezivanje s IO-Linkom ili AS-Interfaceom. Pribor 3RT2 kontaktora je ujednačen za sve veličine i može se koristiti i za kombinatore kontaktora. 3RA24 zvjezdice-delta kombinacije zamjenjuju dokazanu 3RA14 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
