Name: Siemens 3RA2328-8XE30-1BB4 kombinacija kontaktora unazad 3 zatvarač 18.5 kW 690 V/AC 27 A s pomoćnim kontaktom Pogodno z
Brand: Siemens
SKU: 1751369
Availability: BackOrder

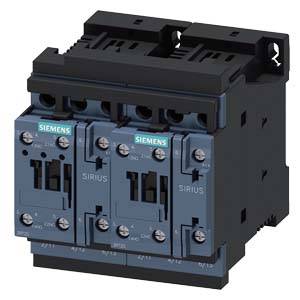

Dva susjedna električna kontaktora Siemens s natpisom 'SIRIUS', montirani u kućištu.

Otvoreni električki ormar s više polica, na kojima su smještene elektroničke komponente i kabeli. Vrata su u potpunosti otvorena.

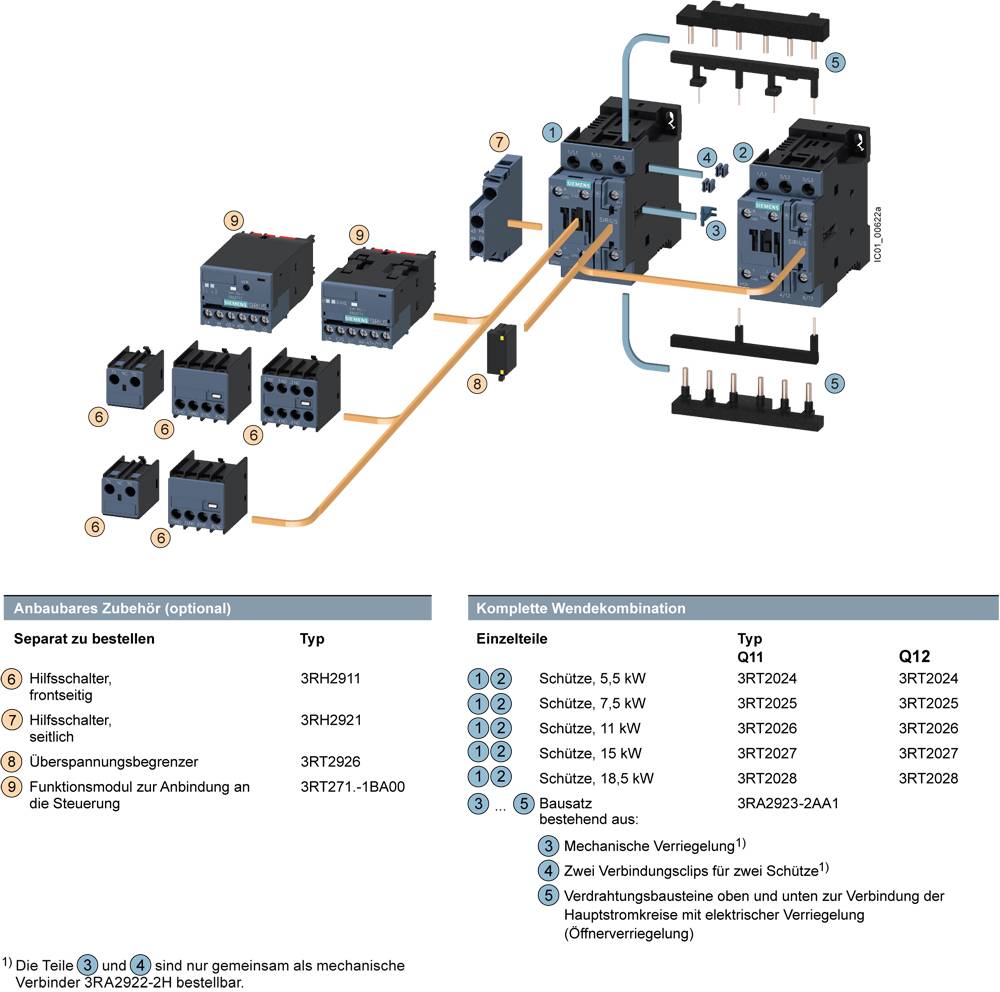

Kompletna kombinacija okretanja s kontaktorima i opremom. Glavni kontaktor (5,5 kW i 7,5 kW). Oprema se naručuje zasebno i opcionalno.

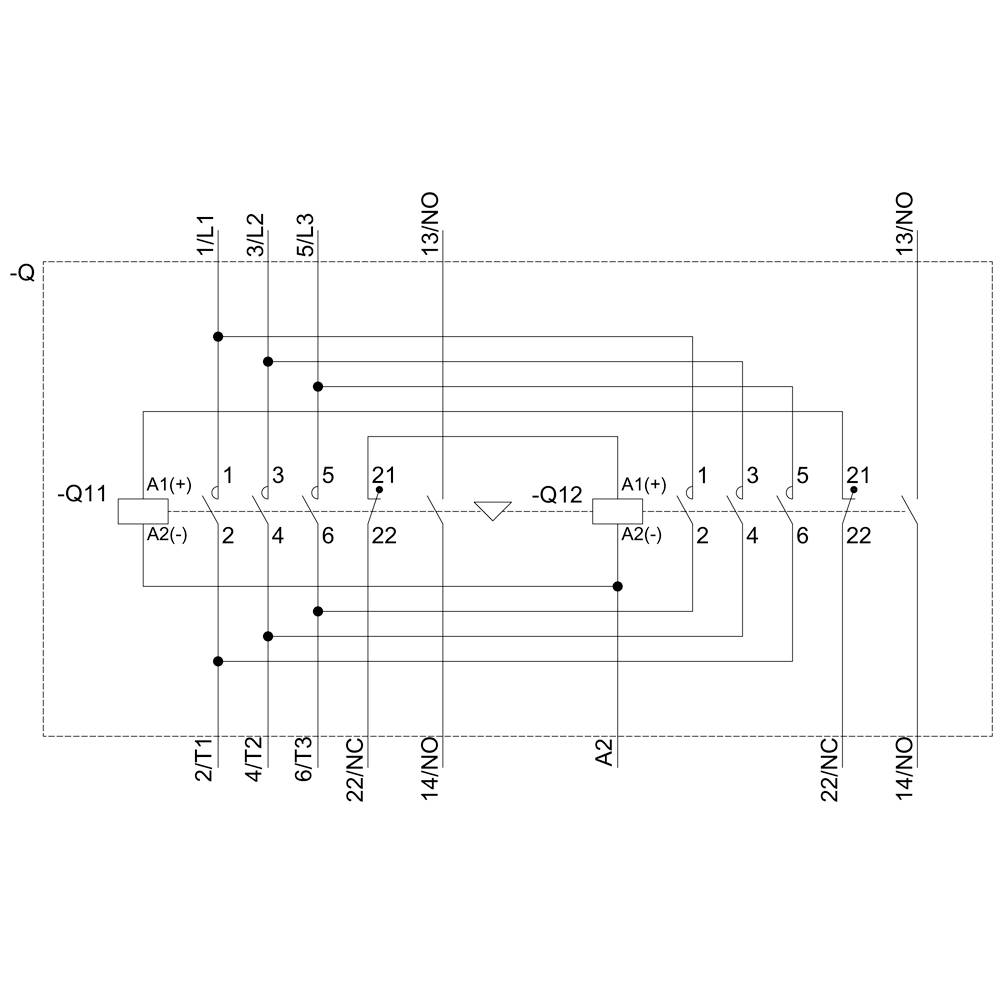

Električna shema s dva releja. Prikazuje povezivanje između stezaljki 1L1, 3L2, 5L3 i izlaza -Q11, -Q12. Označeno 22/NC i 14/NO.

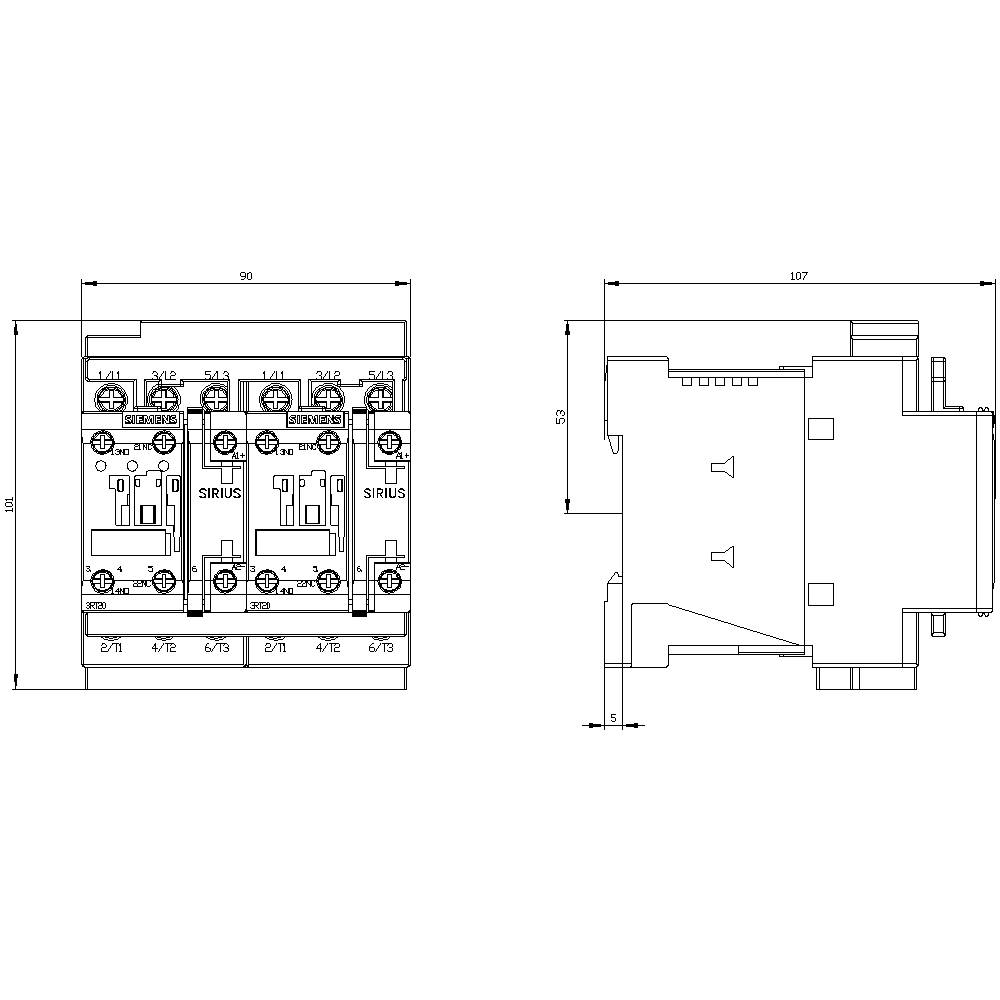

Tehnički nacrt sheme električnog kontaktora. Lijevo: prednji pogled s priključcima i oznakama. Desno: bočni pogled s dimenzijama.

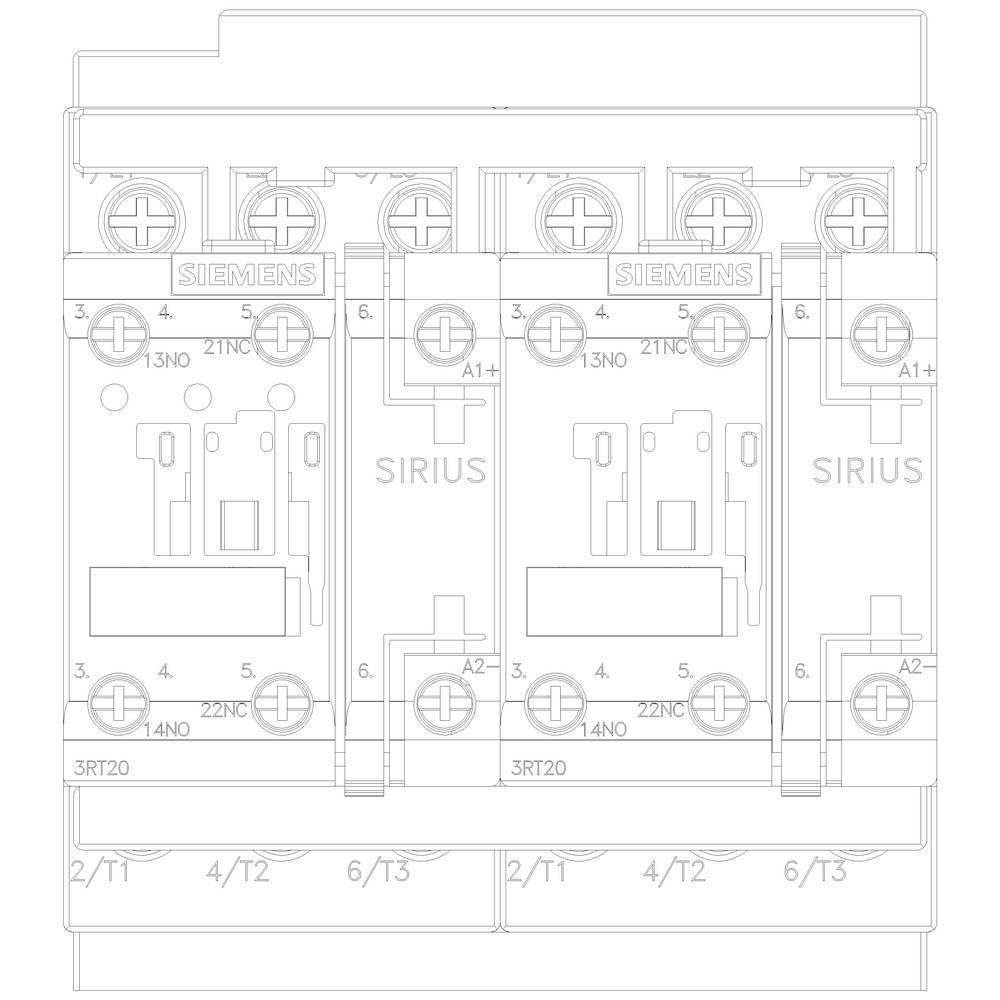

Električna shema trostrukog modula kontaktora 'Siemens Sirius', prikazuje raspored žičanja i priključne stezaljke.

1/6

Slika slična

Vrsta proizvoda

kombinacija kontaktora unazad

Broj polova

3-polni

Nazivni napon

690 V/AC

Strujno opterećenje

27 A

Snaga

18.5 kW

Tehnički list (PDF)

Dostava pon,30.11.

Broj

kom. - zaliha Njemačka

Ukupno (515,00 € / komad)

545,00 €

-6 %

515,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Siemens 3RA2328-8XE30-1BB4 kombinacija kontaktora unazad 3 zatvarač 18.5 kW 690 V/AC 27 A s pomoćnim kontaktom Pogodno za marke (releji): Siemens Piece 1 St.

Više informacija

Tehnički podaci

Napon: DC
Presjek provodnika je čvrst ili namotan: 10 mm²
Presjek provodnika fino namotan: 10 mm²

Vrsta ambalaže: Piece

Vrsta proizvoda: kombinacija kontaktora unazad

Tip: 3RA2328-8XE30-1BB4

Veličina: S0

Broj polova: 3-polni

Vrsta kontakta: 3 zatvarač

Vrsta pomoćnog kontakta: 2 zatvarač

Nazivni napon: 690 V/AC

Kontrola napona (min.): 24 V/DC

Kontrolni napon (maks.): 24 V/DC

Područje upravljačkog napona: 24 - 24 V/DC

Preklopni napon (maks.): 690 V/AC

Trajna struja (maks.): 38 A

Strujno opterećenje: 27 A

: 18.5 kW

Pogodno za marke: Siemens

Pogodno za seriju: Siemens serija Sirius

Određene značajke: s pomoćnim kontaktom

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Priključak: vijak

Mehanički vijek trajanja: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 90 mm

Visina: 101 mm

Dubina: 107 mm

dim.: (Š x V x D) 90 x 101 x 107 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Screw connection

: DC

: Other

: 18.38746875

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Broj polova

Vrsta proizvoda

Nazivni napon

Strujno opterećenje

Siemens 3RA2315-8XB30-1AB0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744500

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AF0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1704758

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Siemens 3RA2315-8XB30-1AH0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744501

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AK6 kombinacija kontaktora unazad 3 zatvarač 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1699327

Dostava čet,12.11.

Conrad Electronic

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AP0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1702108

Dostava uto,10.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-1BB4 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1699328

Dostava uto,10.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Siemens 3RA2315-8XB30-1BW4 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens Piece 1 St.

Kataloški br.:1699329

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

134,99 €^*

Siemens 3RA2315-8XB30-2AB0 kombinacija kontaktora unazad 3 zatvarač 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744502

Dostava čet,12.11.

Conrad Electronic

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-2AF0 kombinacija kontaktora unazad 3 zatvarač 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744503

Dostava čet,12.11.

Conrad Electronic

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Siemens 3RA2315-8XB30-2AH0 kombinacija kontaktora unazad 3 zatvarač 3 kW 690 V/AC 6.1 A Pogodno za marke (releji): Siemens 1 St.

Kataloški br.:1744504

Dostava čet,12.11.

Conrad Electronic

3 kW

3-polni

kombinacija kontaktora unazad

690 V/AC

6.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1751369 Siemens 3RA2328-8XE30-1BB4 kombinacija kontaktora unazad 3 zatvarač 18.5 kW 690 V/AC 27 A s pomoćnim kontaktom Pogodno z

Upute za rad i sigurnost

Upute za rad i sigurnost 1751369 Siemens 3RA2328-8XE30-1BB4 kombinacija kontaktora unazad 3 zatvarač 18.5 kW 690 V/AC 27 A s pomoćnim kontaktom Pogodno z

Opis

Kombinirani unos za 3RA27 AC3 18,5 kW / 400 V, 24 V DC 3-polni, veličina S0 Vijak za spajanje, električno i mehaničko zaključavanje 2 S integriran, s naponskim prekidačem Preokretna kombinacija SIRIUS 3RA23 za uklapanje motora, uključujući preokretanje smjera vrtnje. Kombinacija unatrag 3RA23 je testirana i tvornica unaprijed sastavljena kombinacija dvaju 3RT2 kontaktora iste snage, koji su već potpuno spojeni i mehanički i električki povezani. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. Kombinacije okretanja 3RA23 dostupne su s AC i DC pogonom u veličinama S00 do S3. Oni se nude u vijčanim i opružnim priključnim tehnologijama za montažu na DIN vodilicu ili pričvršćivanje vijaka. Pribor 3RT2 kontaktora je ujednačen za sve veličine i može se koristiti i za kombinatore kontaktora. Kombinacije okretanja 3RA23 zamjenjuju dokazanu 3RA13 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
