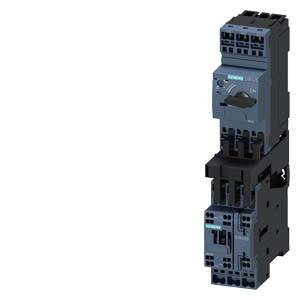

Name: Siemens 3RA2120-4DE27-0BB4 3RA21204DE270BB4 potrošački razdjelnik Snaga motora bei 400 V 11 kW 690 V Nazivna struja 22 A
Brand: Siemens
SKU: 1741854
Availability: BackOrder

Električki kontaktor crne boje s više priključaka, pogodan za industrijske primjene.

Otvoreni razvodni ormar prikazuje kabele i elektroniku pokraj velikog prozora s kišnim kapima. Iza njega je nejasno vidljiv stroj.

Slika prikazuje različite komponente sklopnog sustava, uključujući prekidač, povezne elemente i kontaktor s odgovarajućim natpisima.

Shematski prikaz električne sheme s nekoliko kontaktnih mjesta, uključujući oznake poput A1+, A2-, 1/L1, 3/L2, 5/L3, 13 NO, 21 NC.

Tehnički nacrt elektroničkog uređaja s detaljnim dimenzijama i komponentama. Prikazuje prednji i bočni pogled.

Elektrotehnička shema sklopke električnog prekidača s oznakom 'SIRIUS' i položajem prekidača 'ON'. Sadrži više simbola strujnih krugova i dijagrama priključaka.

1/6

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,01.12.

Broj

kom. - zaliha Njemačka

Ukupno (359,00 € / komad)

359,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Izvođenje električne veze: spoj s oprugom
Veličina okvira utovarivača: S0
Radna frekvencija: 50/60 Hz

Napon motora: 400 V

Vrsta proizvoda: potrošački razdjelnik

Priključna struja: 22 A

Snaga motora bei 400 V: 11 kW

Nazivni napon: 690 V

Izvedba: Vrsta pričvršćivanja: vijak i brzo pričvršćivanje na 35 mm šinom gornjeg dijela

Proizvođač-br. dijela: 3RA21204DE270BB4

Nazivna struja: 22 A

Nazivna struja - zaokružena: 22 A

Tip: 3RA2120-4DE27-0BB4

Snaga motora pri 230 V/ 400 V: 11 kW

dim.: (Š x V x D) 45 x 243 x 107 mm

Priključak: opružni priključak

Širina: 45 mm

Visina: 243 mm

Dubina: 107 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 45

: 243 mm

: 107 mm

: FALSE

: 11 kW

: 1

: 25 A

: 0

: 18-25 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: Other

: 25 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1741854 Siemens 3RA2120-4DE27-0BB4 3RA21204DE270BB4 potrošački razdjelnik Snaga motora bei 400 V 11 kW 690 V Nazivna struja 22 A

Upute za rad i sigurnost

Upute za rad i sigurnost 1741854 Siemens 3RA2120-4DE27-0BB4 3RA21204DE270BB4 potrošački razdjelnik Snaga motora bei 400 V 11 kW 690 V Nazivna struja 22 A

Opis

Unutarnji napajanje s napajanjem, izravno uključivanje AC 400 V, veličina S0 18 ... 25 A Priključak s oprugom DC 24 V za montažu na DIN vodilicu (odnosi se i na tip 1) Vrsta zadatka 2, Iq = 150 kA 1NO + kontaktni kontakt SIRIUS 3RA21 za pokretanje motora , 3RA21 izravni pokretač je testirana i tvornica prethodno sastavljena kombinacija prekidača 3RV2 i 3RT2 kontaktora, koji su već potpuno spojeni i mehanički i električno spojeni. Oni su klimatski dokazani, odobreni diljem svijeta (npr. IEC i UL / CSA) i IE3 / IE4 spremni. 3RA2 punjači opterećenja dostupni su s AC i DC operacijom u veličinama S00, S0 i S2 s postavljanjem u rasponu od 0,14 do 65 A. Dostupni su u vijčanim i opružnim priključnim tehnologijama za montažu na DIN tračnicu, pričvršćenje vijaka i montažu na sabirnice od 60 mm. Osim toga, nudimo više od 40.000 drugih testiranih kombinacija pojedinih uređaja za zaštitu, prebacivanje i pokretanje različitih aplikacija do 630 A. Svi pribor 3RV2 prekidača i 3RT2 kontaktora su standardi za sve veličine i mogu se koristiti i za punila za opterećenje. Dodatni SIRIUS 3RV29 sustav za ulijevanje (za S00 i S0) znatno smanjuje napajanje ožičenja. Uređaji za napajanje 3RA21 zamjenjuju dokazanu 3RA11 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
