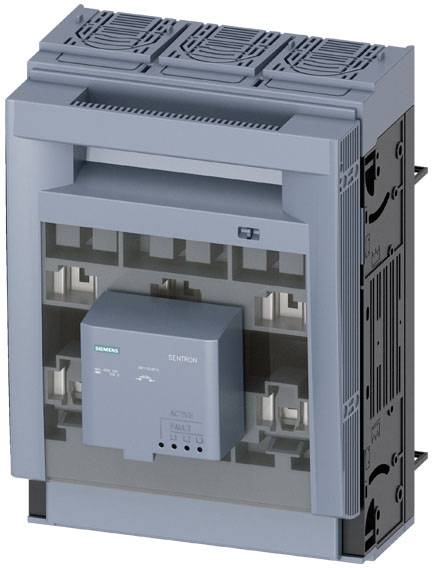

Siemens 3NP11531BC14 sigurnosna teretna rastavna sklopka Veličina osigurača = 2 400 A 690 V/AC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosna teretna rastavna sklopka
Veličina osigurača
2
Broj polova
3
Nazivna struja - zaokružena
400 A
Izvedba
Pokrivna razina 32/70 mm
Tehnički list (PDF)
Broj
Ukupno (535,00 € / komad)
535,00 €
sa PDV-om
Tehnički podaci
- Projekt električnog priključka / za glavni strujni krug: spoj sabirnice
- Vrsta tehnologije spajanja: ravni spoj
- Izvedba elementa za pokretanje: ručka poklopca
- Verzija nadzora osigurača: elektronski EFM15
- Izvedba sabirnice: debljina sabirnice 5 ili 10 mm
- Moment pritezanja / s vijčanim spojem / minimalno: 10 Nm
- Moment pritezanja / s vijčanim spojem / maksimalno: 12 Nm
- Izvedba uređaja: za sustav sabirnica 8US 60mm
- Veličina jezičca za razdvajanje: 2 i 1
- Vrsta pričvršćenja: sabirnica
- Prikladnost za uporabu / prekidač opterećenja: da
- Prikladnost za uporabu / sigurnosni prekidač: da
- Prikladnost prekidača za uporabu / održavanje / popravak: da
- Položaj ugradnje: horizontalno/vertikalno
- Mehanički život (ciklusi preklapanja) / tipično: 1000
- Položaj / radnog elementa: naprijed
- Značajke proizvoda / zaključavanje: da
- Komponenta proizvoda / indikator isključenja: da
- Značajka proizvoda / mogućnost zatvaranja: da
- Funkcija proizvoda / nadzor osigurača: da
- Proširenje proizvoda / pomoćni prekidač: da
- Proširenje proizvoda / izborno / mogućnost zaključavanja: da
- Proširenje proizvoda / opcija / nadzor zaštite od prenapona: da
- Klasa zaštite IP: IP40
- Stupanj zaštite IP / sa zatvorenim prekidačem / s poklopcem ili poklopcem kabelske stopice: IP40
- Stupanj zaštite IP / sa zatvorenim prekidačem / bez poklopca ili poklopca kabelske stopice: IP30
- Stupanj zaštite IP / otvoreni: IP20
- Otpornost na prenapon: 8kV
- Temperatura okoline / tijekom rada / minimalno: -25 °C
- Temperatura okoline / tijekom rada / maksimalno: 55 °C
- Gubitak snage / maksimalno: 144 W
- Stupanj nečistoće: 2
- Izolacijski napon: 690V
- Srednji razmak tračnica: 60 mm
- Širina sabirnice / minimum: 12 mm
- Širina sabirnice / maksimalno: 30 mm
- Presjek spojivog vodiča / za glavne kontakte / višežilni / minimalno: 25 mm²
- Presjek spojivog vodiča / za glavne kontakte / višežilni / maksimalno: 240 mm²
- Presjek spojivog vodiča / za glavne kontakte / jednožilni ili višežilni / minimalno: 25 mm²
- Presjek spojivog vodiča / za glavne kontakte / jednožilni ili višežilni / maksimalno: 240 mm²
- Vrsta presjeka spojivih vodiča / lamelirani vodiči / maksimalno: 34 x 18 mm
- Izvedba
Pokrivna razina 32/70 mm
- Vrsta proizvoda
sigurnosna teretna rastavna sklopka
- Veličina osigurača
2
- Broj polova
3
- RoHS-konforno
Da

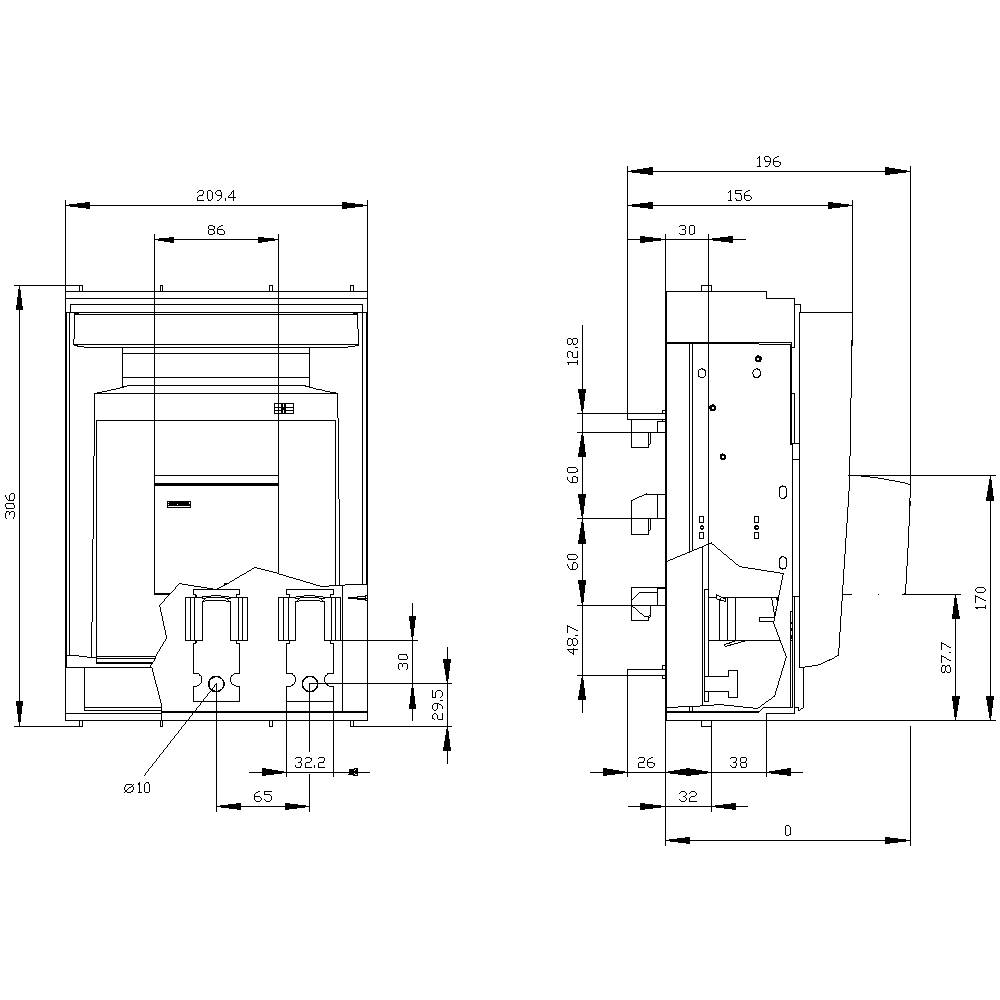

- dim.
(Š x V x D) 209.4 x 306 x 187.6 mm
- Sadržaj
1 St.
- Nazivna struja
400 A
- Nazivna struja - zaokružena
400 A
- Nazivni napon
690 V/AC
- Širina
209.4 mm
- Visina
306 mm
- Dubina
187.6 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2864085 Siemens 3NP11531BC14 sigurnosna teretna rastavna sklopka Veličina osigurača = 2 400 A 690 V/AC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2864085 Siemens 3NP11531BC14 sigurnosna teretna rastavna sklopka Veličina osigurača = 2 400 A 690 V/AC 1 St.
Opis
SENTRON, 3NP1 osigurač rastavljač, 3-polni, NH2, 400 A, za 8US 60mm sustav sabirnica, ravni priključak, nadzor osigurača, elektronski EFM15, nivo poklopca 32/70mm
