Name: Siemens 3KF43400MF51 teretna rastavna sklopka Veličina osigurača = 1 400 A 690 V/AC 1 St.
Brand: Siemens
SKU: 2864051
Availability: BackOrder

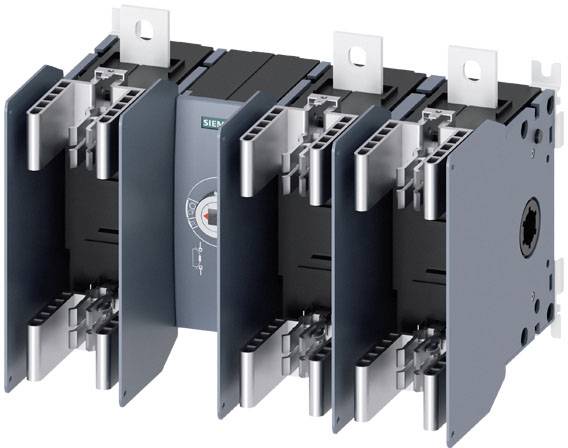

Električni sklopni uređaj s metalnim priključcima i središnjim upravljačkim elementom, korišten za upravljanje električnim strujnim krugovima.

Električka shema s tri paralelno spojena otpornika. Od gore prema dolje prolazi šest poveznica: 1, 3, 5 gore; 2, 4, 6 dolje.

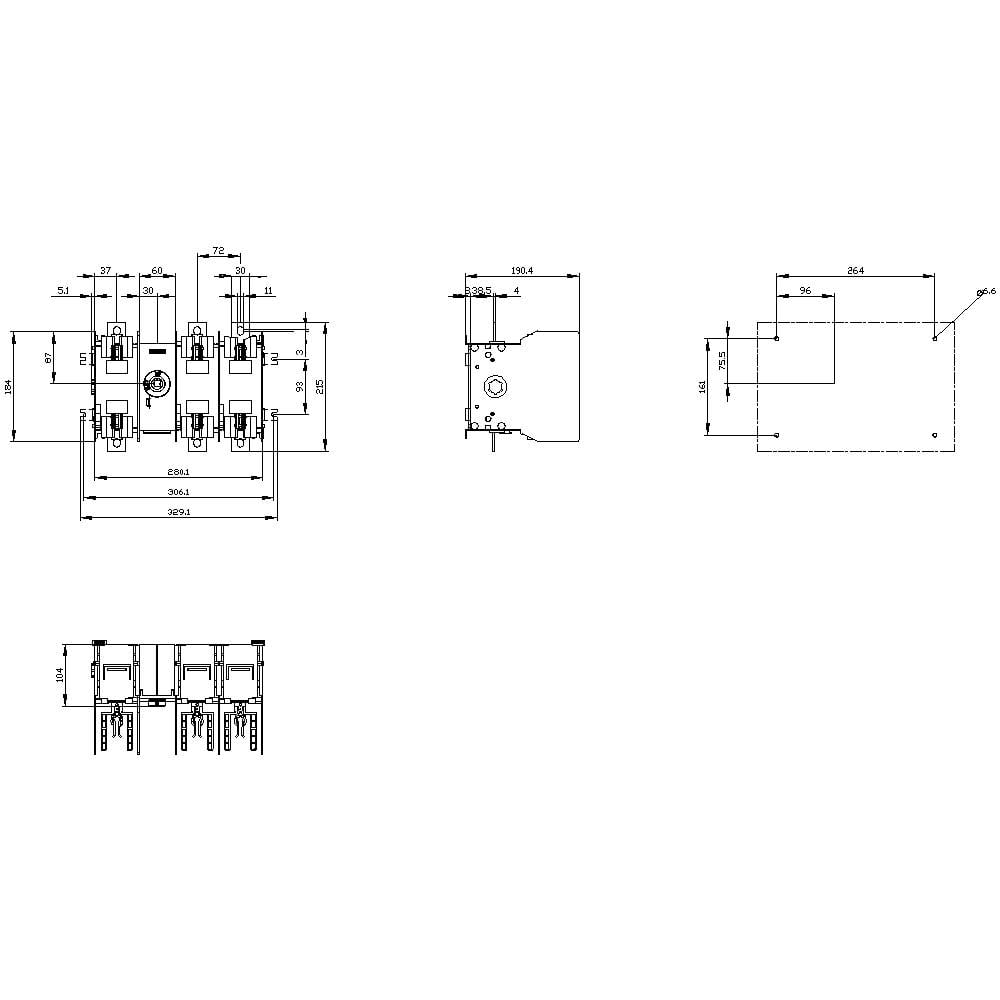

Tehnički nacrt elektroničke komponente s mjernim jedinicama u milimetrima. Prednji i bočni pogled s detaljnim dimenzijama.

1/3

Slika slična

Vrsta proizvoda

teretna rastavna sklopka

Veličina osigurača

Broj polova

Nazivna struja - zaokružena

400 A

Izvedba

3KF rastavljači s osiguračima

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,19.11.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (855,00 € / komad)

935,00 €

-9 %

855,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Izvedba električnog priključka / za glavni krug: ravni spoj
Verzija zaslona / za prikaz položaja prekidača rotacijski radni mehanizam spojke vrata: ON-OFF-TEST
Raspored električnih priključaka / za glavni krug: gore i dolje
Broj spojnih kontakata / za pomoćne kontakte: 8
Broj prekidnih kontakata / za pomoćne kontakte: 8
Moment pritezanja / s vijčanim spojem / minimalno: 30 Nm
Moment pritezanja / s vijčanim spojem / maksimalno: 44 Nm
Vrsta uređaja: trajna ugradnja
Veličina jezičca za razdvajanje: 2 i 1
Veličina okvira rastavljača: 4
Uvjetna struja kratkog spoja (Iq): 100000 A
Vrsta montaže: podna montaža
Radna snaga / pri AC-23 A / pri 400 V: 220000 W
Radna snaga / pri AC-23 A / pri 690 V: 400 kW
Prolazna struja / sa sklopkom zatvorenom / na 690 V / s kombinacijom sklopka + aM osigurač / maksimalno dopušteno: 41140 A
Prolazna struja / sa sklopkom zatvorenom / na 690 V / s kombinacijom sklopka + gG osigurač / maksimalno dopušteno: 41140 A
Prolazna struja / sa zatvorenim prekidačem / za kombinaciju prekidač + osigurač / pri 500 V / maksimalno dopušteno: 39400 A
Prolazna struja / osigurača / pri 400 V / najveća dopuštena: 37100 A
Prolazna struja / osigurača / na 690 V / maksimalno dopušteno: 47000 A
Prikladnost za korištenje / glavni prekidač: da
Prikladnost za uporabu / prekidač opterećenja: da
Prikladnost za upotrebu / prekidač ZA ISKLJUČIVANJE U NUŽDI: da
Prikladnost za uporabu / sigurnosni prekidač: da
Prikladnost prekidača za uporabu / održavanje / popravak: da
Položaj ugradnje: bilo koji
Električni život (ciklusi preklapanja) / pri AC-23 A / pri 440 V: 3000
Električni život (ciklusi preklapanja) / pri AC-23 A / pri 690 V: 2000
Električni život (ciklusi preklapanja) / pri DC-23 A / pri 440 V: 1000
Mehanički životni vijek (ciklusi preklapanja) / tipično: 8000
Izolacijski napon (Ui): 1000V
Položaj / radnog elementa: naprijed
Položaj / sklopnog mehanizma: iza prvog pola
Proširenje proizvoda / pomoćni prekidač: da
Proširenje proizvoda / izborno / mogućnost zaključavanja: da
Proširenje proizvoda / opcija / nadzor osigurača: da
Stupanj zaštite IP: IP00
Stupanj zaštite IP / sa zatvorenim prekidačem / s poklopcem ili poklopcem kabelske stopice: IP00
Otpornost na prenapon: 12kV
Temperatura okoline / tijekom rada / minimalno: -25 °C
Temperatura okoline / tijekom rada / maksimalno: 70 °C
Gubitak snage / maksimalno: 243 W
Stupanj onečišćenja: 3
Tip presjeka spojivog vodiča / za bakrene vodiče / višežilni / s kabelskom stopicom / prema DIN 46234: 1x (6 ... 240 mm²), 2x (6 ... 150 mm²) / 1x (AWG 3 ... kcmil 400), 2x (AWG 3 ... 2/0)
Tip presjeka spojivog vodiča / za bakrene vodiče / višežilni / s kabelskom stopicom / prema DIN 46235: 1x (16 ... 185 mm²), 2x (16 ... 150 mm²)
Tip presjeka spojivog vodiča / za bakrenu sabirnicu: 1x (30 x 10 mm²)

Izvedba: 3KF rastavljači s osiguračima

Vrsta proizvoda: teretna rastavna sklopka

Veličina osigurača: 1

Broj polova: 3

RoHS-konforno: Da

dim.: (Š x V x D) 288.6 x 215 x 190.5 mm

Sadržaj: 1 St.

Nazivna struja: 400 A

Nazivna struja - zaokružena: 400 A

Nazivni napon: 690 V/AC

Širina: 288.6 mm

Visina: 215 mm

Dubina: 190.5 mm

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Veličina osigurača

Siemens 3KF43400MF51 teretna rastavna sklopka Veličina osigurača = 1 400 A 690 V/AC 1 St.

Kataloški br.:2864051

Dostava čet,19.11.

Conrad Electronic

Ovaj proizvod

400 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

855,00 €^*

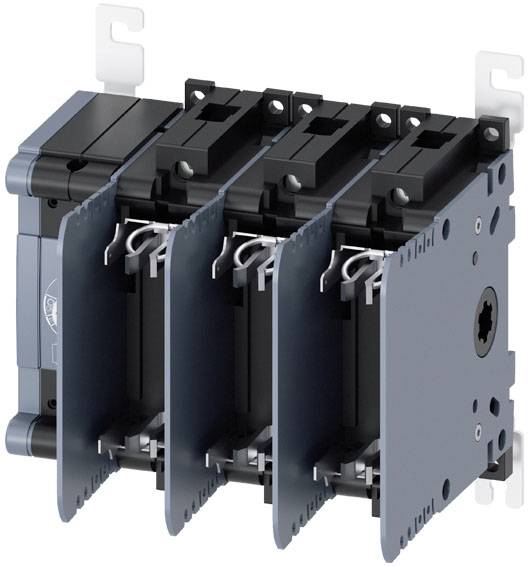

Siemens 3KF13030LB51 teretna rastavna sklopka Veličina osigurača = 00 32 A 690 V/AC 1 St.

Kataloški br.:2864045

Dostava čet,19.11.

Conrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 3KF13060LB51 teretna rastavna sklopka Veličina osigurača = 00 63 A 690 V/AC 1 St.

Kataloški br.:2864046

Dostava čet,19.11.

Conrad Electronic

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

239,99 €^*

Siemens 3KF13080LB51 teretna rastavna sklopka Veličina osigurača = 00 80 A 690 V/AC 1 St.

Kataloški br.:2864047

Dostava čet,19.11.

Conrad Electronic

80 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

269,00 €^*

Siemens 3KF23120MF51 teretna rastavna sklopka Veličina osigurača = 00 125 A 690 V/AC 1 St.

Kataloški br.:2864048

Dostava čet,19.11.

Conrad Electronic

125 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

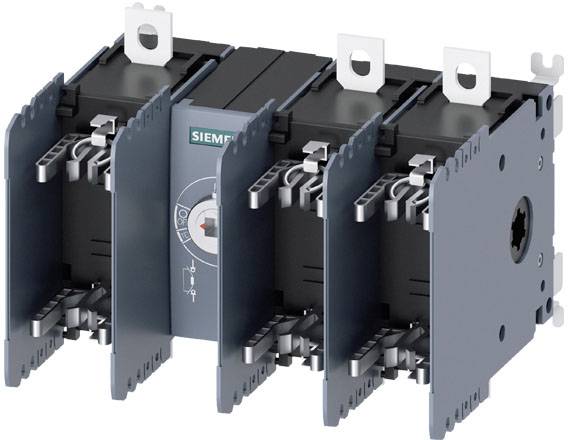

Siemens 3KF23160MF51 teretna rastavna sklopka Veličina osigurača = 00 160 A 690 V/AC 1 St.

Kataloški br.:2864049

Dostava čet,19.11.

Conrad Electronic

160 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

315,00 €^*

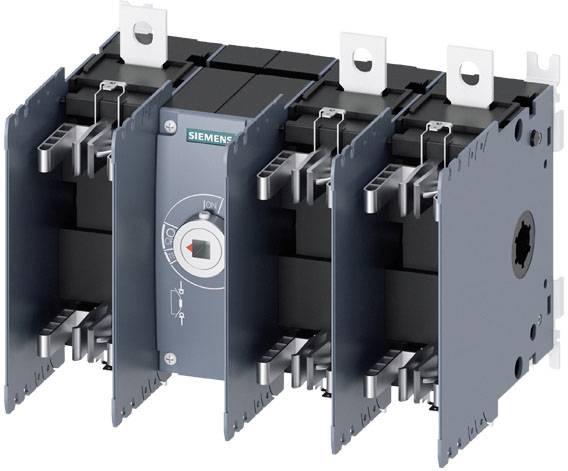

Siemens 3KF33250MF51 teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC 1 St.

Kataloški br.:2864050

Dostava čet,19.11.

Conrad Electronic

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

535,00 €^*

Siemens 3KF53630MF51 teretna rastavna sklopka Veličina osigurača = 1 630 A 690 V/AC 1 St.

Kataloški br.:2864052

Dostava čet,19.11.

Conrad Electronic

630 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.495,00 €^*

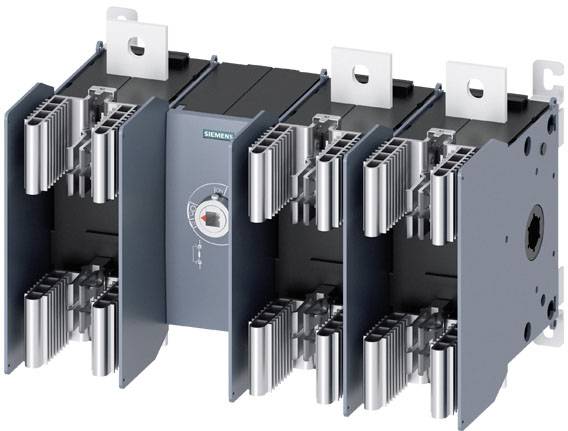

Siemens 3KF53800MF51 teretna rastavna sklopka Veličina osigurača = 1 850 A 690 V/AC 1 St.

Kataloški br.:2864053

Dostava čet,19.11.

Conrad Electronic

850 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.955,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2864051 Siemens 3KF43400MF51 teretna rastavna sklopka Veličina osigurača = 1 400 A 690 V/AC 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2864051 Siemens 3KF43400MF51 teretna rastavna sklopka Veličina osigurača = 1 400 A 690 V/AC 1 St.

Opis

Rastavljač s osiguračem 3KF SITOR, 400A, vel. 4, 3-polni, za veličinu osigurača NH. 1 i 2 za zaštitu poluvodiča, prednji pogon, središnji, osnovni uređaj bez ručke, ravna klema bez osigurača
