Siemens 3KF13080LB51 teretna rastavna sklopka Veličina osigurača = 00 80 A 690 V/AC 1 St.
Vrsta proizvoda
teretna rastavna sklopka
Veličina osigurača
00
Broj polova
3
Nazivna struja - zaokružena
80 A
Izvedba
3KF rastavljači s osiguračima
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (269,00 € / komad)
269,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn električnog priključka / za glavni strujni krug: stezaljka kutije
- Dizajn zaslona / za prikaz položaja prekidača rotacijski radni mehanizam spojke vrata: ON-OFF-TEST
- Raspored električnih priključaka / za glavni krug: gore i dolje
- Broj preklopnih kontakata / za pomoćne kontakte: 4
- Moment pritezanja / s vijčanim spojem / minimalno: 5 Nm
- Moment pritezanja / s vijčanim spojem / maksimalno: 6,5 Nm
- Vrsta uređaja: trajna ugradnja
- Veličina separatora: 00 i 000
- Veličina rastavljača: 1
- Uvjetna struja kratkog spoja (Iq): 100000 A
- Vrsta montaže: Montaža na pod i montaža na kopču na 35 mm cilindar
- Radna snaga / pri AC-23 A / pri 400 V: 37000 W
- Radna snaga / pri AC-23 A / pri 690 V: 75 kW
- Prolazna struja / sa sklopkom zatvorenom / na 690 V / s kombinacijom sklopka + aM osigurač / maksimalno dopušteno: 11200 A
- Prolazna struja / sa sklopkom zatvorenom / na 690 V / s kombinacijom sklopka + gG osigurač / maksimalno dopušteno: 11200 A
- Prolazna struja / sa zatvorenim prekidačem / za kombinaciju prekidač + osigurač / pri 500 V / maksimalno dopušteno: 10400 A
- Prolazna struja / osigurača / na 400 V / maksimalno dopušteno: 11800 A
- Prolazna struja / osigurača / na 690 V / maksimalno dopušteno: 11800 A
- Prikladnost za korištenje / glavni prekidač: da
- Prikladnost za uporabu / prekidač opterećenja: da
- Prikladnost za upotrebu / prekidač ZA NUŽDU: da
- Prikladnost za uporabu / sigurnosni prekidač: da
- Prikladnost prekidača za uporabu / održavanje / popravak: da
- Položaj ugradnje: bilo koji
- Električni život (ciklusi preklapanja) / pri AC-23 A / pri 440 V: 10000
- Električni život (ciklusi preklapanja) / pri AC-23 A / pri 690 V: 6000
- Električni život (ciklusi preklapanja) / pri DC-23 A / pri 440 V: 1500
- Mehanički životni vijek (ciklusi preklapanja) / tipično: 15000
- Izolacijski napon (Ui): 1000V
- Položaj / radnog elementa: naprijed
- Položaj / pogona mjenjača: na lijevom kraju
- Proširenje proizvoda / pomoćni prekidač: da
- Proširenje proizvoda / izborno / mogućnost zaključavanja: da
- Proširenje proizvoda / opcija / nadzor osigurača: da
- Stupanj zaštite IP: IP00
- Stupanj zaštite IP / sa zatvorenim prekidačem / s poklopcem ili poklopcem kabelske stopice: IP00
- Otpornost na prenapon: 12kV
- Temperatura okoline / tijekom rada / minimalno: -25 °C
- Temperatura okoline / tijekom rada / maksimalno: 70 °C
- Gubitak snage / maksimalno: 44,4 W
- Stupanj onečišćenja: 3
- Tip presjeka spojivog vodiča / s fleksibilnom sabirnicom: 2x (0,8 x 9 mm²)
- Vrsta presjeka spojivih vodiča / za bakrene vodiče / puni: 1x (1 ... 16 mm²) / 1x (AWG 14 ... 6)
- Vrsta presjeka spojivih vodiča / za bakrene vodiče / fino užične / s obradom krajeva jezgre: 1x (6 ... 25 mm²) / 1x (AWG 12 ... 4)
- Tip presjeka spojivog vodiča / za bakrene vodiče / višežilni: 1x (6 ... 25 mm²) / 1x (AWG 14 ... 4)
- Tip presjeka spojivog vodiča / za bakrenu sabirnicu: 1x (12 x 2 mm²)
- Izvedba
3KF rastavljači s osiguračima
- Vrsta proizvoda
teretna rastavna sklopka
- Veličina osigurača
00
- Broj polova
3
- RoHS-konforno
Da

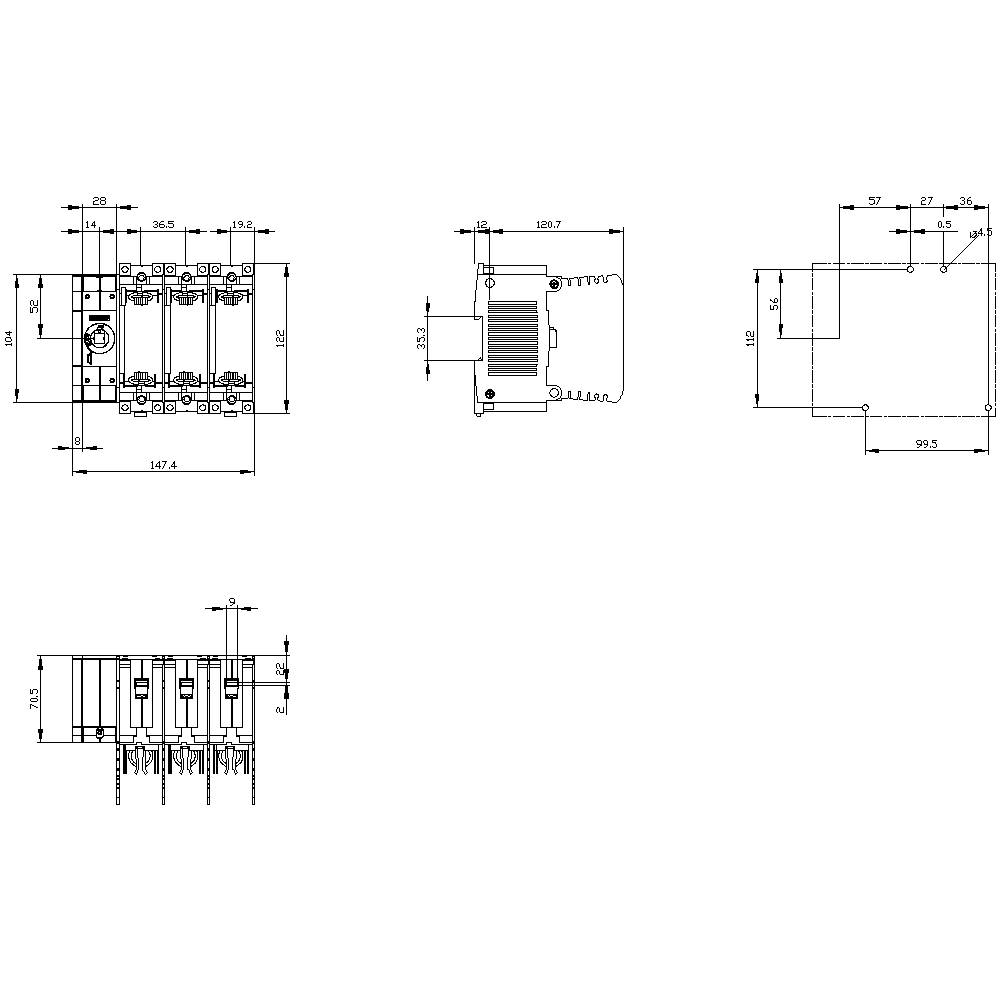

- dim.
(Š x V x D) 148.3 x 153 x 132.7 mm
- Sadržaj
1 St.
- Nazivna struja
80 A
- Nazivna struja - zaokružena
80 A
- Nazivni napon
690 V/AC
- Širina
148.3 mm
- Visina
153 mm
- Dubina
132.7 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2864047 Siemens 3KF13080LB51 teretna rastavna sklopka Veličina osigurača = 00 80 A 690 V/AC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2864047 Siemens 3KF13080LB51 teretna rastavna sklopka Veličina osigurača = 00 80 A 690 V/AC 1 St.
Opis

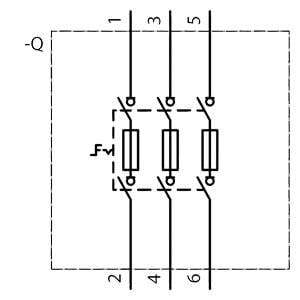

Rastavljač s osiguračem 3KF SITOR, 80A, vel. 1, 3-polni, za veličinu osigurača NH. 000 za zaštitu poluvodiča, prednji pogon lijevo, osnovni uređaj bez ručke, terminal kutije bez osigurača
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Pribor
(*Svi podaci su sa PDV-om)Nužni pribor je potreban za korištenje proizvoda kako je opisano
