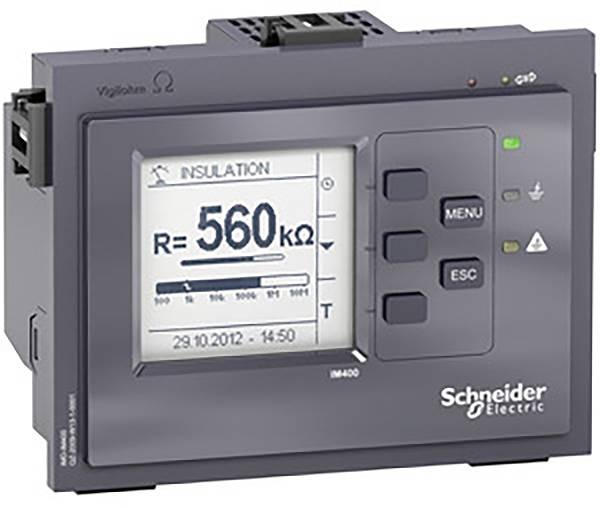

Schneider Electric IMD-IM400 IMD-IM400 kontrolnik izolacije Broj relejnih izlaza: 1

Ovaj uređaj dio je asortimana Vigilohm dizajniranog za nadzor neuzemljenih izvora napajanja (IT sustava) u skladu sa standardima instalacije i proizvoda. Prema standardima, preporuča se opremiti vaše sustave uređajima za nadzor izolacije (IMD). Ovaj uređaj je namijenjen za nadzor velikih i problematičnih AC, DC i ACDC sustava. Mjeri izolacijski otpor mreže dovođenjem niskofrekventne izmjenične struje između mreže i zemlje. Konfiguracija se postavlja ovisno o instalaciji. Postavke se vrše na prednjoj strani uređaja, preko HMI ekrana ili preko komunikacijskog porta. Dostupne su postavke vezane uz vrstu mreže, pragove alarma i predalarma, odgodu alarma od 0 do 7200 sekundi i druge. Nadzire mreže do 830 VAC kada je spojen na nulu, 480 V kada je spojen na liniju i 480 VDC, s do 500 mikrofarada. Crno-bijeli zaslon može prikazati izolacijski otpor od 10 ohma do 10 megohma, kapacitet i privremene pogreške. Autotest se automatski pokreće svakih 5 sati i po potrebi. Ako izolacijski otpor sustava padne ispod postavljenog praga, tj. postoji uzemljenje, aktivira se alarm preko IMD izlaznog releja. Nakon što se ne otkrije greška, alarm se briše i relej alarma se vraća u normalu. Uređaj se može napajati iz izvora od 110VAC do 440VAC ili izvora od 110VDC do 440VDC, sve s tolerancijom od plus ili minus 15%. Ovaj proizvod se ugrađuje u ravnini, npr. B. u vratima upravljačkog ormara. Prednja klasa zaštite je IP5, stražnja klasa zaštite IP20 i prenapon 300V kategorija III. Nadzorni uređaj opremljen je RS485 komunikacijskim sučeljem s Modbus protokolom.
