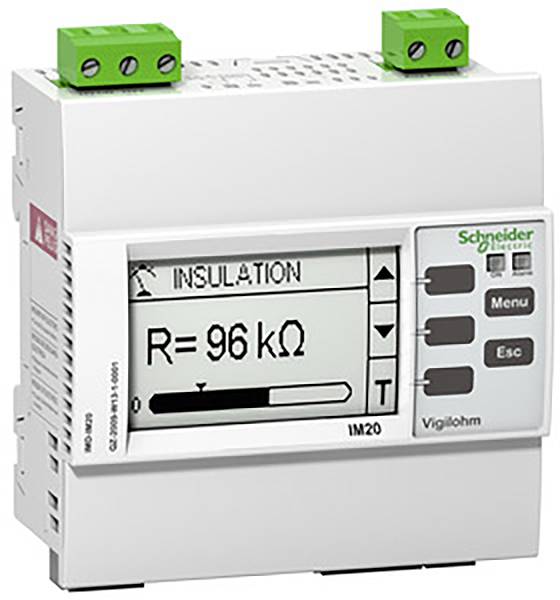

Schneider Electric IMD-IM20 IMD-IM20 kontrolnik izolacije Broj relejnih izlaza: 1

Ovaj uređaj dio je asortimana Vigilohm dizajniranog za nadzor neuzemljenih izvora napajanja (IT sustava) u skladu sa standardima instalacije i proizvoda. Prema standardima, preporuča se opremiti vaše sustave uređajima za nadzor izolacije (IMD). Ovaj uređaj namijenjen je za nadzor srednje velikih AC, DC i ACDC sustava s ograničenim smetnjama. Mjeri izolacijski otpor mreže dovođenjem niskofrekventne izmjenične struje između mreže i zemlje. Konfiguracija ovisi o instalaciji. Postavke se vrše na prednjoj strani uređaja putem HMI zaslona. Mogu se postaviti pragovi alarma od 0,5 kilohma do 500 kilohma i kašnjenja alarma od 0 do 7200 sekundi. Nadzire mreže do 600 VAC kada je spojen na neutralni vodič, 480 V kada je spojen na liniju i 345 VDC, s do 70 mikrofarada. Crno-bijeli zaslon prikazuje izolacijski otpor od 100 ohma do 10 megohma, kapacitet i privremene pogreške. Autotest se automatski pokreće svakih 5 sati i po potrebi. Ako izolacijski otpor sustava padne ispod postavljenog praga, tj. ako postoji zemljospoj, aktivira se alarm preko IMD izlaznog releja. Nakon što se ne otkrije greška, alarm se briše i relej alarma se vraća u normalu. Uređaj se može napajati iz izvora od 110VAC do 415VAC ili izvora od 125VDC do 250VDC, sve s tolerancijom od plus ili minus 15%. Ovaj proizvod se može montirati na DIN tračnicu ili ugraditi u ravninu, a ima i ulaz za zaključavanje. Prednja klasa zaštite je IP52, stražnja IP20 i prenaponska kategorija III. Nadzorni uređaj opremljen je RS485 komunikacijskim sučeljem s Modbus protokolom.
