Schabus 400748 SHT 5001 detektor vode strujni pogon
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
33 kom. - zaliha Njemačka
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Schabus 400748 detektor vode strujni pogon
- Kućište za standardni sustav DIN šina
- Priključak plovnih sklopki ukupne duljine 300 m
- Spajanje podnih senzora ukupne duljine 100 m
- S 2 linije za izvještavanje
Tehnički podaci
- Radni napon istosmjerni: 12/24 V = istosmjerni iz baterija i akumulatora i mrežnih ploča s podrškom za baterije i UPS sustava
- Radni napon AC: 100 - 240 V ~ / 50 - 60 Hz iz javnosti. mreža

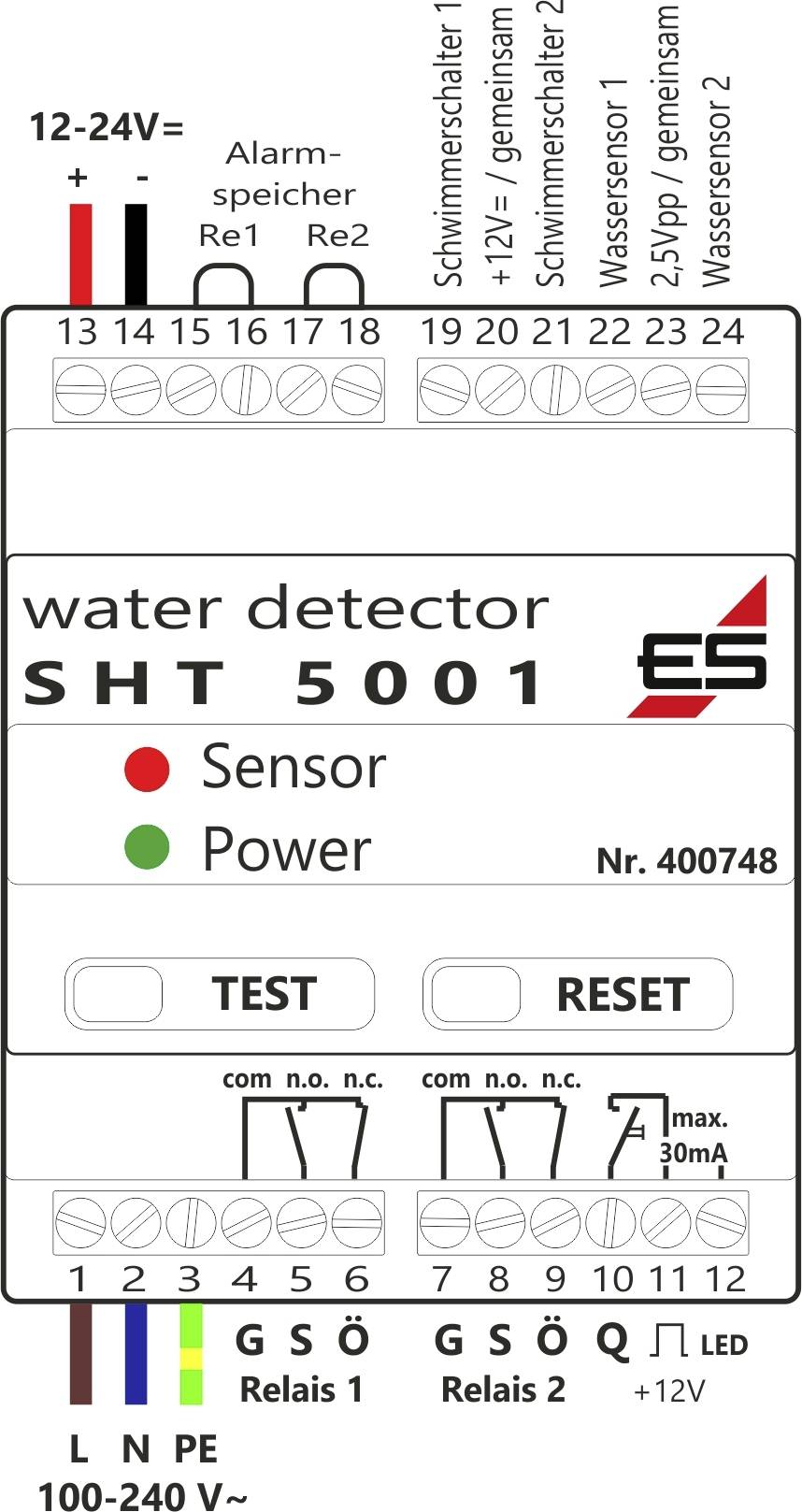

- Relejni kontakti: 2 preklopna releja bez potencijala
- Relej sklopne sposobnosti: max 250 V ~ / 30 V = / 5 A
- Linije za otkrivanje: 2 senzora (AC) i / ili 2 mini plovna prekidača (DC)
- Duljina kabela AC: do 100 m / DC do 300 m (maks. 10 nF)
- Prag alarma: AC<80 kΩ / DC<180 kΩ
- Priključak zujalice / izlaz alarma: 12 volti / maks. 30 mA
- Klasa zaštite prema DIN EN 60529: IP20 za uvijek suhe interijere
- Funkcionalni raspon: +5 ° C ... +45 ° C / 5 ... 90% rH (bez uvjeta)
- 4 TE cilindarska šina
- Vrsta proizvoda
detektor vode
- Vrsta montaže
profilna šina
- Pogonski napon (detalji)
230 V/50 Hz
- Napajanje
strujni pogon
- Širina
72 mm
- Visina
57 mm
- Dubina
90 mm
- dim.
(Š x V x D) 72 x 57 x 90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2480914 Schabus 400748 SHT 5001 detektor vode strujni pogon
Upute za rad i sigurnost
Upute za rad i sigurnost 2480914 Schabus 400748 SHT 5001 detektor vode strujni pogon
Informacije
Informacije 2480914 Schabus 400748 SHT 5001 detektor vode strujni pogon
Izjava o sukladnosti
Izjava o sukladnosti 2480914 Schabus 400748 SHT 5001 detektor vode strujni pogon
Opis

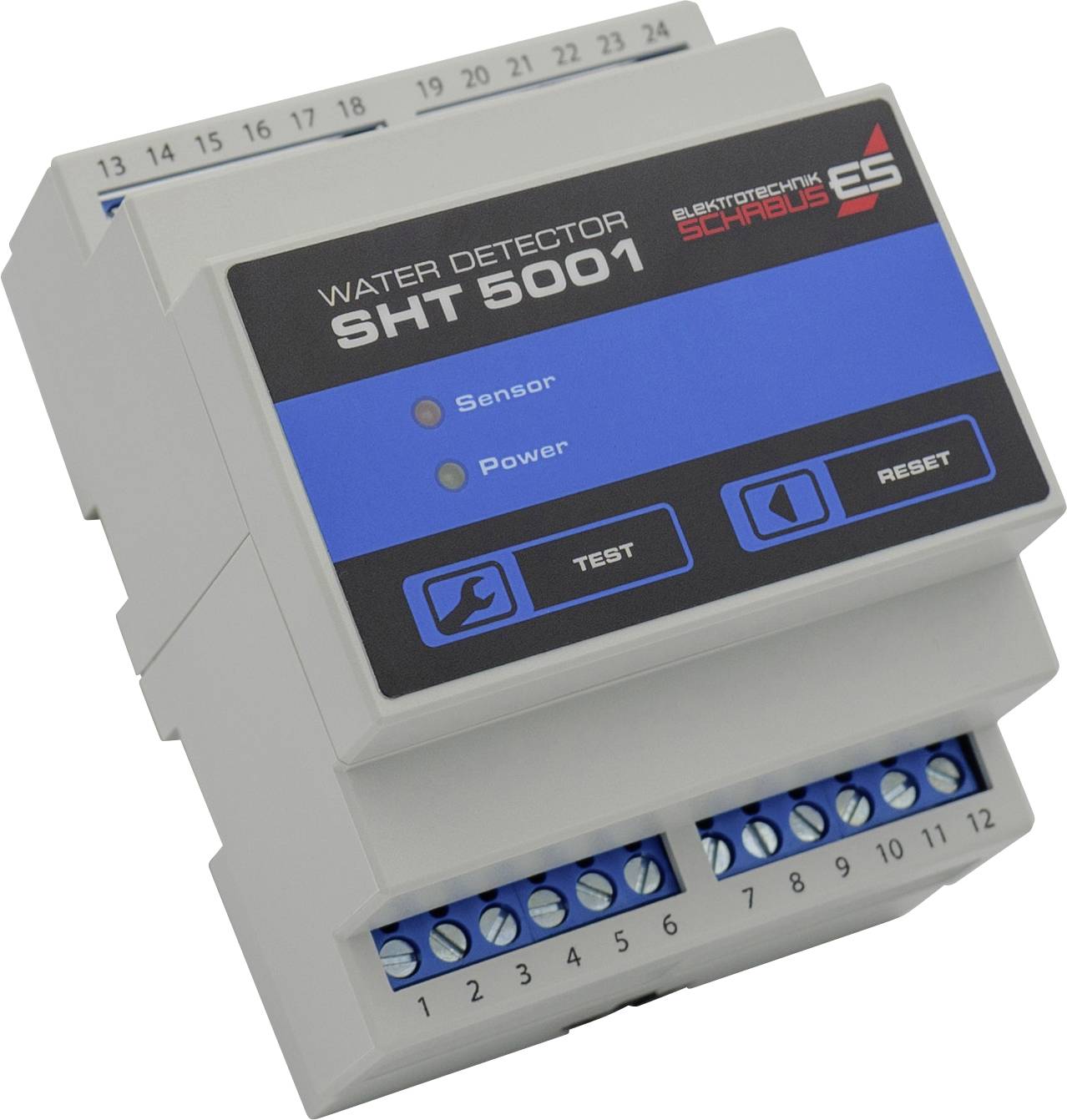

SHT 5001 je detektor vode za stalnu ugradnju u malu razdjelnu ploču ili kutiju s osiguračima. Ima 2 linije za izvještavanje, od kojih je svaka spojena na vlastiti alarmni relej, te po 2 ulaza za pasivne senzore vode (AC) ili mini plovne prekidače (DC). U slučaju alarma, svijetli crvena LED osjetnica (ulaz 1) ili treperi (ulaz 2), oglašava se unutarnji piezo -zujalica (može se trajno deaktivirati), dodijeljeni relejni prekidači i alarmni izlaz (12 V / maks. 30 mA) za spajanje vanjskog piezo pokretača ili se aktivira LED dioda (npr. Za vrata upravljačkog ormara). Memorija alarma može se postaviti pojedinačno za svaku liniju alarma pomoću žičanog mosta. Alarm se interno potvrđuje pritiskom na tipku RESET ili izvana zatvaranjem kontakta bez potencijala (npr. Vanjski gumb, mini plivajući prekidač, poništavanje kontakta s GSM brojčanika itd.). Postavke alarma provjeravaju se tipkom TEST, "voda" se simulira na obje linije detekcije. Spojeni senzori i mini plovni prekidači također se ne testiraju. SHT 5001 radi s mrežnim naponom iz javne električne mreže i / ili 12/24 V izravnim naponom iz vanj. Baterije / punjive baterije.
Senzor vode ili mini plovak? Što trebam?
Na ovo je pitanje prilično lako odgovoriti: Ako je samo na neki način moguće koristiti mini plivajući prekidač za predviđenu svrhu, onda ga morate koristiti i vi. Jer tada morate raditi s razinom vode, vodostajem ili dizalom. Senzori će neko vrijeme raditi, ali su s golim kontaktima potpuno neprikladni za stalno vlažno okruženje. Upamtite da su senzori za vodu potrošni dijelovi. Što su češće i dulje izloženi vodi, brže stare i u najboljem slučaju imaju tendenciju stvarati više lažnih alarma. Čak i ako ste uvjereni da je vaš senzor doista suh, voda je možda prodrla u unutrašnjost senzora i tamo izazvala znatnu koroziju, hrđu, verdigris itd.

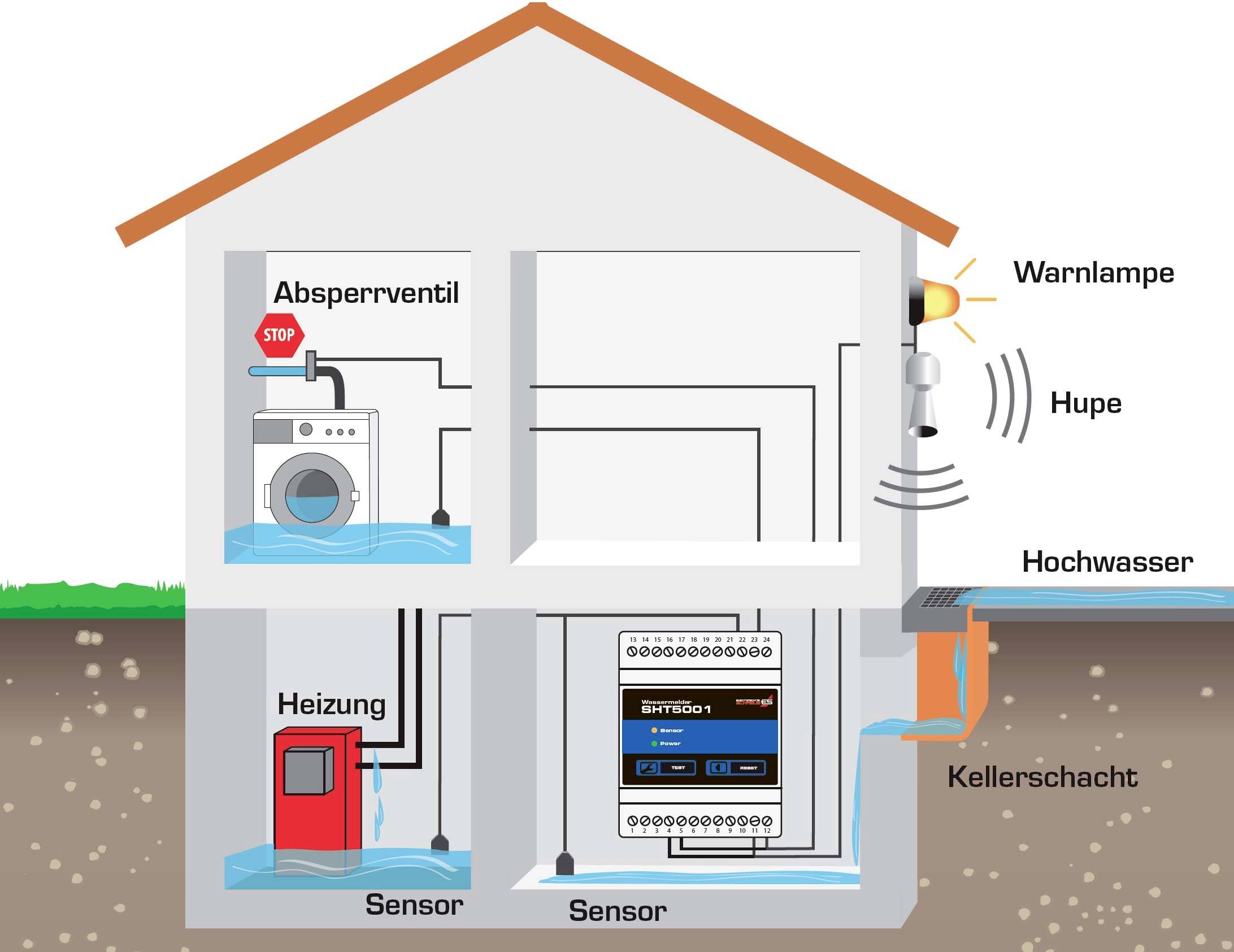

Senzori su prikladni samo za redovito suhe prostore, za opću detekciju vode na podovima, a posebno pod perilicama rublja i posuđa, možda ispod kotla ili drugih uređaja za prijenos vode, cijevi, radijatora itd., Uglavnom suhih površina koje su normalno ili se nadamo da voda nikada neće doći.
Ovaj tekst je strojno preveden.
Senzor vode ili mini plovak? Što trebam?
Na ovo je pitanje prilično lako odgovoriti: Ako je samo na neki način moguće koristiti mini plivajući prekidač za predviđenu svrhu, onda ga morate koristiti i vi. Jer tada morate raditi s razinom vode, vodostajem ili dizalom. Senzori će neko vrijeme raditi, ali su s golim kontaktima potpuno neprikladni za stalno vlažno okruženje. Upamtite da su senzori za vodu potrošni dijelovi. Što su češće i dulje izloženi vodi, brže stare i u najboljem slučaju imaju tendenciju stvarati više lažnih alarma. Čak i ako ste uvjereni da je vaš senzor doista suh, voda je možda prodrla u unutrašnjost senzora i tamo izazvala znatnu koroziju, hrđu, verdigris itd.
Senzori su prikladni samo za redovito suhe prostore, za opću detekciju vode na podovima, a posebno pod perilicama rublja i posuđa, možda ispod kotla ili drugih uređaja za prijenos vode, cijevi, radijatora itd., Uglavnom suhih površina koje su normalno ili se nadamo da voda nikada neće doći.
Ovaj tekst je strojno preveden.
Napomene
Uređaj za upozorenje ne smije se koristiti na sljedećim mjestima:
• izravno iznad peći ili mjesta spaljivanja ili iznad sudopera / odvoda
• neposredno uz ili u zračnom toku ventilacije, ventilatora, klimatizacijskih sustava
• U područjima gdje prašina, vlaga ili prljavština mogu isključiti detektor vode
• u potencijalno eksplozivnim područjima
• Važno je da SHT 5001 potpuno držite podalje od vlage!
