Schabus 200324 SHT 8824 aktivan senzor za vodu za digitalne ulaze

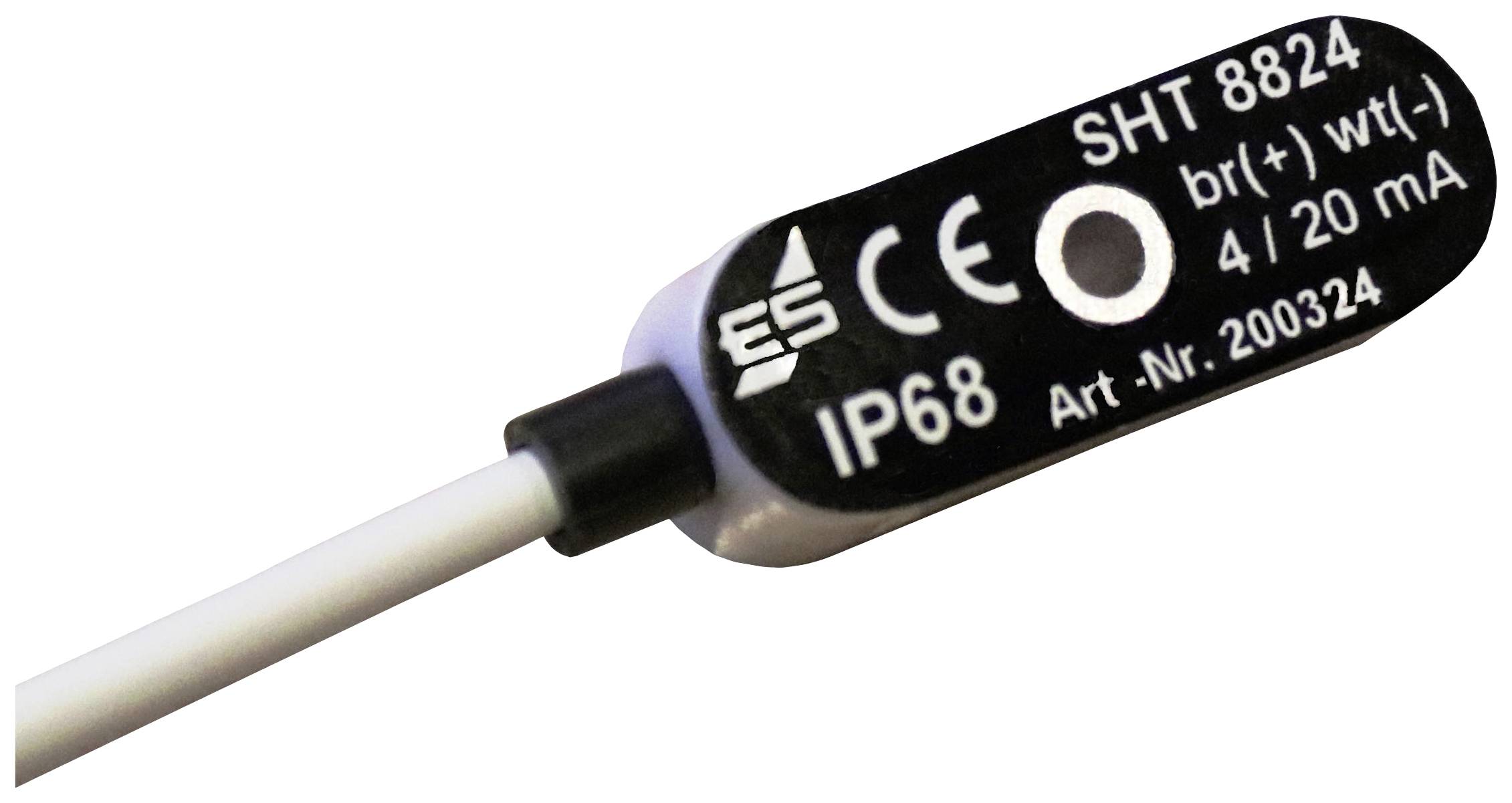

Senzor naziva 'SHT 8824', s CE oznakom, IP68 zaštitom, kataloški broj 200324, podržava 4-20 mA signal.
Pravokutni, plosnati senzor s dvije vijke za učvršćivanje i priključkom za kabel za prijenos podataka.

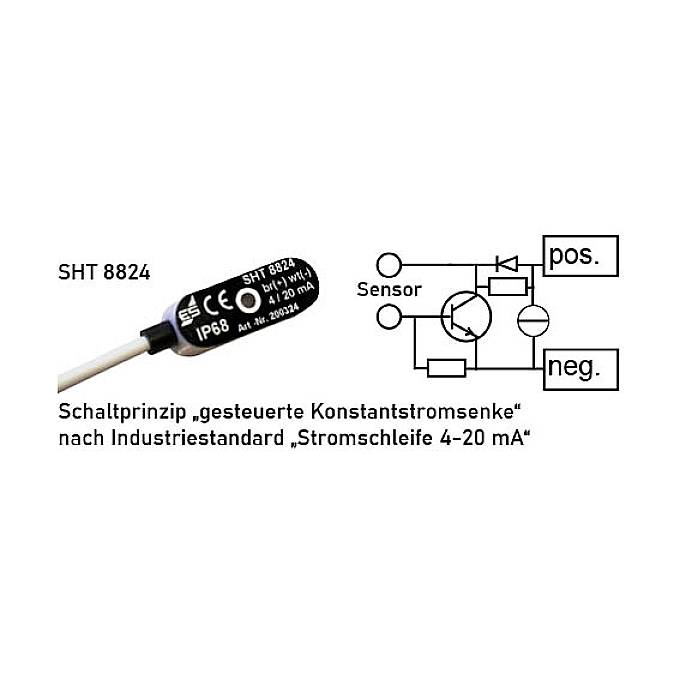

Dijagram prikazuje principijalnu shemu 'upravljive konstantne strujne sink jedinice' prema industrijskom standardu 'strujne petlje 4-20 mA' sa senzorom i pozitivnim/negativnim označavanjem.

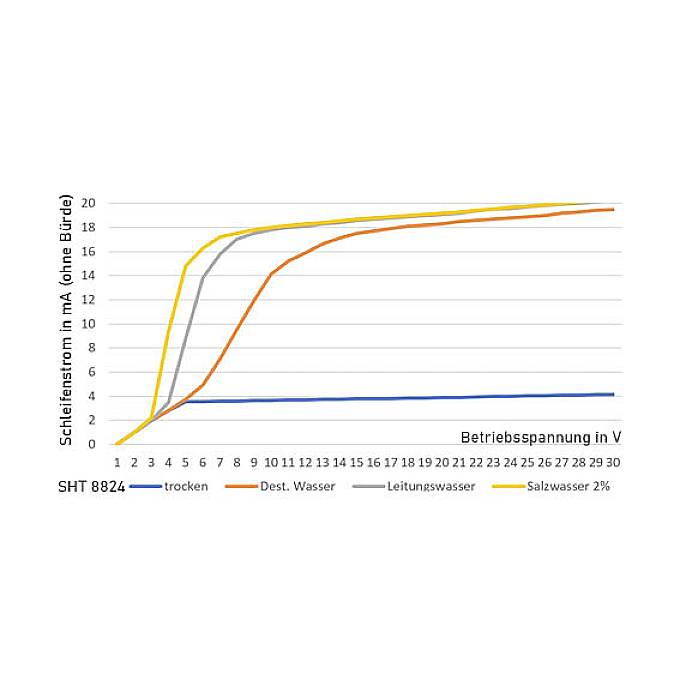

Grafikon prikazuje struju petlje u mA (bez opterećenja) u odnosu na radni napon u V za različite tekućine: suho, destilirana voda, vodovodna voda, 2% slana voda.
Schabus 200324 SHT 8824 aktivan senzor za vodu za digitalne ulaze-4
1/5
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava sri,04.11.
Broj
Ukupno (81,99 € / komad)
81,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Schabus 200324 aktivan senzor za vodu za digitalne ulaze

  • Za industrijski standard od 4 - 20 mA "strujna petlja"
  • Veza po definiciji kao "pasivni senzor za aktivne ulaze u 2-žičnoj tehnologiji"
  • Inkapsulacija otporna na koroziju za maksimalnu sigurnost i izdržljivost

Tehnički podaci

  • Za aktivne ulaze: mjerni pretvarači / odašiljači za 2-žične senzore
  • Opterećenje: do 500 Ω na Ub 24 VDC, do 700 Ω na Ub 24 VDC
  • Radni napon Ub: 10…30 VDC, tip. 24 VDC, SELV/PELV
  • Struja petlje suha: 4 mA @ Ub = 24 V, stvarno 3,6 – 4,2 mA dep. radnog napona
  • Struja petlje mokra: 19 - 20 mA @ Ub = 24 V, dep. ovisi o vodljivosti medija, stvarnih 14,1 – 20,3 mA. radnog napona i vodljivosti
  • Najveća struja petlje: maksimalno 21 mA @ Ub = 30 VDC i vodljivost ƙ = 1,4 x 106 S/m
  • Najniža struja petlje: min. 3,6 mA @ Ub = 10 VDC i senzor = suhi
  • Stupanj zaštite: IP68, zaštita od mlaza vode 30 minuta, kabel privremeno vodootporan
  • Raspon temperature: -15 °C … +50 °C max.
  • Priključni kabel: 2-žilni, LIYY, 2 x 0,14 mm², neoklopljeni, Ø 3,5 mm, bijeli, 4 metra
  • Raspored kabela: bijeli negativni priključak / 0 V / minus, smeđi pozitivni priključak / Ub / plus
  • Montaža: dno, rubovi, utori, kutovi
  • Rupa za vijak ojačana aluminijem Ø 3,2 mm, dužine 9 mm
  • Materijal: ABS, aluminij, kontakti od nehrđajućeg čelika, lijevani s Wepuranom
Vrsta proizvoda

aktivan senzor za vodu

Određene značajke detektora

za digitalne ulaze

Vrsta montaže

pod

Radni napon

24 V

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2576082 Schabus 200324 SHT 8824 aktivan senzor za vodu za digitalne ulaze

Upute za rad i sigurnost

Upute za rad i sigurnost 2576082 Schabus 200324 SHT 8824 aktivan senzor za vodu za digitalne ulaze

Opis

Aktivni senzor vode SHT 8824
Senzor vode (za strujne petlje od 4 - 20 mA) za industrijsku uporabu s dugim kabelima

Senzor vode SHT 8824 nije prikladan za spajanje na Schabus detektore vode

Senzor s dva kontakta od nehrđajućeg čelika izlivena u plastičnom kućištu. Čim voda ili druga vodljiva tekućina dotakne dva kontakta, tranzistor mijenja potrošnju struje s 4 mA na 20 mA. Ovisno o primjeni, kabeli senzora se mogu jednostavno produljiti.

Ovaj tekst je strojno preveden.

Izvedba

  • Može se pričvrstiti za podnu montažu
  • Kompaktan, težak dizajn, otporan na elastičnost, otporan na udarce, uvjetno siguran.

Isporuka uključuje

  • Senzor vode SHT 8824 s kabelom od 4 m
  • Materijal za montažu (vijak, tipl).
