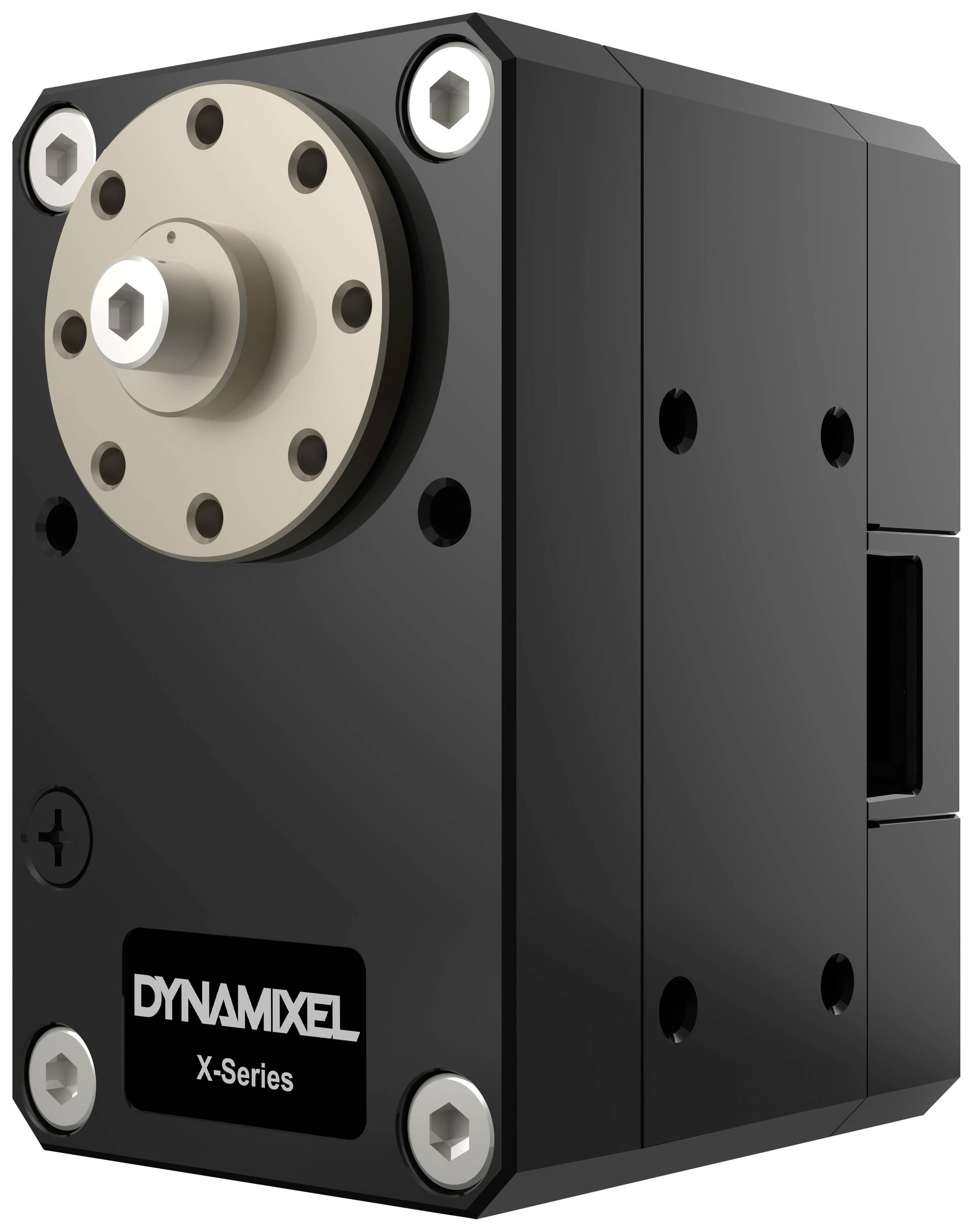

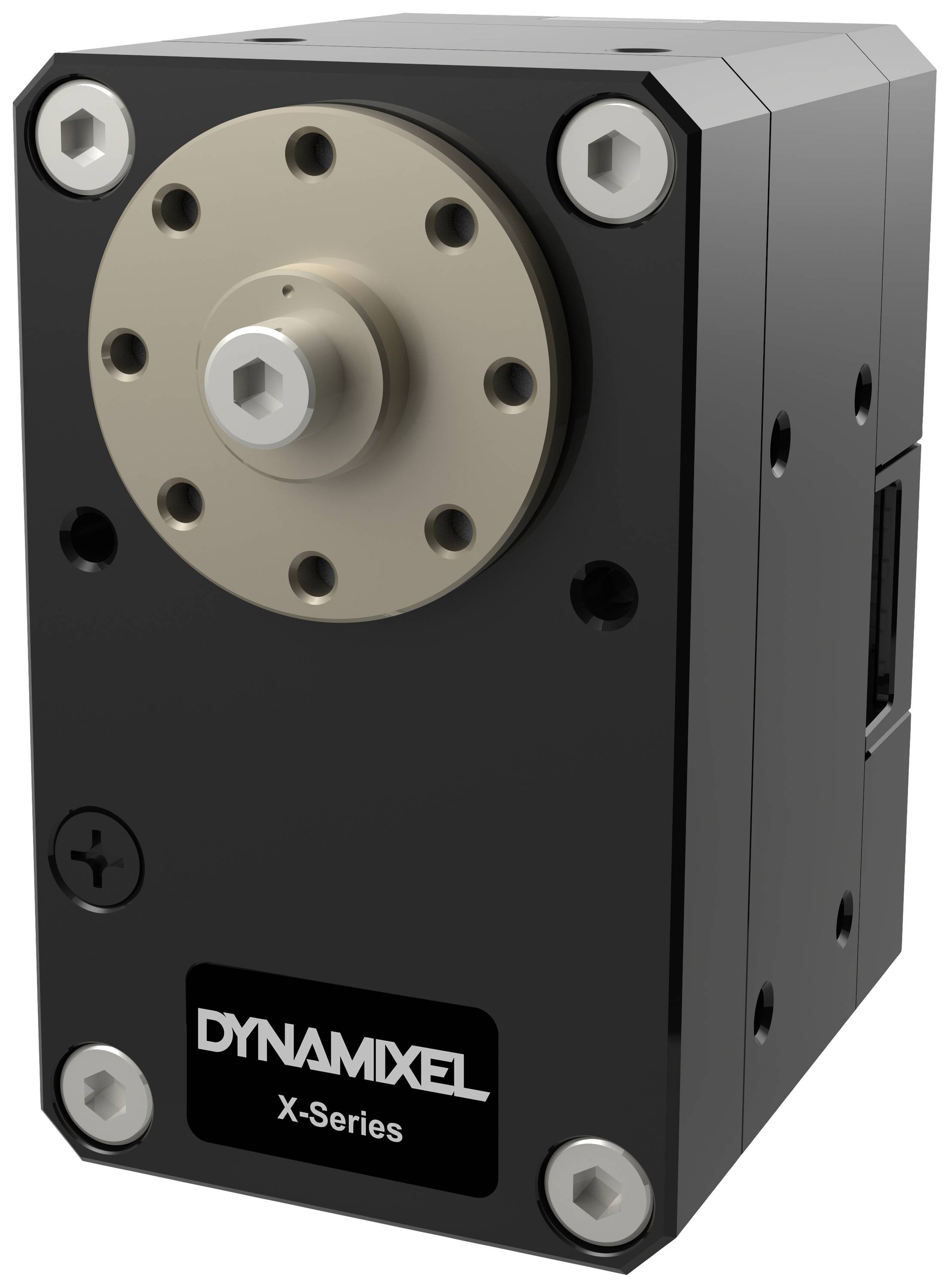

Robotis servo motor MBS-ANT-86
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (955,00 € / komad)
955,00 €
sa PDV-om
Tehnički podaci
- Servo motor: XD430-W210-R
- Težina: 85 g
- Dimenzije: 28,5 x 46,5 x 34 mm
- Omjer redukcije prijenosa: 212,6:1
- Zakretni moment: 14,8 V 3,1 N.m | 12V 2,5N.m | 11,1 V 2,2 N.m
- RPM: 14,8 V 62 | 12V 50 | 11,1 V 46
- Interni UC: STM32F103C8 72MHz Cortex M3
- Koder: beskontaktni magnetski koder
- Točnost pozicioniranja: 0,088° x 4096 koraka
- Radni napon: 10 - 14,8 V (preporučeno: 12 V)
- Protokol: Half Duplex TTL
- ID: 0 - 252
- Brzina prijenosa: 9600 bps - 4,5 Mbps
- Vrsta proizvoda
servo motor
- Proizvođač-br. dijela
MBS-ANT-86
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3089994 Robotis servo motor MBS-ANT-86
Opis
Serija Dynamixel X trenutno je najnovija serija mrežnih servo motora tvrtke ROBOTIS. Servo motor XH430-W210-T ima beskontaktne magnetske enkodere koji omogućuju rotacije od 360° pri brzinama do 62 okretaja u minuti. Zakretni momenti do 3,1 Nm mogući su s primijenjenim naponom od 14,8 V. Ove značajke izvanredne izvedbe uparene s iznimno malom težinom od samo 82 g rezultiraju vrlo snažnim servo motorom za univerzalne primjene.
Kabelska vodilica
Osim toga, usmjeravanje kabela serije Dynamixel X temeljito je revidirano, što je rezultiralo još većom pouzdanošću. Kabeli više nisu spojeni na stražnju stranu servo motora kao što je uobičajeno kod serije AX/MX, već su usmjereni pored točaka okretanja, što manje opterećuje kabele i smanjuje izloženost kabela.
vijčani spoj
Serija Dynamixel X može se spojiti na različite načine. Međutim, kada koristite montažne profile, pazite da se koriste distantni prstenovi koji su uključeni u opseg isporuke.
Razlika u odnosu na seriju XH
Serija XD je poboljšana verzija serije XH s dužim vijekom trajanja.
Životni vijek se više nego udvostručio dok su upravljačke ploče identične, što ih čini idealnim za one koji grade dugotrajne industrijske robote.
Korisnicima (osobito integratorima sustava) koji žele duži životni vijek proizvoda od postojećih DYNAMIXEL-a, jasno preporučujemo XD seriju.
Ovaj tekst je strojno preveden.
Kabelska vodilica
Osim toga, usmjeravanje kabela serije Dynamixel X temeljito je revidirano, što je rezultiralo još većom pouzdanošću. Kabeli više nisu spojeni na stražnju stranu servo motora kao što je uobičajeno kod serije AX/MX, već su usmjereni pored točaka okretanja, što manje opterećuje kabele i smanjuje izloženost kabela.
vijčani spoj
Serija Dynamixel X može se spojiti na različite načine. Međutim, kada koristite montažne profile, pazite da se koriste distantni prstenovi koji su uključeni u opseg isporuke.
Razlika u odnosu na seriju XH
Serija XD je poboljšana verzija serije XH s dužim vijekom trajanja.
Životni vijek se više nego udvostručio dok su upravljačke ploče identične, što ih čini idealnim za one koji grade dugotrajne industrijske robote.
Korisnicima (osobito integratorima sustava) koji žele duži životni vijek proizvoda od postojećih DYNAMIXEL-a, jasno preporučujemo XD seriju.
Ovaj tekst je strojno preveden.
Izvedba
- DYNAMIXEL XD430-W210-R servo motor
- Dynamixel XD-Series pokretač
- Half duplex TTL sučelje
- 3,1 Nm
- 62 okretaja u minuti
- Duži vijek trajanja
Isporuka uključuje
- 1x Dynamixel XD430-W210-R servo motor
- 1x servo sirena (HN12-N101)
- 1x podatkovni i strujni kabel X4P
- 5x odstojnih prstenova
- Razni vijci i matice
