Robotis servo motor MBS-ANT-61
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (905,00 € / komad)
905,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Servo motor: XH540-V270-R
- Težina: 165 g
- Dimenzije: 33,5 x 58,5 x 44 mm
- Omjer redukcije prijenosa: 272,5:1
- Zakretni moment: 24V 9,2N.m
- RPM: 24V 34
- Interni UC: STM32F103C8 72MHz Cortex M3
- Koder: beskontaktni magnetski koder
- Točnost pozicioniranja: 0,088° x 4096 koraka
- Radni napon: 24 V
- Protokol: RS485
- ID: 0 - 252
- Brzina prijenosa: 9600 bps - 4,5 Mbps
- Vrsta proizvoda
servo motor
- Proizvođač-br. dijela
MBS-ANT-61
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3089987 Robotis servo motor MBS-ANT-61
Opis

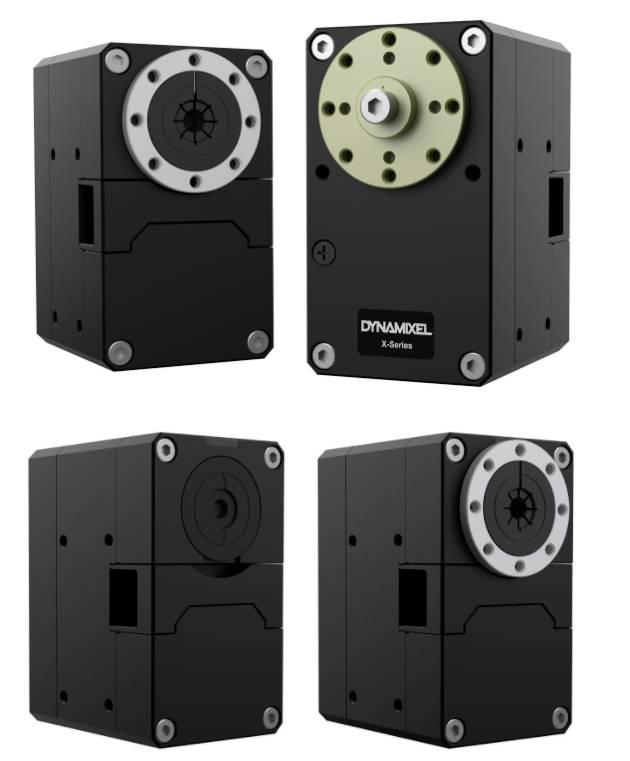

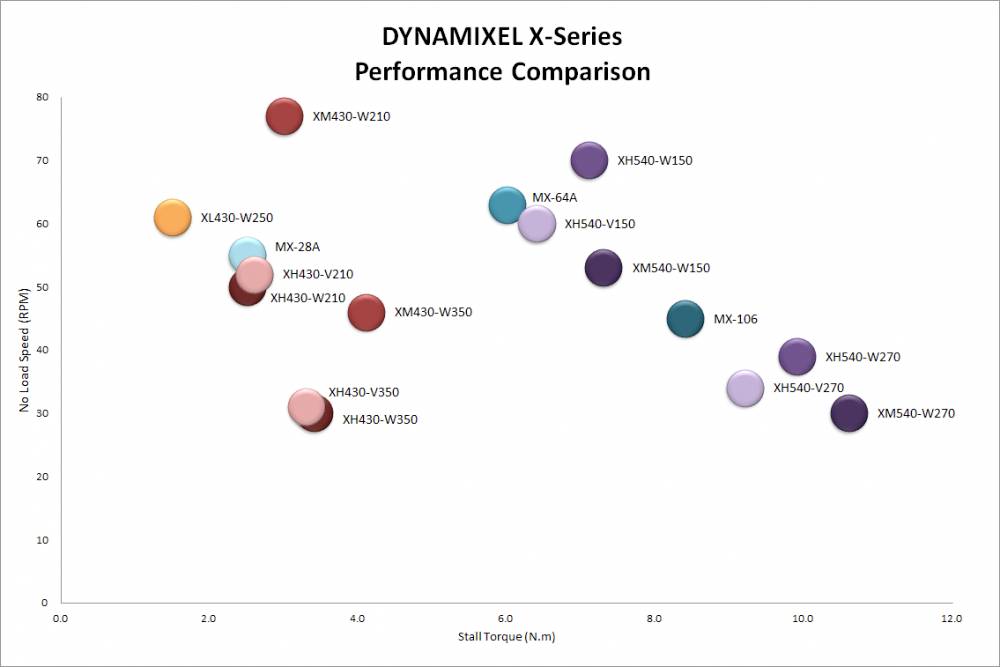

Serija DYNAMIXEL X540 ima snagu usporedivu s MX106, ali je glasnoća smanjena za 28,4%. Serija Dynamixel X trenutno je najnovija serija mrežnih servo motora tvrtke ROBOTIS. Servo motor XH540-V270-R ima beskontaktne magnetske enkodere koji omogućuju rotacije od 360° pri brzinama do 34 okretaja u minuti. Zakretni momenti do 9,2 Nm mogući su s primijenjenim naponom od 24 V. Ove značajke izvanredne izvedbe uparene s iznimno malom težinom od samo 165 g rezultiraju vrlo snažnim servo motorom za univerzalne primjene.
Kabelska vodilica
Osim toga, usmjeravanje kabela serije Dynamixel X temeljito je revidirano, što je rezultiralo još većom pouzdanošću. Kabeli više nisu spojeni na stražnju stranu servo motora kao što je uobičajeno kod serije AX/MX, već su usmjereni pored točaka okretanja, što manje opterećuje kabele i smanjuje izloženost kabela.
vijčani spoj
Serija Dynamixel X može se spojiti na različite načine. Međutim, kada koristite montažne profile, pazite da se koriste distantni prstenovi koji su uključeni u opseg isporuke.
Ovaj tekst je strojno preveden.
Kabelska vodilica
Osim toga, usmjeravanje kabela serije Dynamixel X temeljito je revidirano, što je rezultiralo još većom pouzdanošću. Kabeli više nisu spojeni na stražnju stranu servo motora kao što je uobičajeno kod serije AX/MX, već su usmjereni pored točaka okretanja, što manje opterećuje kabele i smanjuje izloženost kabela.
vijčani spoj
Serija Dynamixel X može se spojiti na različite načine. Međutim, kada koristite montažne profile, pazite da se koriste distantni prstenovi koji su uključeni u opseg isporuke.
Ovaj tekst je strojno preveden.
Izvedba
- DYNAMIXEL XH540-V270-R servo motor
- Dynamixel X-Series aktuator
- RS485 sučelje
- 9,2 Nm
- 34 okretaja u minuti
Isporuka uključuje
- 1x Dynamixel XH540-V270-R servo motor
- 1x servo sirena (HN13-N101)
- 1x podatkovni i strujni kabel X4P
- 5x odstojnih prstenova
- Razni vijci i matice
