Robotis servo motor MBS-ANT-54
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (675,00 € / komad)
675,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Servo motor: XM540-W270-T
- Masa: 165g
- Dimenzije: 33,5 x 58,5 x 44 mm
- Omjer redukcije prijenosa: 272,5:1

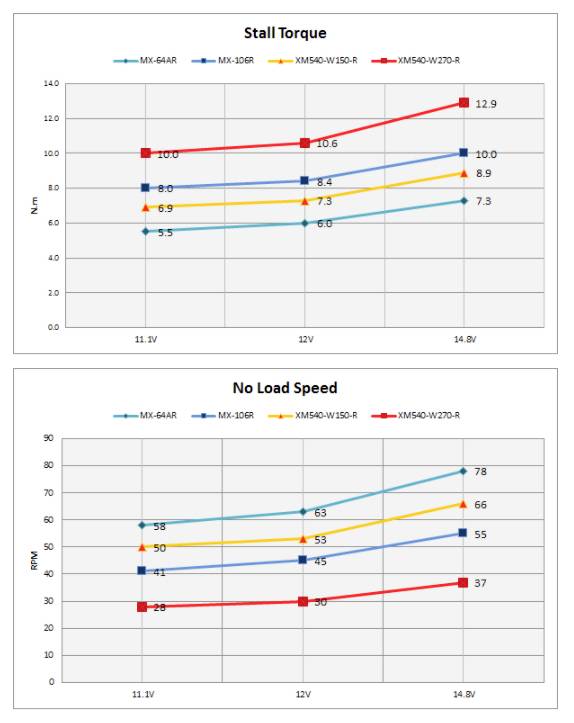

- Zakretni moment: 14,8 V 12,9 N.m | 12V 10,6N.m | 11,1 V 10 N.m
- RPM: 14,8 V 37 | 12V 30 | 11,1 V 28
- Interni UC: STM32F103C8 72MHz Cortex M3
- Koder: beskontaktni magnetski koder
- Točnost pozicioniranja: 0,088° x 4096 koraka
- Radni napon: 10 - 14,8 V (preporučeno: 12 V)
- Protokol: TTL / Half Duplex UART
- ID: 0 - 253
- Brzina prijenosa: 9600bps - 4,5Mbps
- Vrsta proizvoda
servo motor
- Dužina
33.5 mm
- Širina
58.5 mm
- Proizvođač-br. dijela
MBS-ANT-54
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3089984 Robotis servo motor MBS-ANT-54
Opis

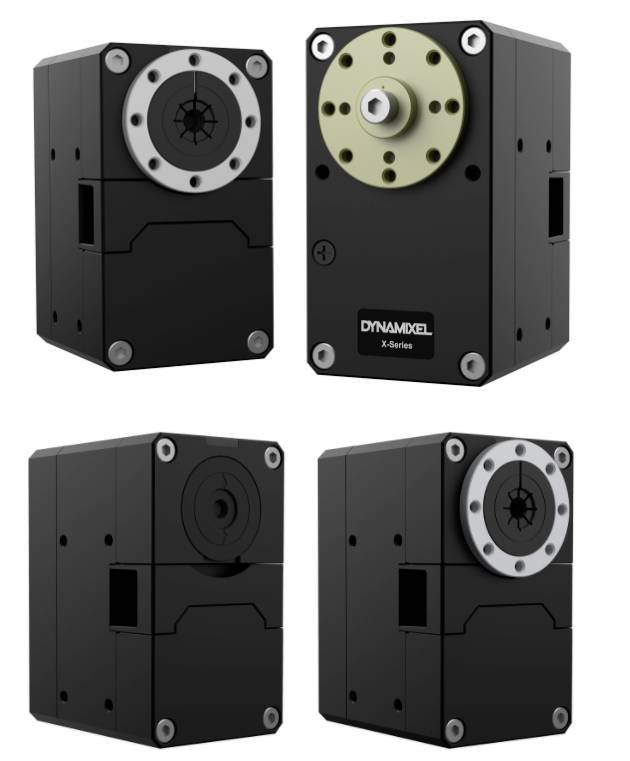

Serija DYNAMIXEL X540 ima snagu usporedivu s MX106, ali je glasnoća smanjena za 28,4%. Serija Dynamixel X trenutno je najnovija serija mrežnih servo motora tvrtke ROBOTIS. Servo motor XM540-W270-T ima beskontaktne magnetske enkodere koji omogućuju rotacije od 360° pri brzinama do 37 okretaja u minuti. Zakretni momenti do 12,9 Nm mogući su s primijenjenim naponom do 14,8 V. Ove značajke izvanredne izvedbe uparene s iznimno malom težinom od samo 165 g rezultiraju vrlo snažnim servo motorom za univerzalne primjene.
Kabelska vodilica
Osim toga, usmjeravanje kabela serije Dynamixel X temeljito je revidirano, što je rezultiralo još većom pouzdanošću. Kabeli više nisu spojeni na stražnju stranu servo motora kao što je uobičajeno kod serije AX/MX, već su usmjereni pored točaka okretanja, što manje opterećuje kabele i smanjuje izloženost kabela.
vijčani spoj
Serija Dynamixel X može se spojiti na različite načine. Međutim, kada koristite montažne profile, pazite da se koriste distantni prstenovi koji su uključeni u opseg isporuke.
Ovaj tekst je strojno preveden.
Kabelska vodilica
Osim toga, usmjeravanje kabela serije Dynamixel X temeljito je revidirano, što je rezultiralo još većom pouzdanošću. Kabeli više nisu spojeni na stražnju stranu servo motora kao što je uobičajeno kod serije AX/MX, već su usmjereni pored točaka okretanja, što manje opterećuje kabele i smanjuje izloženost kabela.
vijčani spoj
Serija Dynamixel X može se spojiti na različite načine. Međutim, kada koristite montažne profile, pazite da se koriste distantni prstenovi koji su uključeni u opseg isporuke.
Ovaj tekst je strojno preveden.
Izvedba
- DYNAMIXEL XM540-W270-T servo motor
- Dynamixel X-Series pokretač
- TTL / Half Duplex UART sučelje
- 12,9 Nm
- 37 okretaja u minuti
Isporuka uključuje
- 1x Dynamixel XM540-W270-T servo motor
- 1x servo sirena (HN13-N101)
- 1x podatkovni i strujni kabel X3P
- 5x odstojnih prstenova
- Razni vijci i matice
