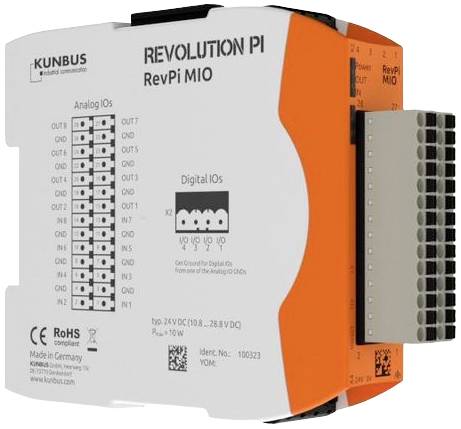

Revolution Pi by Kunbus RevPi MIO PR100323 PLC modul za proširenje 24 V/DC

8 analognih ulaza i 8 analognih izlaza može se spojiti putem 28-pinske priključne trake na prednjoj strani modula. I ulazi i izlazi rade s 0 – 10 V. Promjenjivi pragovi prebacivanja omogućuju analognim ulazima da se ponašaju kao digitalni ulazi. Pragovi prebacivanja mogu se postaviti za svaki kanal. Svaki analogni ulaz je visoke impedancije s ulaznim otporom od 100 kΩ i ima hardverski filtar s graničnom frekvencijom od 1,5 kHz. Osim toga, svaki ulaz je zaštićen od ESD impulsa zaštitnom diodom. Analogni izlazi također se mogu konfigurirati za izlaz konstantnog, unaprijed definiranog napona. To omogućuje korištenje analognih izlaza kao digitalnih izlaza i korištenje logičkih razina do 10 V. Uz analogne ulaze i izlaze, RevPi MIO također ima 4 digitalna kanala. Svaki se kanal može konfigurirati kao digitalni ulaz ili digitalni izlaz pomoću konfiguracijskog alata Revolution Pi PiCtory. Također se mogu podesiti sljedeći načini rada: PWM ulaz, mjerenje pulsa, GPI 24 V, PWM izlaz, pulsni izlaz & GPO 24 V nivo izlaza. Digitalni ulazi/izlazi povezani su preko 4-pinskog konektora na vrhu.
