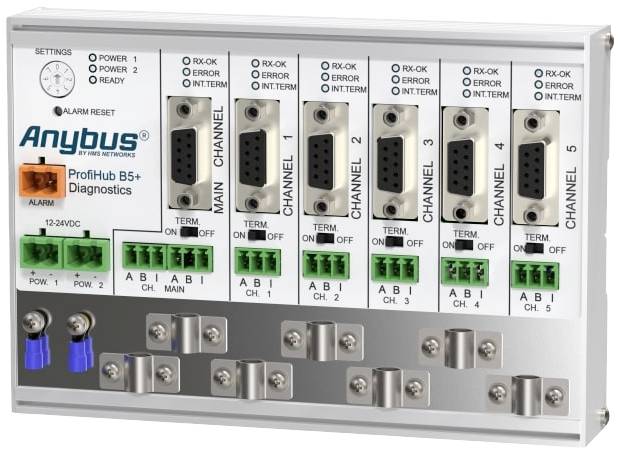

repetitor Anybus ProfiHub B5+R Radni napon (broj): 12 V/DC, 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
20 kom. - zaliha Njemačka
Broj
Ukupno (1.789,00 € / komad)
1.789,00 €
sa PDV-om
Istaknuti proizvodi i detalji
repetitor Anybus ProfiHub B5+R Radni napon (broj): 12 V/DC, 24 V/DC
- Ugradnja i uklanjanje podređenih uređaja tijekom tekućeg rada
- Svaki kanal je otporan na kratki spoj
- Kompaktan i robustan dizajn
- Zaslon sa statusom i indikacijom greške za svaki kanal
- DB9 konektori i vijčani terminali mogu se miješati
- Prikladno za sve DP kabele
- Prilagođena topologija mreže
- Lako proširive mreže
- Štedi troškove
Tehnički podaci
- Vrsta proizvoda
repetitor
- Tip
ProfiHub B5+R
- Radni napon
12 V/DC
24 V/DC
- Maks. radna temperatura
70 °C
- Min. radna temperatura
-25 °C
- Pogonski napon (detalji)
12 – 24 V/DC
- Pogonska tempratura
-25 do 70 °C
- dim.
(Š x V) 113 mm x 35 mm
- Visina
35 mm
- Širina
113 mm
- Proizvođač-br. dijela
17020R
- Potrošnja struje
275 mA pri 24 V napajanju
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2986318 repetitor Anybus ProfiHub B5+R Radni napon (broj): 12 V/DC, 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 2986318 repetitor Anybus ProfiHub B5+R Radni napon (broj): 12 V/DC, 24 V/DC
Izjava o sukladnosti
Izjava o sukladnosti 2986318 repetitor Anybus ProfiHub B5+R Radni napon (broj): 12 V/DC, 24 V/DC
Opis
Repetitor ProfiHub B5+R
ProfiHub B5+R je napredan, fleksibilan i robustan IP20 repetitor za Profibus DP instalacije. Može se koristiti za stvaranje dugih grana i okosnica struktura sa zvjezdastim ili stablom strukturama u IP20 okruženjima.
PROFIBUS DP je komunikacijska sabirnica velike brzine sa strogim tehničkim smjernicama u vezi s ograncima jer npr. moguće refleksije mogu lako dovesti do prekida komunikacije. Ako je potrebno postaviti izbočine ili segmente u obliku zvijezde, to obično zahtijeva skupa ulaganja u repetitore.
ProfiHub B5+R je inovativna komponenta za takve primjene; čini savršeno ekonomično rješenje za postavljanje pouzdanih ogranaka u DP mrežama velike brzine. Ima funkcionalnost prozirnog 5-strukog repetitora s galvanski odvojenim kanalima. To omogućuje izgradnju mrežnih struktura s proširenim linijama odvojaka, od kojih svaka pojedinačno može opsluživati do 31 uređaj i iste je duljine kao i glavna sabirnica. ProfiHub B5+R osvježava poruke koje stignu na jedan kanal i prosljeđuje ih na sve ostale kanale (topologija pileće noge).
Budući da ProfiHub B5+R stvara galvanski izolirane segmente, uređaji se sada mogu uklanjati i postavljati tijekom rada. Osim toga, električne smetnje na sabirnici i EMC smetnje na grani vodova ne šire se na ostale segmente. Inteligentni logički i izolacijski krugovi ProfiHub B5+R osiguravaju da se širina bita ne mijenja. To znači da nema ograničenja serijskog povezivanja za ProfiHub uređaje. Logika također automatski detektira brzinu prijenosa.
Kako bi se olakšao rad instalacije, završetak je integriran pomoću završnih otpornika i može se uključiti/isključiti. Također se može odabrati princip uzemljenja: izravno ili kapacitivno uzemljenje. ProfiHubovi se napajaju s 10-32 V DC (dostupne su i verzije za 110/230 V AC). Za rješavanje problema, održavanje i puštanje u rad, ProfiHubovi imaju zaslon s vanjske strane koji prikazuje status pojedinačnih kanala (Podaci i Greška).
Ovaj tekst je strojno preveden.
