Raspberry Pi® SC0889 modul za proširenje Debug Probe
EAN:
Šifra proizvođača:
Kataloški br.:
230 kom. - zaliha Njemačka
Broj
Ukupno (14,99 € / komad)
14,99 €
sa PDV-om

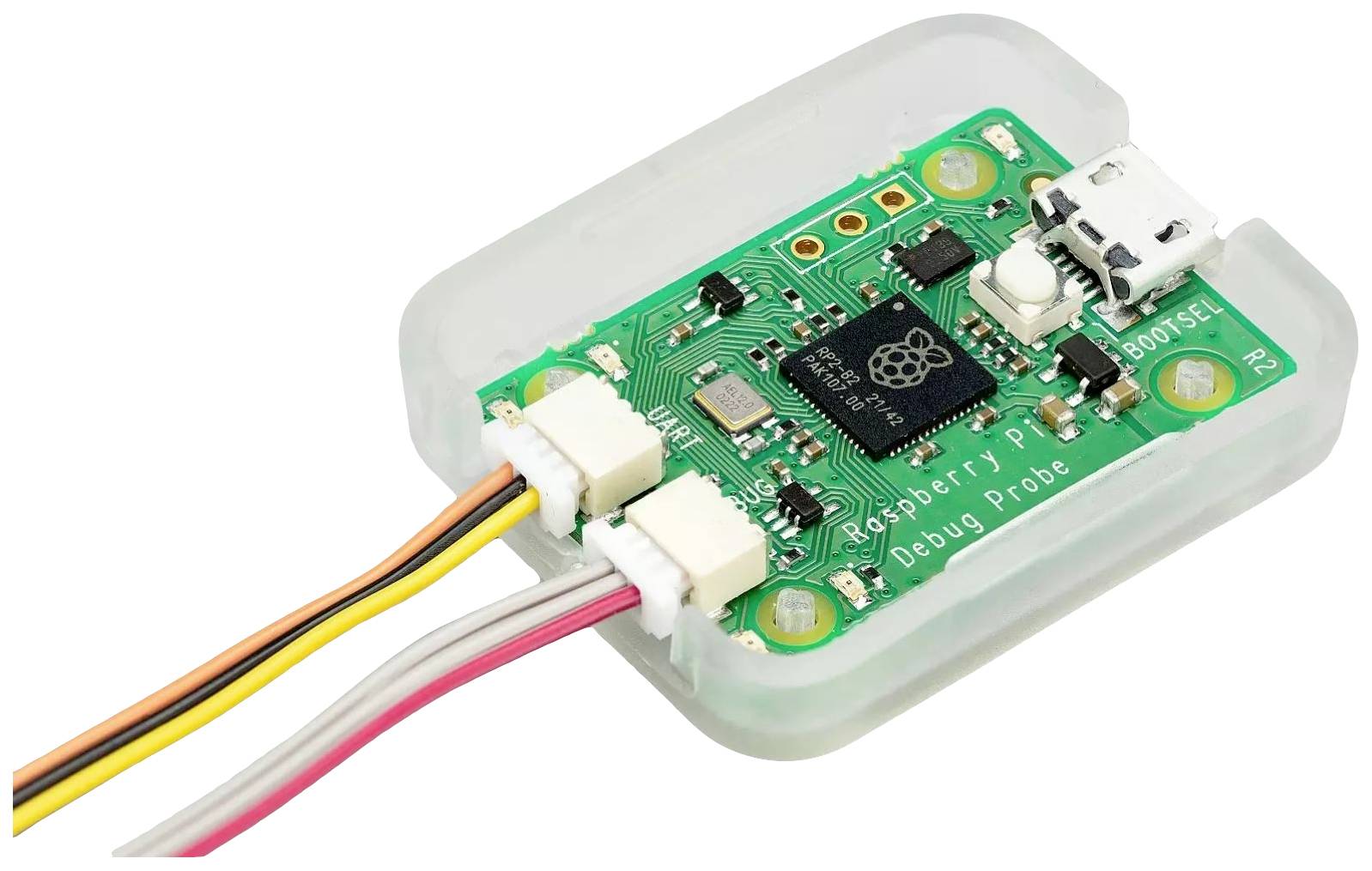

Raspberry Pi® modul za proširenje Debug Probe
Istaknuti proizvodi i detalji
- Adapter za otklanjanje pogrešaka za pronalaženje i analizu pogrešaka u softveru mikrokontrolera
- Idealno za ispitivanje koda za Raspberry Pi Pico s RP2040 mikrokontrolerom
Tehnički podaci
- Model
Raspberry Pi® Pico
- Vanjski priključci
USB 2.0
- Dužina
32 mm
- Širina
22 mm
- Izlazni napon
3.3 V
- Set sadržaja
uklj. USB kabel
- Vrsta proizvoda
modul za proširenje
- Arhitektura
ARM Cortex-M0+
- Prikladno za
Raspberry Pi®
- Sučelja
USB
- Tehnologija
32-bit mcu
- Vrsta alata
program za ispravljanje pogrešaka
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2793739 Raspberry Pi® SC0889 modul za proširenje Debug Probe
Opis
Kompletno hardversko rješenje za otklanjanje pogrešaka za Arm-bazirane mikrokontrolere koje pokreće RP2040. Uz dvožilni USB-na-serijski most za otklanjanje pogrešaka i USB-na-UART most, Debug Probe olakšava korištenje uređaja kao što je Raspberry Pi Pico s nizom host platformi uključujući PC, Mac i tipična Linux računala .
Kompletan komplet za lako plug and play otklanjanje pogrešaka
Raspberry Pi Debug Probe kompletan je USB-to-Debug kit koji pruža sav potreban hardver i kabele za jednostavno, plug-and-play otklanjanje pogrešaka bez lemljenja.
Ima i sučelje za serijsko otklanjanje pogrešaka procesora (sučelje za otklanjanje pogrešaka Arm Serial Wire prema zadanim postavkama, ali druga sučelja mogu biti podržana) i industrijsko standardno UART sučelje. Oba sučelja koriste Raspberry Pi 3-pinski konektor za otklanjanje pogrešaka, kao što je opisano u specifikaciji Raspberry Pi 3-pinskog konektora za otklanjanje pogrešaka.
Raspberry Pi Debug Probe je komplet koji uključuje Debug Probe hardver u vlastitom plastičnom kućištu zajedno s USB kabelom i tri vrste kabela za ispravljanje pogrešaka koji pokrivaju veliku većinu slučajeva korištenja za ispravljanje pogrešaka. Dizajniran je za olakšavanje otklanjanja pogrešaka i programiranja Raspberry Pi Pico i RP2040 s nizom host platformi uključujući Windows, Mac i tipična Linux računala gdje nema GPIO zaglavlja za izravno povezivanje na serijski UART - ili SWD priključak Pica.
Dok je sonda za otklanjanje pogrešaka dizajnirana za korištenje s Raspberry Pi proizvodima, nudi standardna UART i CMSIS DAP sučelja preko USB-a, tako da se također može koristiti za uklanjanje pogrešaka mikrokontrolera temeljenih na ARM-u koji imaju SWD priključak s 3V3 I/O, ili čak samo kao USB na UART kabel. Radi s OpenOCD-om i drugim alatima koji podržavaju CMSIS-DAP.
Debug Probe temelji se na hardveru Raspberry Pi Pico i pokreće softver otvorenog koda Raspberry Pi Picoprobe. Firmware se ažurira na isti način kao i Raspberry Pi Pico firmware, što olakšava održavanje uređaja ažuriranim s najnovijim firmwareom ili korištenjem vlastitog firmwarea.
Ovaj tekst je strojno preveden.
Kompletan komplet za lako plug and play otklanjanje pogrešaka
Raspberry Pi Debug Probe kompletan je USB-to-Debug kit koji pruža sav potreban hardver i kabele za jednostavno, plug-and-play otklanjanje pogrešaka bez lemljenja.
Ima i sučelje za serijsko otklanjanje pogrešaka procesora (sučelje za otklanjanje pogrešaka Arm Serial Wire prema zadanim postavkama, ali druga sučelja mogu biti podržana) i industrijsko standardno UART sučelje. Oba sučelja koriste Raspberry Pi 3-pinski konektor za otklanjanje pogrešaka, kao što je opisano u specifikaciji Raspberry Pi 3-pinskog konektora za otklanjanje pogrešaka.
Raspberry Pi Debug Probe je komplet koji uključuje Debug Probe hardver u vlastitom plastičnom kućištu zajedno s USB kabelom i tri vrste kabela za ispravljanje pogrešaka koji pokrivaju veliku većinu slučajeva korištenja za ispravljanje pogrešaka. Dizajniran je za olakšavanje otklanjanja pogrešaka i programiranja Raspberry Pi Pico i RP2040 s nizom host platformi uključujući Windows, Mac i tipična Linux računala gdje nema GPIO zaglavlja za izravno povezivanje na serijski UART - ili SWD priključak Pica.
Dok je sonda za otklanjanje pogrešaka dizajnirana za korištenje s Raspberry Pi proizvodima, nudi standardna UART i CMSIS DAP sučelja preko USB-a, tako da se također može koristiti za uklanjanje pogrešaka mikrokontrolera temeljenih na ARM-u koji imaju SWD priključak s 3V3 I/O, ili čak samo kao USB na UART kabel. Radi s OpenOCD-om i drugim alatima koji podržavaju CMSIS-DAP.
Debug Probe temelji se na hardveru Raspberry Pi Pico i pokreće softver otvorenog koda Raspberry Pi Picoprobe. Firmware se ažurira na isti način kao i Raspberry Pi Pico firmware, što olakšava održavanje uređaja ažuriranim s najnovijim firmwareom ili korištenjem vlastitog firmwarea.
Ovaj tekst je strojno preveden.
Izvedba
- Format: 22 mm × 32 mm
- USB na dvožilni most za serijsko otklanjanje pogrešaka (Arm Serial Wire Debug podržan prema zadanim postavkama)
- USB na UART most
- Kompatibilan s CMSIS DAP standardom
- Radi s OpenOCD-om i drugim alatima koji podržavaju CMSIS-DAP
- U skladu sa specifikacijom Raspberry Pi 3-pin Debug konektora
- Sadrži visokokvalitetnu prozirnu plastičnu kutiju

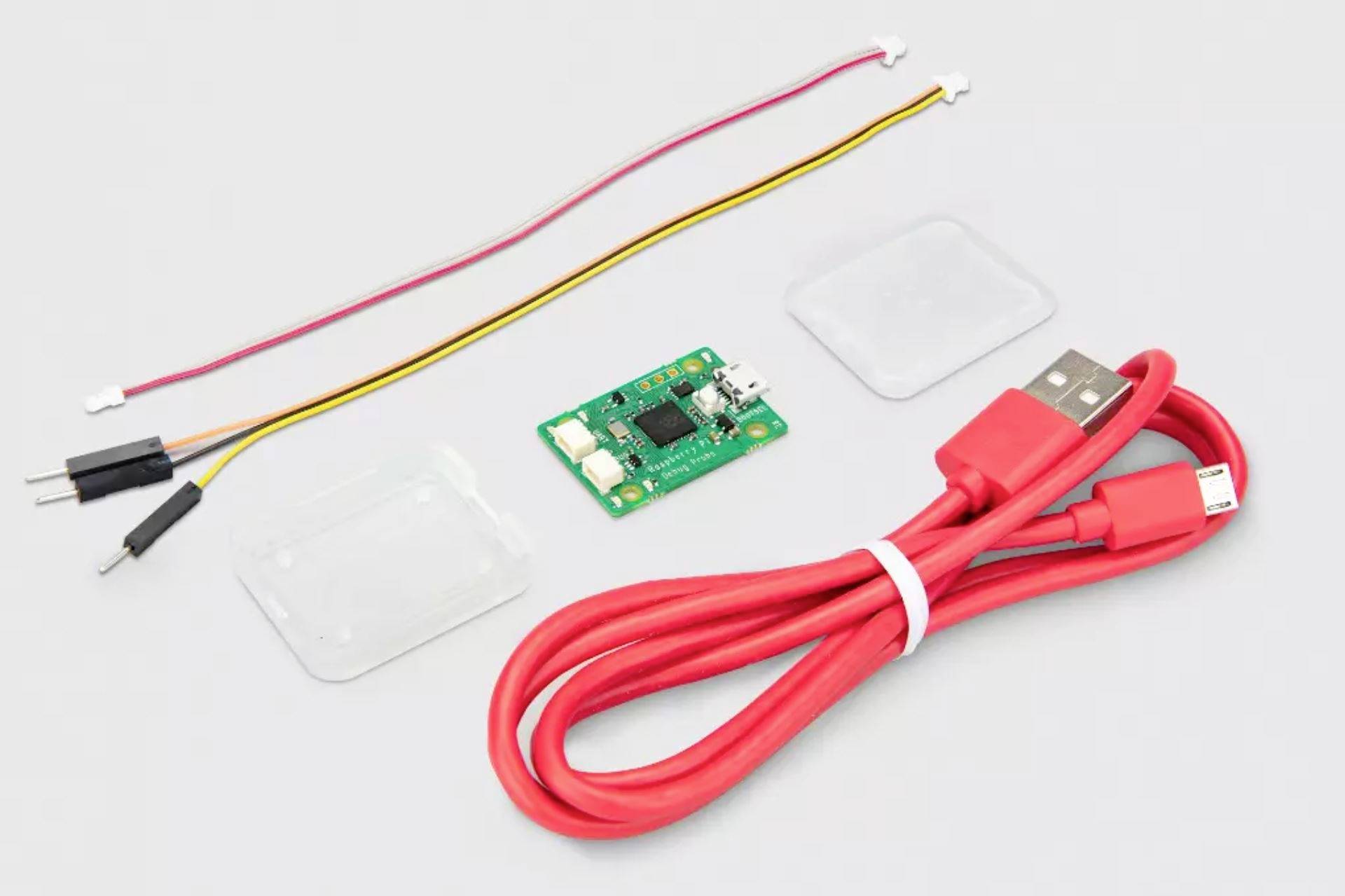

- Uključuje USB kabel i tri kabela za uklanjanje pogrešaka: 3-pinski JST muški na 3-pinski JST muški kabel; 3-pinski JST muški na 0,1" zaglavlje (ženski); 3-pinski JST konektor na 0,1" priključak (muški)
- Nazivni I/O napon: 3,3 V
