ElektromehanikaRelejiNadzorni relejiNadzorni releji, električne veličine

preopteretni relej Siemens 3RU2146-4HB0 1 St.

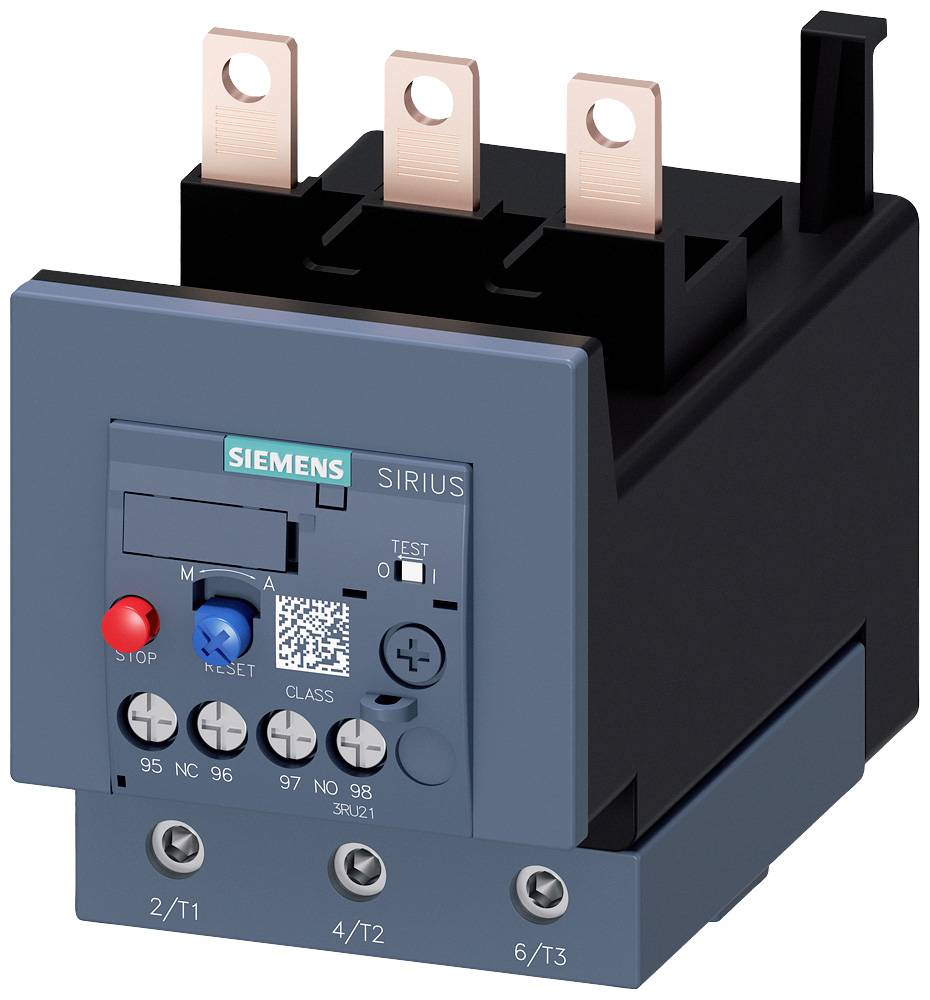

Siemensovo SIRIUS zaštitno relej s upravljačkim tipkama i priključnim stezaljkama. Pogodan za upravljačke i zaštitne primjene u električnim postrojenjima.
Otvoreni razvodni ormar prikazuje nekoliko električnih komponenti, žičnih vodova i osigurača organiziranih na policama.

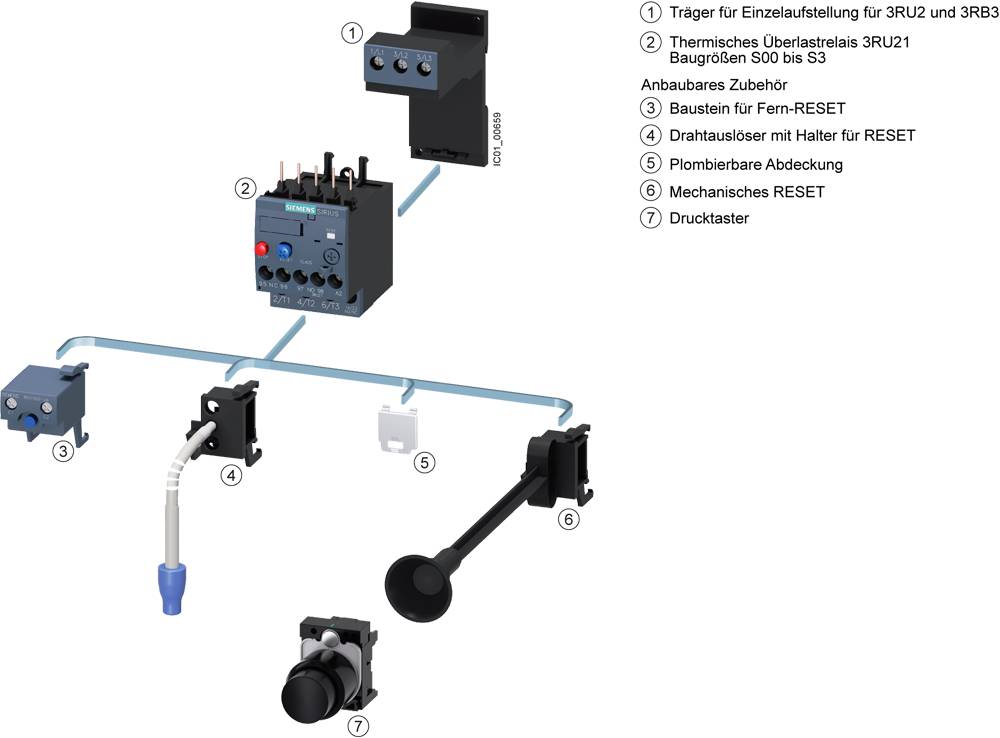

Prikaz sheme sklopa s komponentama releja preopterećenja, uključujući gumbe za resetiranje, termički relejev preopterećenja i dodatnu opremu.

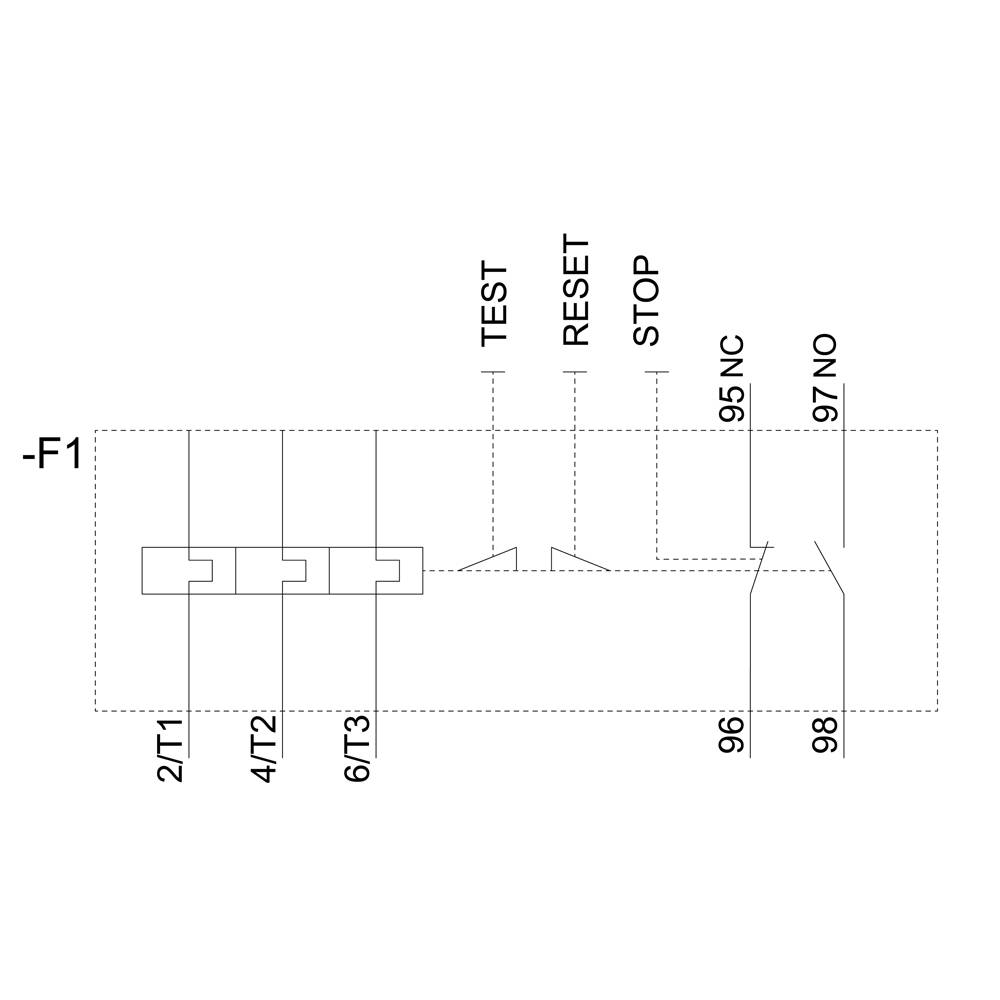

Shema 'F1' prikazuje priključke s oznakama: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 97 NO, 96 i 98.

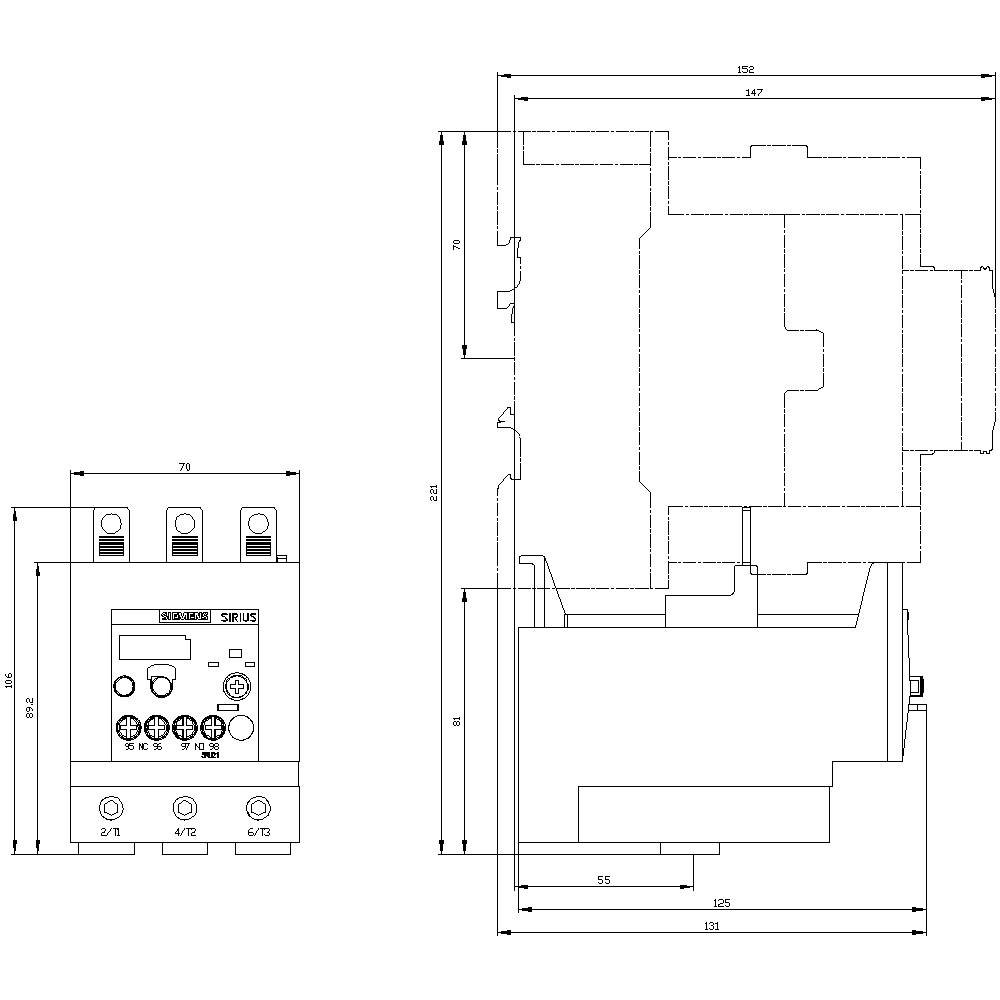

Tehnički nacrt elektroničkog uređaja s prednjom i bočnim pogledima, dimenzijama u milimetrima i nekoliko tipki.
1/5
Slika slična
Vrsta proizvoda
preopteretni relej
Funkcije
preopterećenje
Tip
3RU2146-4HB0
Veličina
S3
Određene značajke
automatski/ručni prekidač
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava sri,11.11.
Broj
Ukupno (154,99 € / komad)
154,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Osigurač gG: 6 A, brzi: 10 A
Vrsta proizvoda

preopteretni relej

Tip

3RU2146-4HB0

Veličina

S3

Funkcije

preopterećenje

Određene značajke

automatski/ručni prekidač

Radni napon

690 V

Područje podešavanja struje (min.)

36 A

Područje podešavanja struje (maks.)

50 A

Područje podešavanja (Struja)

36 - 50 A

Priključak

vijak

IP20

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

70 mm

Visina

105 mm

Dubina

125 mm

dim.

(Š x V x D) 70 x 105 x 125 mm

Sadržaj

1 St.

AWG maks.

1

AWG min.

10

Nazivna struja

50 A

Poprečni presjek fleksibilan (maks.)

50 mm²

Poprečni presjek fleksibilni (min.)

2.5 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

1000 V

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1749846 preopteretni relej Siemens 3RU2146-4HB0 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1749846 preopteretni relej Siemens 3RU2146-4HB0 1 St.

Opis

Relej za preopterećenje 36 ... 50 A za zaštitu motora veličine S3, montaža kontaktora RAZREDA Glavni krug: vijak Pomoćni krug: vijak Ručno-automatski-RESET Termički relej za preopterećenje SIRIUS 3RU2 za strujno ovisnu zaštitu tereta s normalnim pokretanjem od nedopustivo velikog zagrijavanja uslijed preopterećenja ili prekida faze. Ova je serija posebno fleksibilna i jeftina. Svjetska odobrenja (npr. IEC i UL / CSA) i primjene u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex) su samo po sebi razumljive. Dostupno s različitim rasponima postavki za otpuštanje preopterećenja. Dostupni su s vijčanim ili opružnim stezaljkama za brzu vezu bez održavanja i vibracija, kao i za samostalnu ugradnju. Dodaci odgovaraju svim veličinama S00 do S3. Jednostavan, učinkovit, uvijek ažuran - modularni sustav SIRIUS.

Ovaj tekst je strojno preveden.
