Name: preopteretni relej Siemens 3RU2136-4ED1 1 St.
Brand: Siemens
SKU: 1744896
Availability: BackOrder

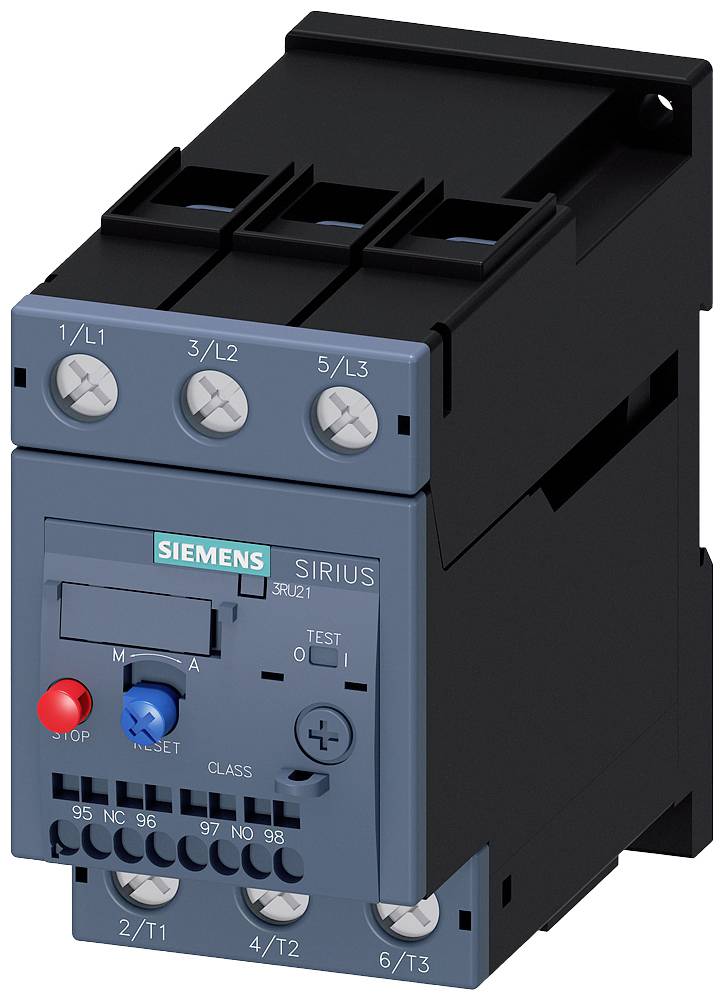

Plavi Siemens-kontaktor, model Sirius 3RU21, s priključcima na gornjoj i donjoj strani.

Otvoreni električni ormar s nekoliko redova žica, osigurača i elektroničkih komponenata.

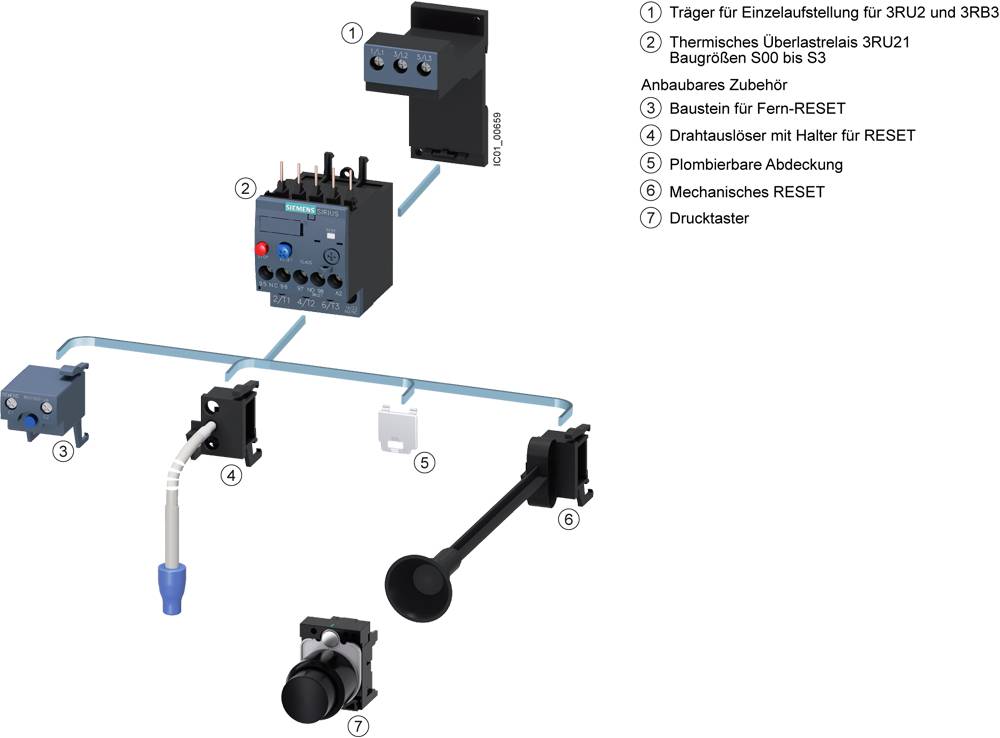

Pregled komponenti električne instalacije: nosači, okidači, moduli i sklopke; numerirani i međusobno povezani vodovima.

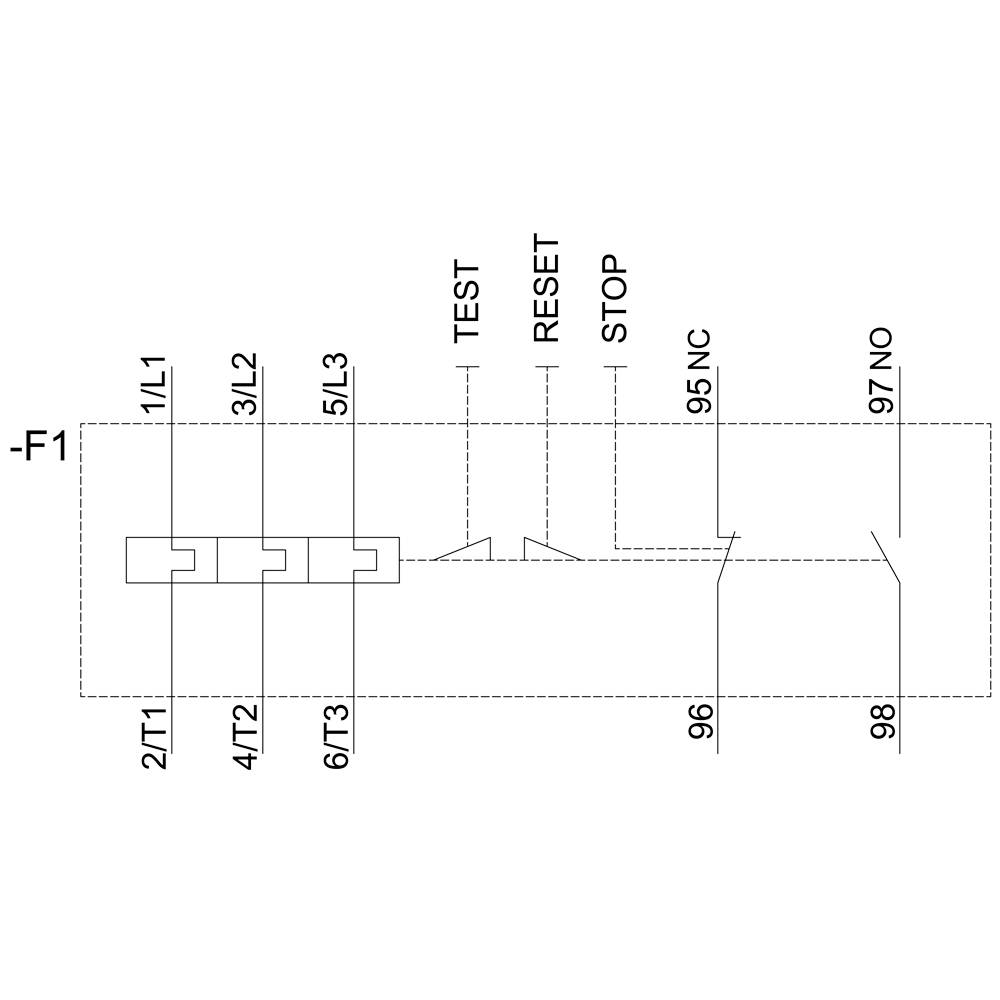

'Električna shema upravljačkog sklopa s označenim priključcima: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 97NO, 96, 98.'

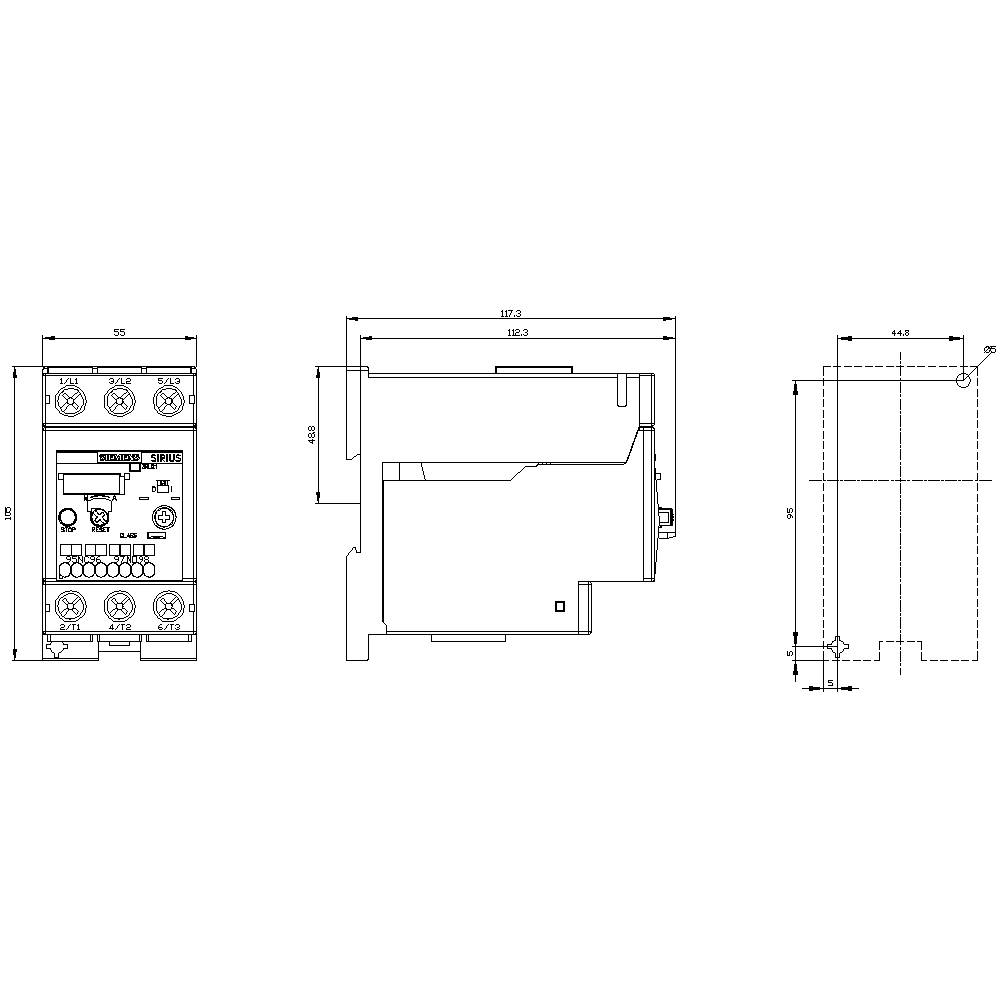

Tehnički nacrt elektroničkog uređaja s dimenzijama u milimetrima iz tri pogleda: prednji, bočni i pogled odozgo.

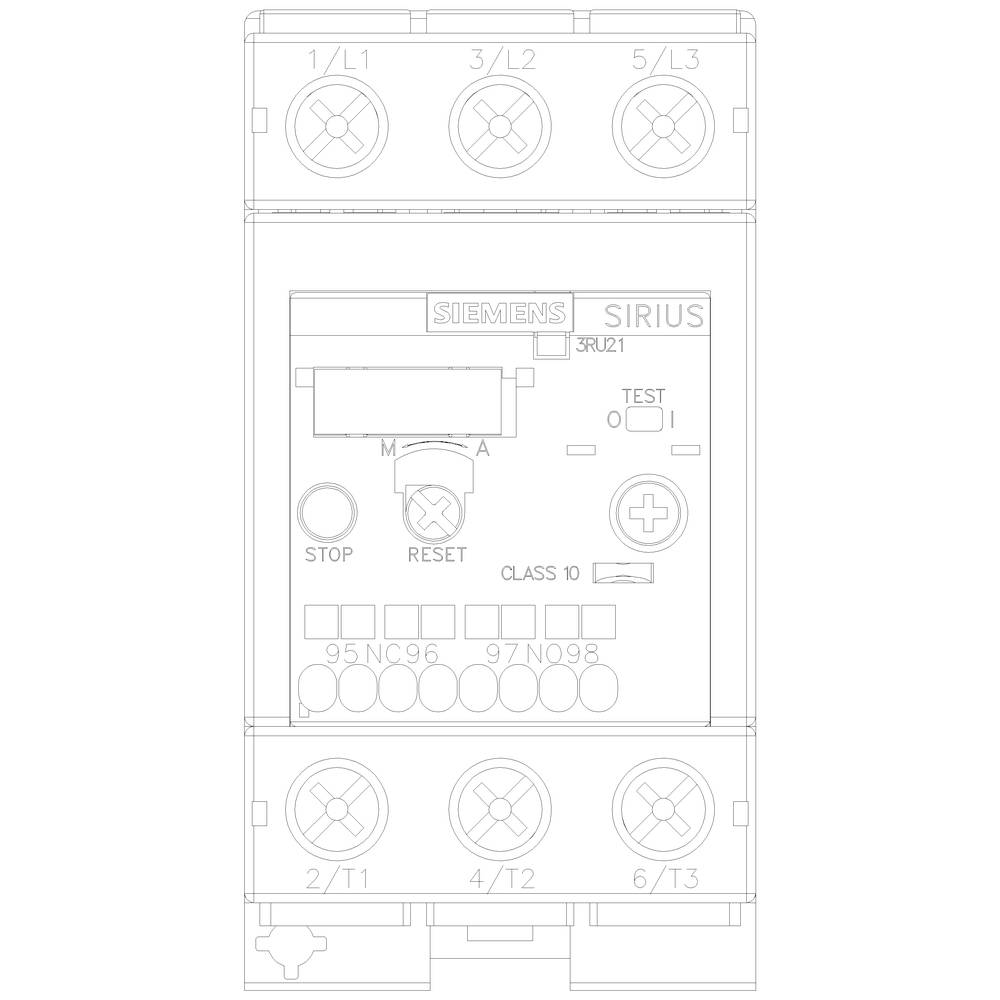

Električni Siemens Sirius uređaj s upravljačkim elementima za upravljanje i zaštitu motora. Glavne značajke: tipka za testiranje, resetiranje, indikatorske lampice.

1/6

Slika slična

Vrsta proizvoda

preopteretni relej

Funkcije

preopterećenje

Tip

3RU2136-4ED1

Veličina

Određene značajke

automatski/ručni prekidač

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,13.11.

Broj

kom. - zaliha Njemačka

Ukupno (164,99 € / komad)

199,99 €

-18 %

164,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Osigurač gG: 6 A, brzi: 10 A

Vrsta proizvoda: preopteretni relej

Tip: 3RU2136-4ED1

Veličina: S2

Funkcije: preopterećenje

Određene značajke: automatski/ručni prekidač

Radni napon: 690 V

Područje podešavanja struje (min.): 22 A

Područje podešavanja struje (maks.): 32 A

Područje podešavanja (Struja): 22 - 32 A

Priključak: vijak

: IP20

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 55 mm

Visina: 105 mm

Dubina: 117 mm

dim.: (Š x V x D) 55 x 105 x 117 mm

Sadržaj: 1 St.

AWG maks.: 1

AWG min.: 18

Nazivna struja: 32 A

Poprečni presjek fleksibilan (maks.): 35 mm²

Poprečni presjek kruti (maks.): 10 mm²

Poprečni presjek fleksibilni (min.): 1 mm²

Poprečni presjek kruti (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744896 preopteretni relej Siemens 3RU2136-4ED1 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1744896 preopteretni relej Siemens 3RU2136-4ED1 1 St.

Opis

Relej za preopterećenje 22 ... 32 A za zaštitu motora Veličina S2, KLASA 10 Pojedinačna instalacija Glavni krug: vijak Pomoćni krug: opruga s oprugom Ručno-automatski RESET SIRIUS 3RU2 termalni relej za preopterećenje za trenutnu zaštitu potrošača s normalnim pokretanjem protiv nedopustivo visokog grijanja zbog preopterećenja ili kvara faze. Ova serija je osobito fleksibilna i isplativa. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupno s različitim rasponima podešavanja opterećenja s preopterećenjem. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, kao i za samostalno postavljanje. Dodatna oprema prikladna je za sve veličine od S00 do S3. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
